Hardwareinstallation des Cisco NCS 1000 Breakout-Patchpanels
Cisco NCS 1000-Breakout-Module

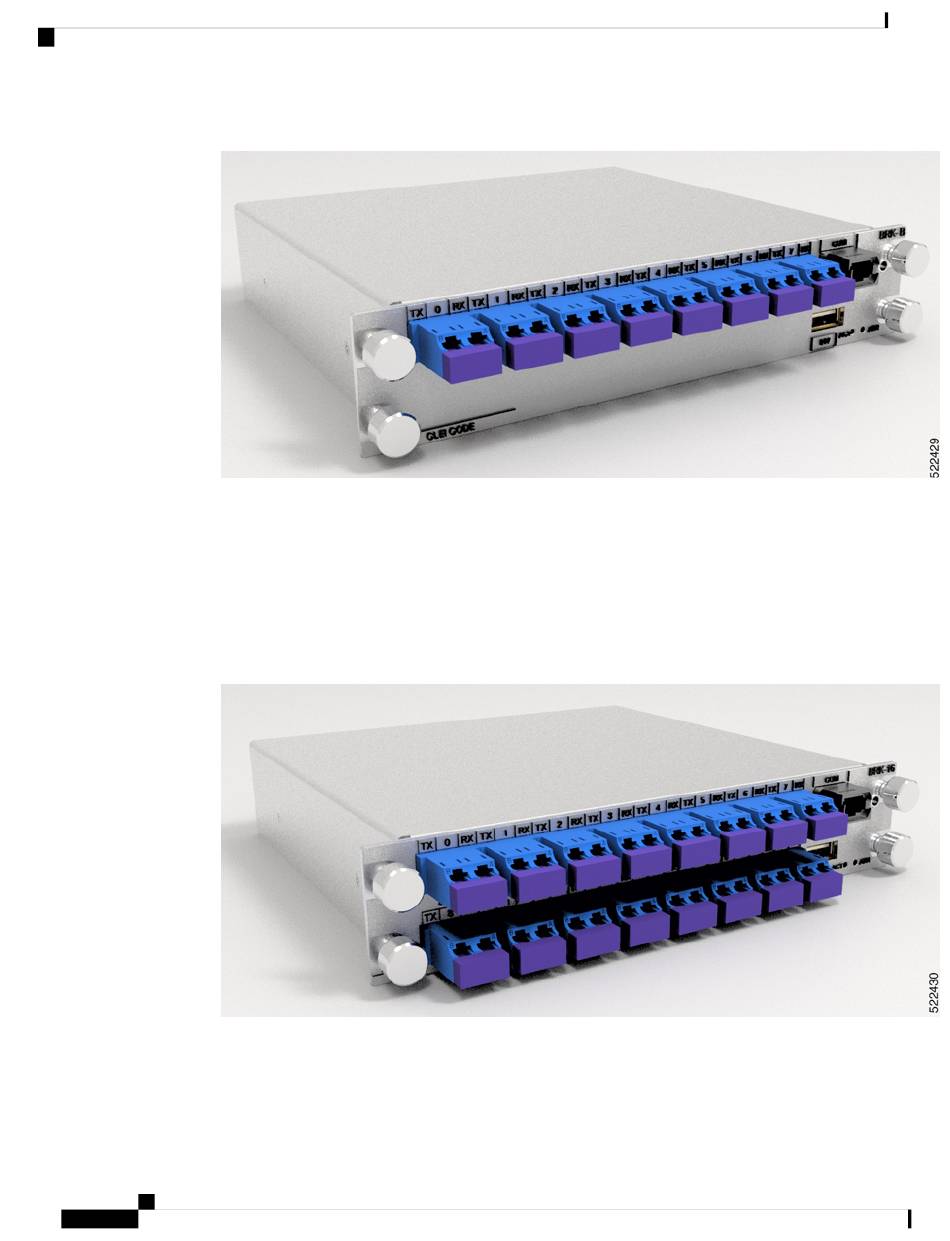

Abbildung 61: Breakout-Modul mit 8 Ports
Das Modul NCS1K-BRK-8 ermöglicht ein Breakout von 16 Fasern von einem MPO-24-Anschluss zu
8 Duplex-Linecard-Anschlüssen. Es führt im Wesentlichen eine optische Verbindungsadaption von
MPO-zu-LC-Anschlüssen für die ADD/DROP-Signale der MPO-Ports von OLT-Linecards durch. Für
jeden Port (MPO und LC) sind Leistungsmonitore mit Tonerkennungsfunktion verfügbar. Ein gefilterter
optischer Loopback (191,175 THz) von einem MPO-Eingangs-Port (Glasfaser-1) zu allen
MPO-Ausgangs-Ports ist für die Verbindungsüberprüfung verfügbar.
• NCS1K-BRK-16
Abbildung 62: Breakout-Modul mit 16 Ports
Das Modul NCS1K-BRK-16 ermöglicht ein Breakout von 16 Fasern von einem MPO-24-Anschluss zu
16 Duplex-LC-Anschlüssen. Die Signale auf jeder Faser von den MPO-Eingangs-Ports werden durch
einen optischen 1x2-Splitter auf zwei LC-Ausgangs-Ports aufgeteilt. Die Signale der beiden benachbarten
Eingangs-LC-Ports werden über einen 1x2-Optokoppler zu einem einzelnen MPO-Ausgangs-Port
Hardware-Installationshandbuch für die passiven Cisco NCS 1010- und Cisco NCS 1000-Module
80
