Installieren und Verlegen des USB-Kabels
a) Entfernen Sie die Staubkappe vom LC-Adapter an den Breakout-Modulen.
b) Platzieren Sie den LC-Kabelanschluss vor dem entsprechenden LC-Schottadapter der Breakout-Module.
c) Richten Sie die Passfeder des Kabelanschlusses am Steckplatz im aufnehmenden Adapter aus.

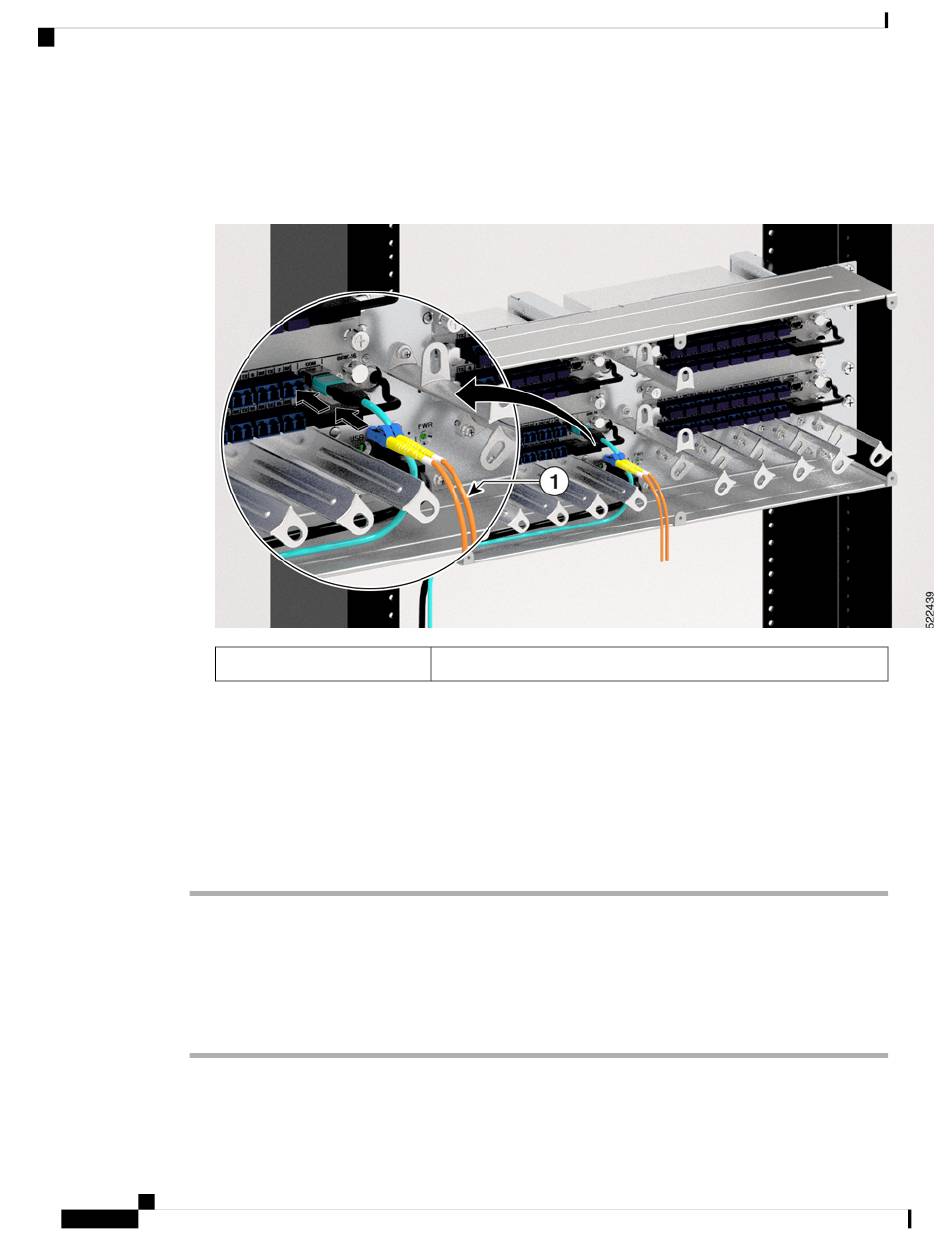

Abbildung 88: Ausrichten des LC-Kabelanschlusses
d) Schieben Sie den Kabelanschluss vorsichtig in den Adapter, bis Sie ein Klicken hören, das anzeigt, dass
das Verriegelungssystem eingerastet ist.
e) Führen Sie die Kabel durch die linke oder rechte Seite des Breakout-Panels. Siehe
Kabelmanagement, auf Seite
f) Platzieren Sie das andere Ende des LC-Kabelanschlusses vor der entsprechenden Einheit.
g) Richten Sie die keilförmige Rille des LC-Kabelanschlusses am Steckplatz im aufnehmenden Adapter aus.
h) Schieben Sie den Kabelanschluss vorsichtig in den Adapter, bis Sie ein Klicken hören, das anzeigt, dass
das Verriegelungssystem eingerastet ist.
Installieren und Verlegen des USB-Kabels
Dieser Prozess beschreibt, wie das USB 3.0-Kabel installiert und im NCS 1010-Chassis verlegt wird.
Prozedur
Schritt 1
Entfernen Sie die Staubschutzkappe vom USB-0-Port im Breakout-Panel.
Hardware-Installationshandbuch für die passiven Cisco NCS 1010- und Cisco NCS 1000-Module
116
1
Hardwareinstallation des Cisco NCS 1000 Breakout-Patchpanels
LC-Kabel
111.
Breakout-Panel –
