Hardwareinstallation des Cisco NCS 1010

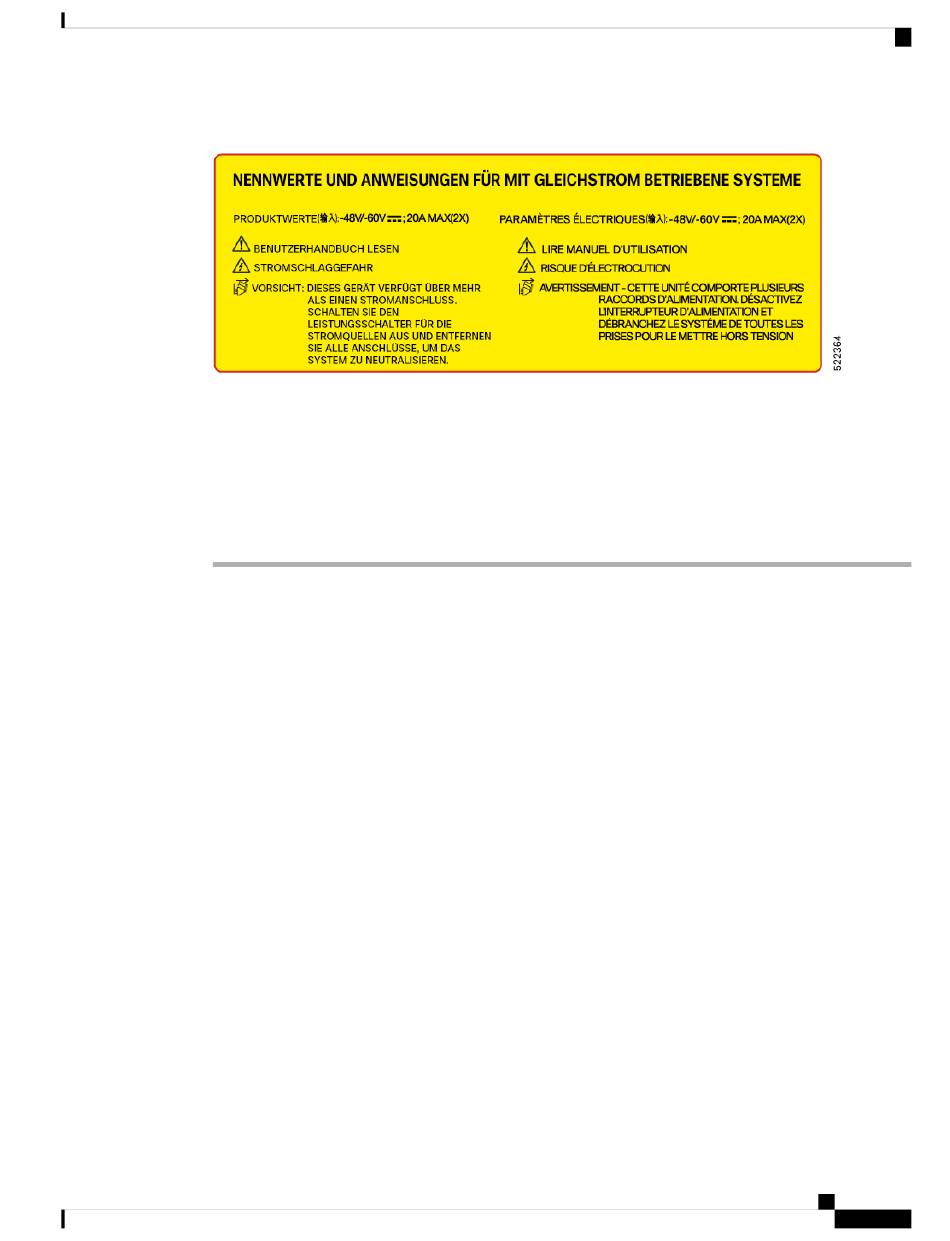

Abbildung 41: Typenschild für Gleichstrom
Gleichstromnennwerte:
• Eingang: 40–72 VDC, 35 A.
• DC-Ausgang: +12 V, 87,5 A max. + 12 Vsb, 3 A max. Die Gesamtausgangsleistung darf 1050 W nicht
überschreiten.
Prozedur
Schritt 1
Prüfen Sie, ob die richtige Sicherungsabdeckung im oberen Einbauraum installiert ist.
Schritt 2
Kürzen Sie die Kabel auf die benötigte Länge, sodass sie vom Cisco NCS 1010 zur Sicherungstafel reichen.
Schritt 3
Schließen Sie die gebäudeseitige Batterie und die Rückstromkabel entsprechend den Spezifikationen der
Sicherungstafel an.
Schritt 4
Schließen Sie das Gleichspannungskabel am Kabelanschluss im Gleichspannungsmodul an.
Verwenden Sie das Kabel CAB-48DC-40A-8AWG oder NCS1010-DC-CBL-ET=. Wir empfehlen die
Verwendung von NCS1010-DC-CBL-ET= mit dem 300-mm-ETSI-Schrank, um die 300-mm-Stellfläche
einzuhalten. Siehe
Hinweis
Netzkabelspezifikationen, auf Seite
Stellen Sie sicher, dass das grüne Kabel geerdet ist.
Hardware-Installationshandbuch für die passiven Cisco NCS 1010- und Cisco NCS 1000-Module
Anschluss des DC-Netzteils an Cisco NCS 1010
161.
55
