Beschreibung der Erdung

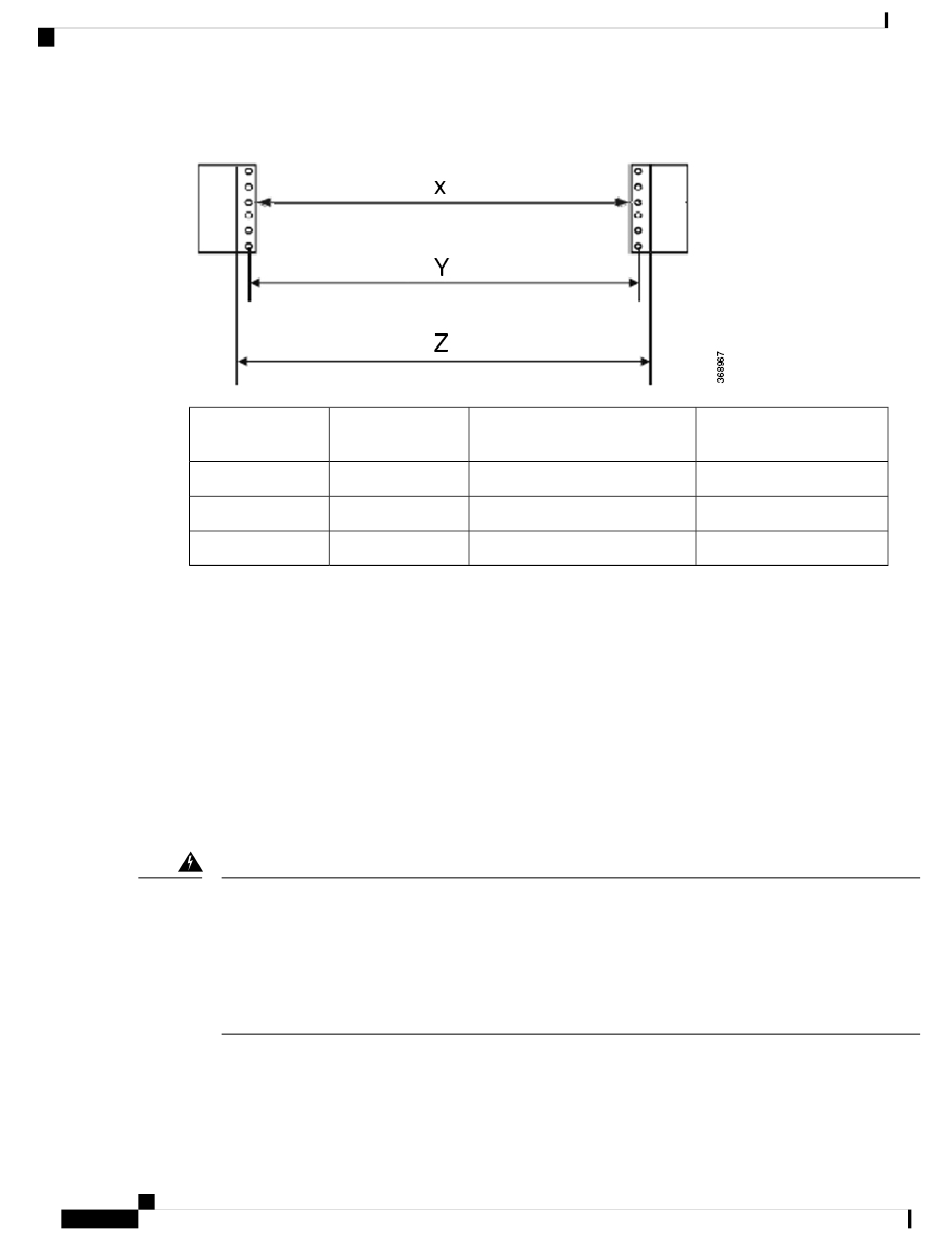

Abbildung 93: Rack-Spezifikation
Rack-Typ
19-Zoll-ANSI-Racks
23-Zoll-ANSI-Racks
21-Zoll-ETSI-Racks
Beschreibung der Erdung
Die NCS 1000-32-Kanal-Mux/Demux-Patchpanels verfügen über zwei Erdungsoptionen auf der linken und
rechten Rückseite. Sie können zwischen den beiden Erdungsoptionen wählen, um die Patchpanels zu erden.
Die Rückseite der Patchpanels, die Adapterhalterungen, die geraden Adapterhalterungen und die Z-förmigen
Adapterhalterungen sind unlackiert und mit einem leitfähigen Anstrich versehen. Für die Erdungslasche ist
ein Erdungskabel von mindestens 14 AWG vorgesehen.
Warnhinweise zu Erdungsanschlüssen
Beachten Sie die folgenden Warnhinweise zum Erdungsanschluss:
Warnung
Hardware-Installationshandbuch für die passiven Cisco NCS 1010- und Cisco NCS 1000-Module
140
Rack-Frontöffnung X
450,8 mm
552,45 mm
500,0 mm
Das Gerät muss an eine geerdete Steckdose angeschlossen sein.
Apparatets stikprop skal tilsluttes en stikkontakt med jord, som giver forbindelse til stikproppens jord.
Laite on liitettävä suojakoskettimilla varustettuun pistorasiaan.
Apparatet må tilkoples jordet stikkontakt.
Apparaten skall anslutas till jordat uttag. Anweisung 414.
Hardwareinstallation des Cisco NCS 1000-32-Kanal-Mux/Demux-Patchpanels
Mittlere Rack-Aufnahmebohrung
Mitte Y
465 mm
566,7 mm
515,0 mm
Befestigungsflanschmaß Z
482,6 mm
584,2 mm
533,4 mm
