Hardwareinstallation des Cisco NCS 1010
2
Schritt 4
Ziehen Sie die Schrauben mit einem Drehmoment von 4,65 Nm (41 lbs-in) fest.
Schritt 5
Ebenso befestigen Sie die rechte Gleitschiene an der rechten vorderen Säule.
Installieren der Gleitschiene in einem 23-Zoll-ANSI-Rack
Gehen Sie wie folgt vor, um die Gleitschiene in einem ANSI-Rack mit zwei oder vier Säulen zu installieren.
Prozedur
Schritt 1
Identifizieren Sie die linken und rechten Gleitschienen.
Die Gleitschiene wird mithilfe eines 23-Zoll-auf-19-Zoll-Rackadapters an einem ANSI-Rack montiert.
Schritt 2
Identifizieren Sie die Adapter auf der linken und rechten Seite.
Schritt 3
Befestigen Sie die Adapter mit den 12-24-Schrauben im Zubehör-Kit (NCS1010-23-KIT) an den linken und
rechten Säulen.

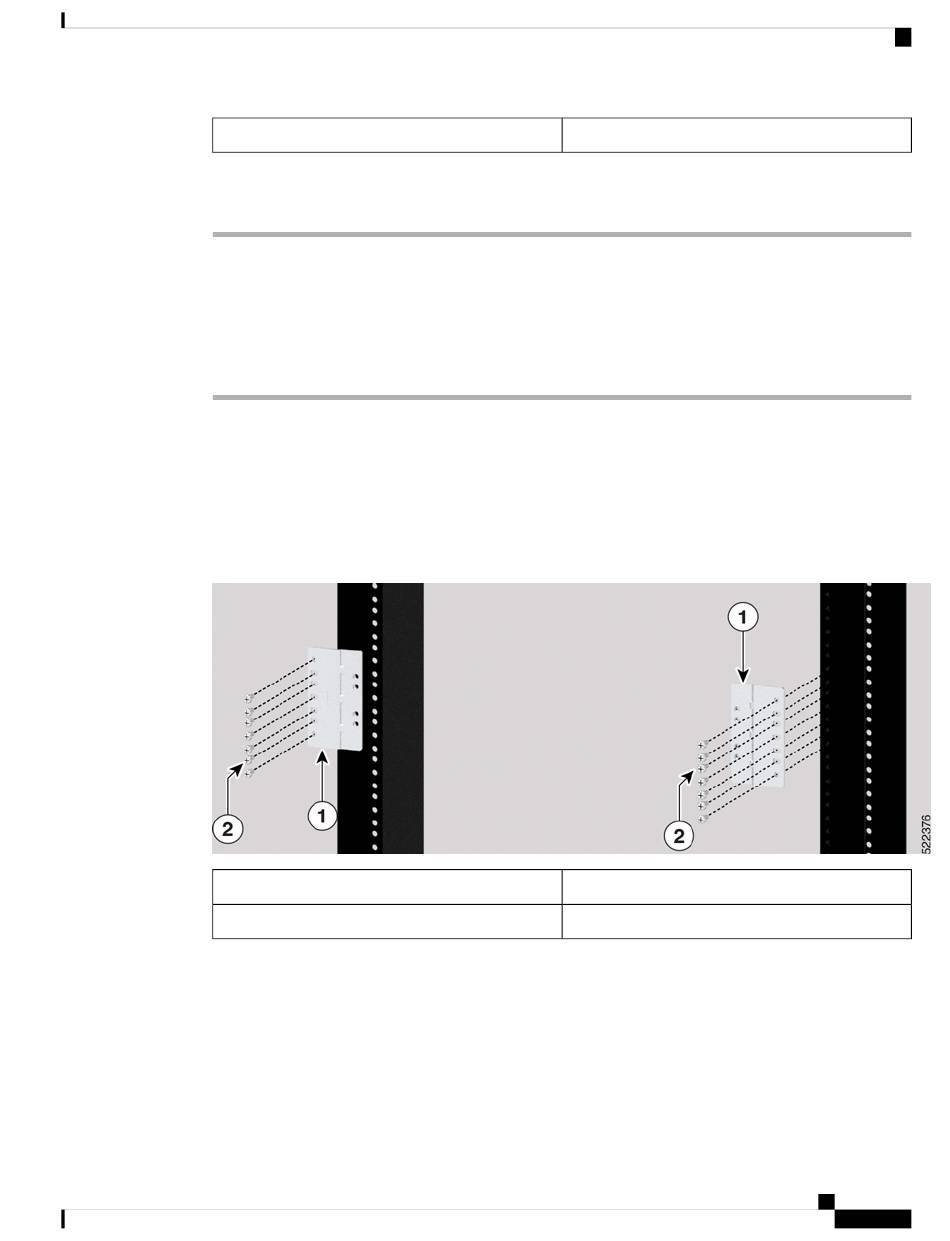

Abbildung 30: Befestigung des 23-Zoll-Adapters
1
2
Schritt 4
Platzieren Sie am linken Adapter die linke Gleitschiene und setzen Sie die 12-24-Flachkopfschrauben ein.
Hardware-Installationshandbuch für die passiven Cisco NCS 1010- und Cisco NCS 1000-Module
Installieren der Gleitschiene in einem 23-Zoll-ANSI-Rack
8x 12-24-Flachkopfschrauben
23-Zoll-auf-19-Zoll-Rackadapter
12-24-Schrauben (14x)
39
