Breakout-Panel Kabelmanagement

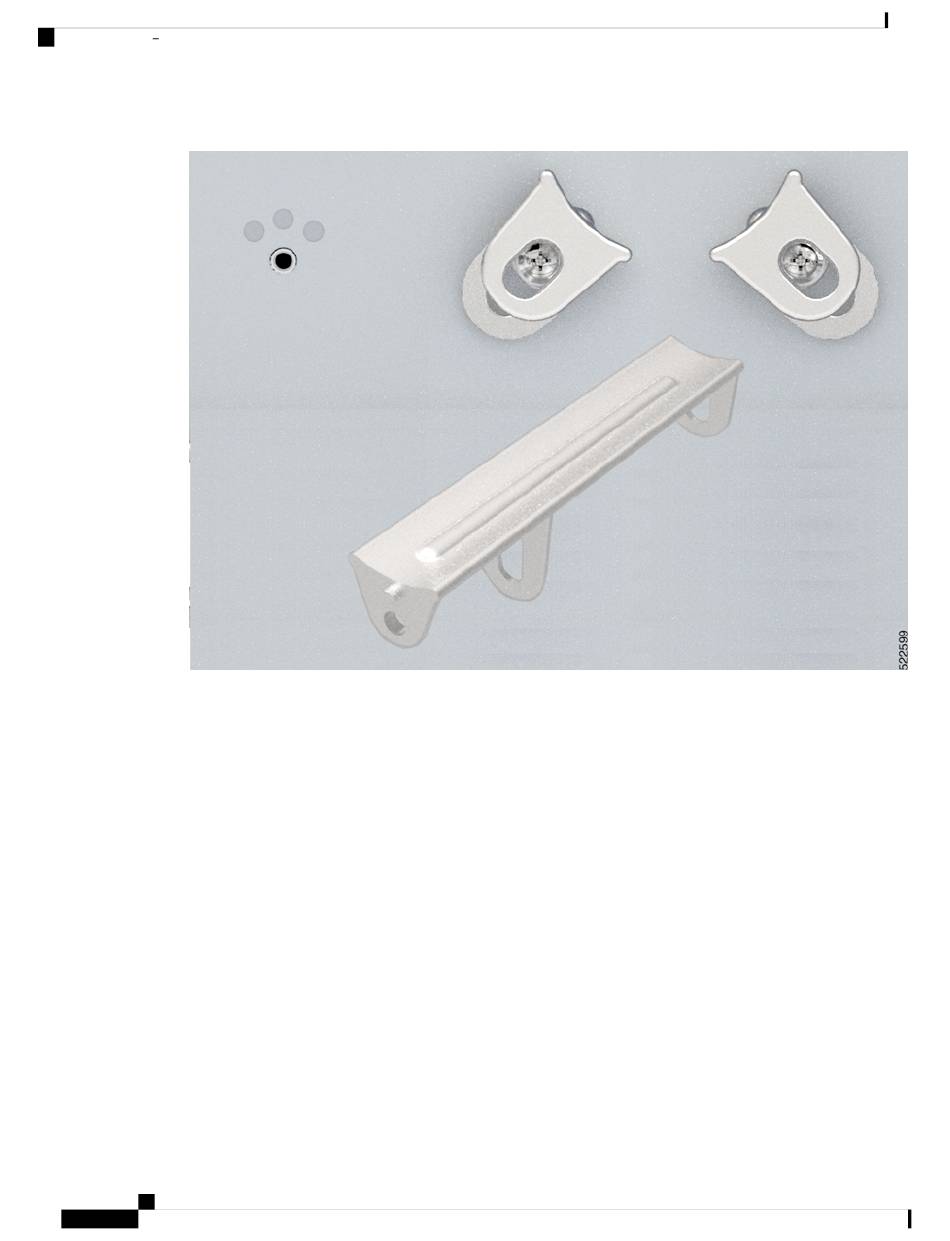

Abbildung 84: Glasfaserführungen
Um die Kabel auf beiden Seiten des Breakout-Panels herauszuführen, gehen Sie wie folgt vor:
• Kippen Sie die unteren Glasfaserführungen nach innen in Richtung des USB-0-Ports auf der Frontplatte.
• Befestigen Sie die Vorsprünge der Faserführungen an den Führungslöchern der Frontplatte.
• Ziehen Sie die unverlierbaren Schrauben fest.
• Verlegen Sie die Kabel auf beiden Seiten aus dem Breakout-Panel.
Gehen Sie wie folgt vor, um die Kabel auf der rechten Seite des Breakout-Panels herauszuführen:
• Kippen Sie die unteren Glasfaserführungen nach links.
• Kippen Sie die obere Faserführung zur rechten Seite nach oben und die mittlere Faserführung in die
entgegengesetzte Richtung.
• Befestigen Sie die Vorsprünge der Faserführungen an den Führungslöchern der Frontplatte.
• Ziehen Sie die unverlierbaren Schrauben fest.
• Verlegen Sie die Kabel auf der rechten Seite des Breakout-Panels.
Gehen Sie wie folgt vor, um die Kabel auf der linken Seite des Breakout-Panels herauszuführen:
• Kippen Sie die unteren Faserführungen nach rechts.
Hardware-Installationshandbuch für die passiven Cisco NCS 1010- und Cisco NCS 1000-Module
112
Hardwareinstallation des Cisco NCS 1000 Breakout-Patchpanels
