Hardwareinstallation des Cisco NCS 1000 Breakout-Patchpanels
Schritt 2
Erden Sie das Breakout-Panel. Weitere Informationen finden Sie unter
97.
Schritt 3
Entfernen Sie den USB 2.0-Anschluss von der USB-Blindabdeckung.

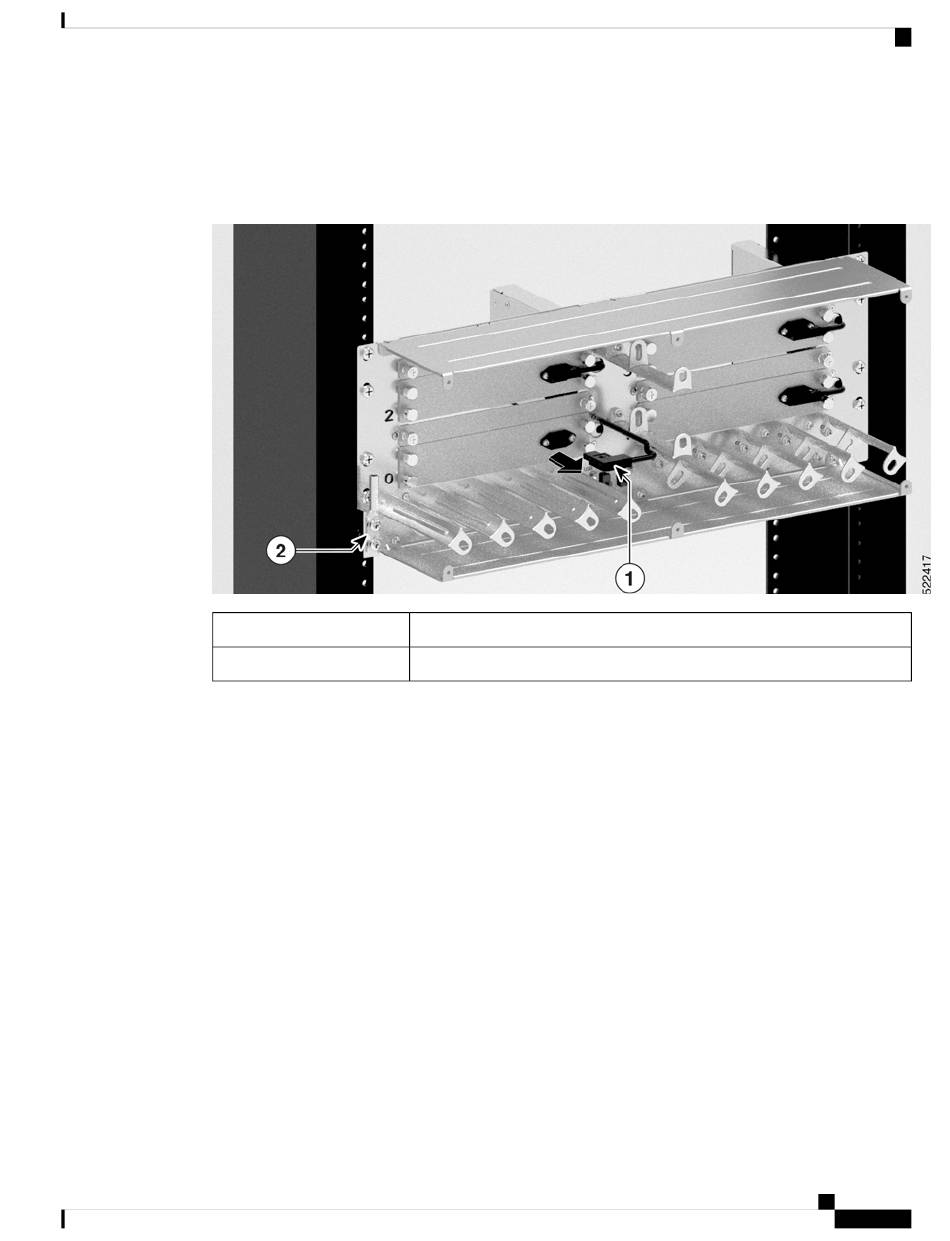

Abbildung 75: Entfernen der USB 2.0-Verbindung
1
2
Schritt 4
Lösen Sie die unverlierbaren Schrauben, um die Blindabdeckung vom Breakout-Panel zu entfernen. Um das
Breakout-Modul mit 24 Ports zu installieren, müssen Sie auch die kleinere Blindabdeckung über der
USB-Blindabdeckung entfernen. Siehe
auf Seite
Hinweis
USB 2.0-Kabel
Erdungslasche
106.
Auf der Frontplatte des Breakout-Panels befindet sich dort, wo 8/16-Port-Breakout-Module installiert
werden können, eine Strichmarkierung.
Hardware-Installationshandbuch für die passiven Cisco NCS 1010- und Cisco NCS 1000-Module
Abbildung 77: Entfernen der Blindabdeckung für das 24-Port-Modul,
Installieren der NCS 1000-Breakout-Module
Erdung des Breakout-Panels, auf Seite
105
