Cisco NCS 1000-Breakout-Module

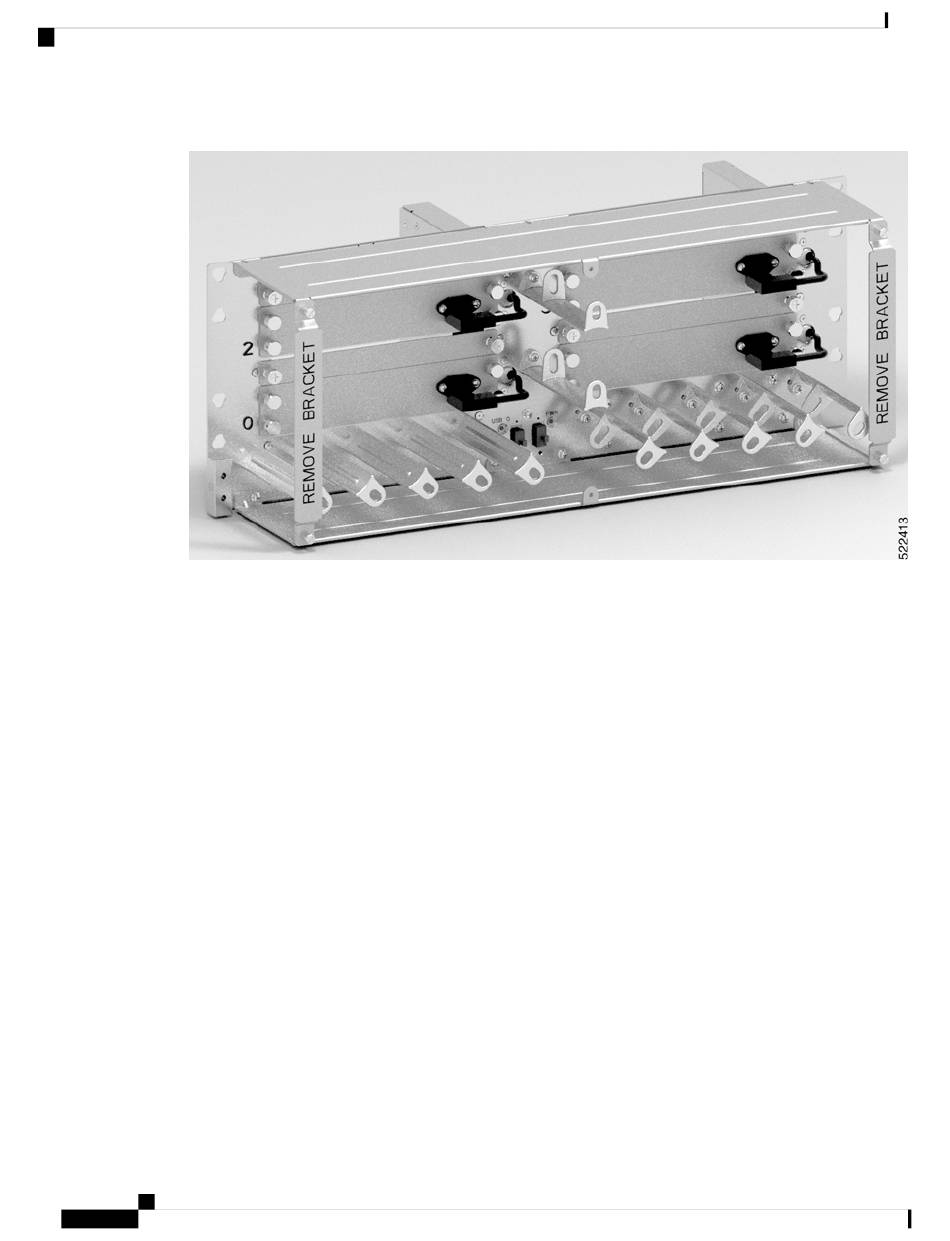

Abbildung 59: NCS1K-BRK-SA
Cisco NCS 1000-Breakout-Module
Die Breakout-Module bestehen aus drei optischen Breakout-Einheiten. Die Module können zum Herstellen
interner Verbindungen für die ROADM-Knoten sowie für Add/Drop lokaler Kanäle an die MPO-Anschlüsse
A/D 4–11, A/D 12–19, A/D 20–27 und A/D 28–33 der OLT-C- und OLT-R-C-Linecards angeschlossen
werden.
Eine USB 3.0-Verbindung vom NCS 1010-Chassis versorgt die Breakout-Panels mit Strom. Die Module
überwachen Signale, überprüfen die Verbindungsüberprüfung und rufen die Inventardaten ab.
Die Module verfügen über zwei Betriebsmodi:
• Energiesparmodus: Ruft nur Inventardaten ab.
• High-Power-Modus: Vollständige Überwachungs- und Überprüfungsfunktionen sind verfügbar.
Die drei Breakout-Module können im C-Band verwendet werden.
Hardware-Installationshandbuch für die passiven Cisco NCS 1010- und Cisco NCS 1000-Module
78
Hardwareinstallation des Cisco NCS 1000 Breakout-Patchpanels
