Hardwareinstallation des Cisco NCS 1010

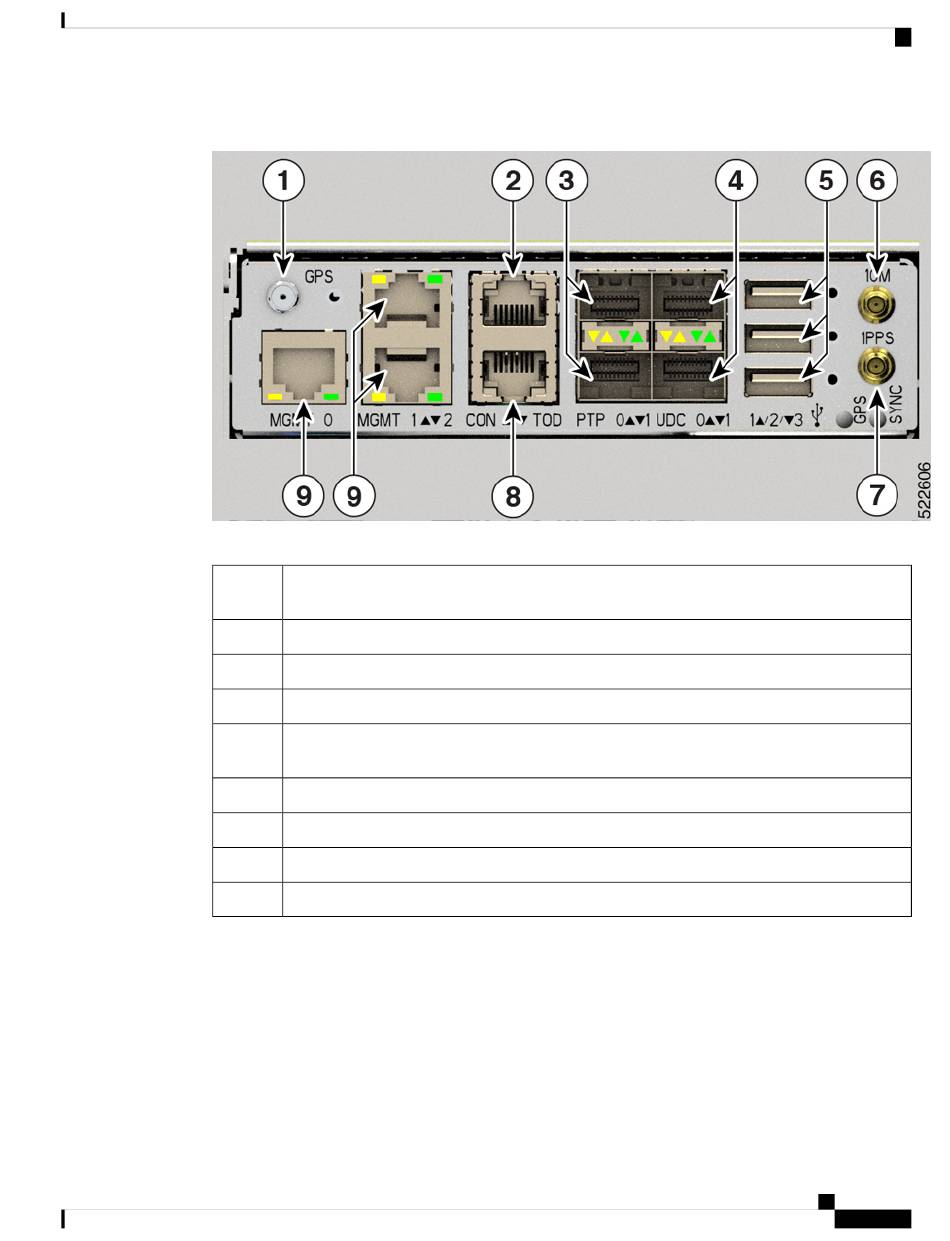

Abbildung 14: Vorderansicht der EITU
Es folgt eine Liste der verfügbaren Benutzerschnittstellen:
1
2
3
4
5
6
7
8
9
Unterstützte Module
Cisco NCS 1010 unterstützt die folgenden passiven Module.
• Cisco NCS 1000-Breakout-Patchpanel
Koaxialer Anschluss für den HF-Eingang der GPS-Antenne (mit +5-V-Antennenspannung, falls
erforderlich) (1x)
Konsolen-/UART-Schnittstelle (Universal Asynchronous Receiver/Transmitter) (1x)
SFP für optischen 1GE-PTP-Port (1588 und SyncE) (2x)
SFP für optische 1-GE-Benutzerdatenkanäle (UDC) (2x)
USB 3.0 Typ A, max. 1,8 A bei 5 V/12 V (mit Unterstützung des Cisco NCS 1000
Breakout-Patchpanels) (3x)
Koaxialer Anschluss für 10-MHz-Sync-Signal (bidirektional) (1x)
Koaxialer Anschluss für 1-PPS-Sync-Signal (bidirektional) (1x)
RJ45 für 1588 TOD (1x)
10/100/1000-RJ-45-Ethernet-Management-Ports und Interconnection Link (ILINK) (3x)
Das Breakout-Panel unterstützt die folgenden passiven optischen Module:
• NCS1K-BRK-8
Hardware-Installationshandbuch für die passiven Cisco NCS 1010- und Cisco NCS 1000-Module
Unterstützte Module
