Hardwareinstallation des Cisco NCS 1000 Breakout-Patchpanels
Vorsicht
Schritt 2
Richten Sie den USB 3.0-Kabelanschluss an der USB-Typ-A-Anschlussbuchse (USB 0-Port) des
Breakout-Panels aus.

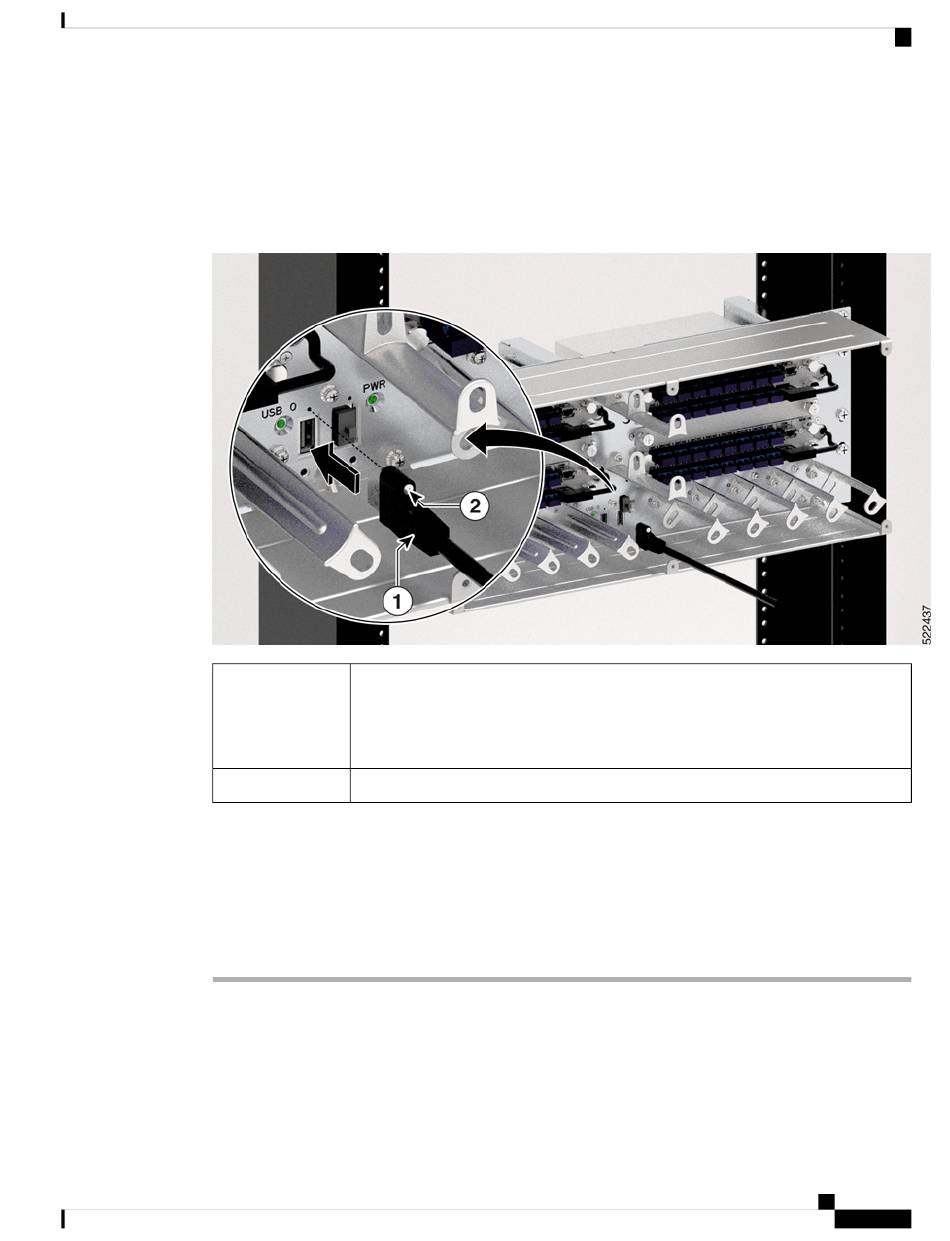

Abbildung 89: USB 3.0-Kabelverbindung
1
2
Schritt 3
Drücken Sie den USB 3.0-Kabelanschluss vorsichtig in die USB-Typ-A-Anschlussbuchse (USB 0-Port) an
der Breakout-Abdeckung.
Schritt 4
Ziehen Sie die unverlierbare Schraube mit einem Drehmoment von 0,15 Nm (1,32 lbs-in) fest, um das
USB 3.0-Kabel in der Anschlussbuchse zu befestigen.
Schritt 5
Führen Sie die andere Seite des USB 3.0-Kabels durch die linke Seite des Breakout-Panels.
Schritt 6
Verbinden Sie die andere Seite des USB 3.0-Kabels mit dem USB 0-Port am NCS 1010 EITU.
Installieren der Kunststoffabdeckung des Breakout-Panels
Dieser Prozess beschreibt die Schritte zum Installieren der transparenten Kunststoffabdeckung auf dem
Breakout-Panel.
Entfernen Sie nicht die Staubschutzkappe vom PWR-Port. Der PWR-Port wird in einer zukünftigen
Version unterstützt. Schließen Sie das USB-Kabel nicht an den PWR-Port an.
USB 3.0
• NCS1010-USB-3M=
• NCS1010-USB-1M=
USB 3.0-Kabelschraube
Hardware-Installationshandbuch für die passiven Cisco NCS 1010- und Cisco NCS 1000-Module
Installieren der Kunststoffabdeckung des Breakout-Panels
117
