Hardwareinstallation des Cisco NCS 1000-32-Kanal-Mux/Demux-Patchpanels

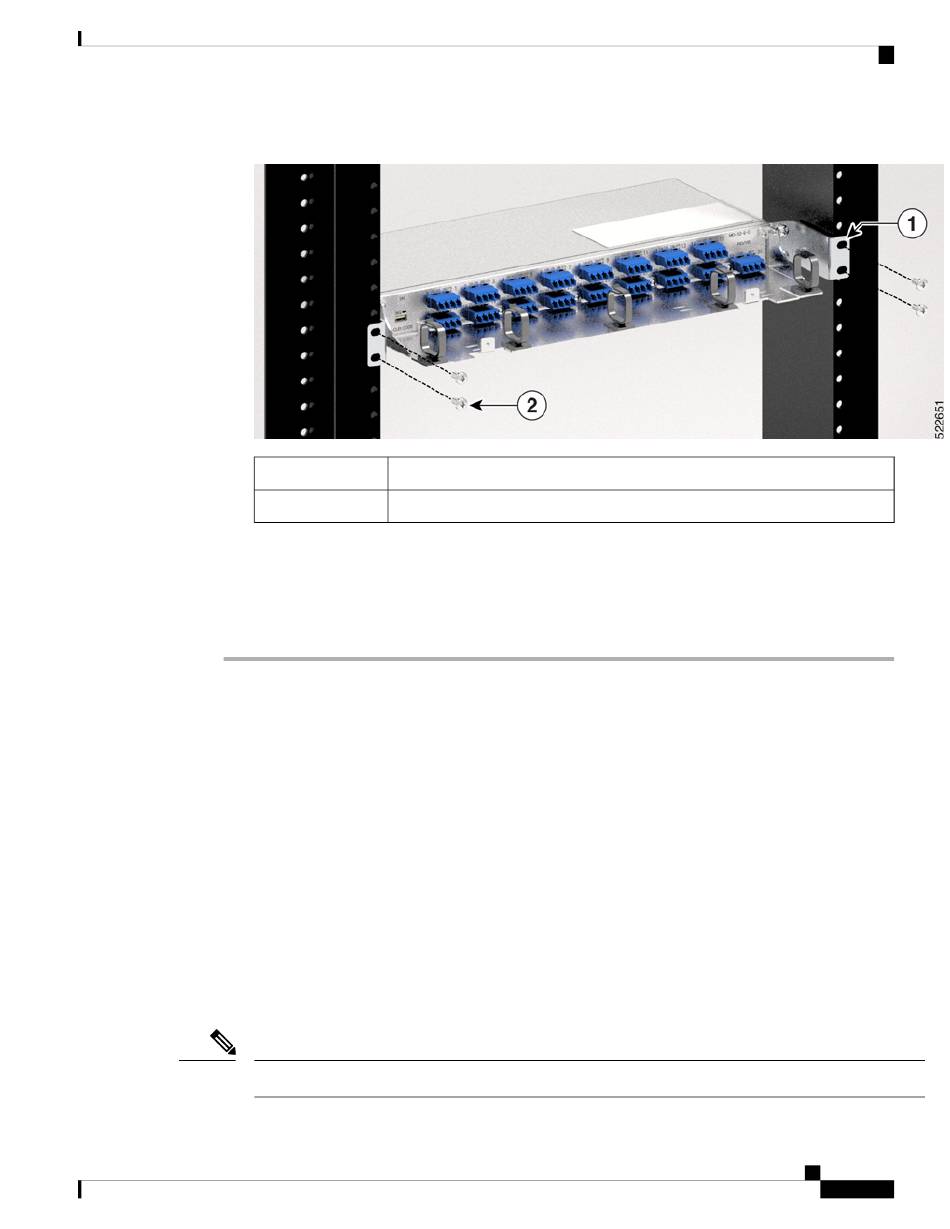

Abbildung 97: Installieren der Adapterhalterung an einem ETSI-Rack
Schritt 2
Richten Sie die Schraubenlöcher der Adapterhalterung an den Schraubenlöchern des Mux-/Demux-Panels
aus.
Schritt 3
Setzen Sie die Schrauben ein und ziehen Sie sie fest.
Schritt 4
Wiederholen Sie die Schritte 2 bis 3, um eine weitere Klammer auf der gegenüberliegenden Seite zu montieren.
Nächste Maßnahme
•
Installieren des Cisco NCS 1000-32-Kanal-Mux/Demux-Patchpanels, auf Seite 145
Installieren des Cisco
NCS 1000-32-Kanal-Mux/Demux-Patchpanels
Das Patchpanel ist eine neue NCS 1000-32-Kanal-Mux/Demux-Einheit, die je nach lokaler Praxis entweder
oberhalb oder unterhalb des DWDM-Generators installiert werden kann.
Das Mux/Demux-Panel ist 1 Höheneinheit (HE) hoch. Jedes Paket enthält einen Satz der folgenden Halterungen:
• Beidseitige Montageklammern in 19 Zoll (482,6 mm) oder 23 Zoll (584,2 mm); drehbar, um in beide
Rackgrößen zu passen. Diese drehbaren Klammern werden für EIA- und IEC-Standard-Racks verwendet.
• ETSI-Klammern, die für ETSI-Standard-Racks verwendet werden.
Hinweis
Das Gerät wird mit Montageklammern in der Position 19 Zoll (482,6 mm) geliefert.
1
ETSI-Adapterhalterung
2
M6x12mm-Kreuzschlitz-Flachkopfschrauben
Hardware-Installationshandbuch für die passiven Cisco NCS 1010- und Cisco NCS 1000-Module
Installieren des Cisco NCS 1000-32-Kanal-Mux/Demux-Patchpanels
145
