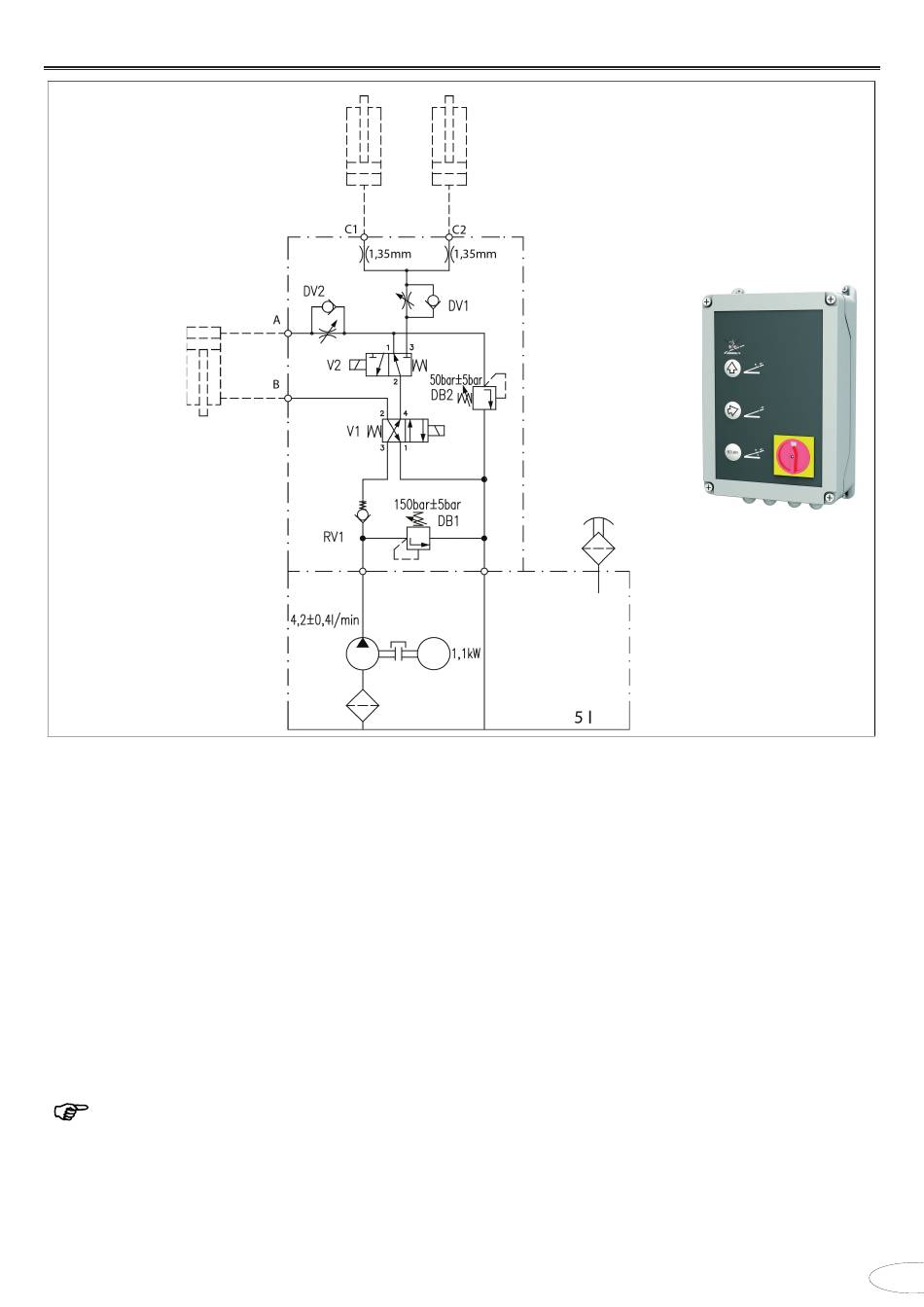

Afb. 5: Hydraulisch schema met besturing Supervision
ZP Tandwielpomp
M Elektromotor
ÖF Oliefilter
EF Ontluchtingsfilter
Goedgekeurde hydrauliekoliesoorten
Type
Standaardolie
(DS0704440)
Olie voor lage
temperaturen
(DS0702220)
Meer informatie over het instellen van de hy-
drauliekeenheid vindt u in het separate docu-
ment: Instelhandleiding voor de hydrauliek.
Deze montage-, bedienings- en onderhoudshandleiding moet tijdens de gehele gebruiksduur worden bewaard!
ZP
M
ÖF
V1 Klep heffen
(inschuiven/dalen)
V2 Klep uitschuiven
(heffen/dalen)
DV1 Smoorklep dalen
DV2 Smoorklep inschuiven
Naam
MD Performance
hydrauliekolie
AVIATICON HV-CHF
EF
DB1 Drukbegrenzingsklep
DB2 Drukbegrenzingsklep
RV1 Terugslagklep
Temperatuurbereik [°C]
−20 tot +50
−40 tot +50
uitschuiven
Gebruik
Normale bereiken
Onbeschermde kritische
bereiken (bijv. lage
temperaturen en tocht)
