3.5
Sistema hidráulico

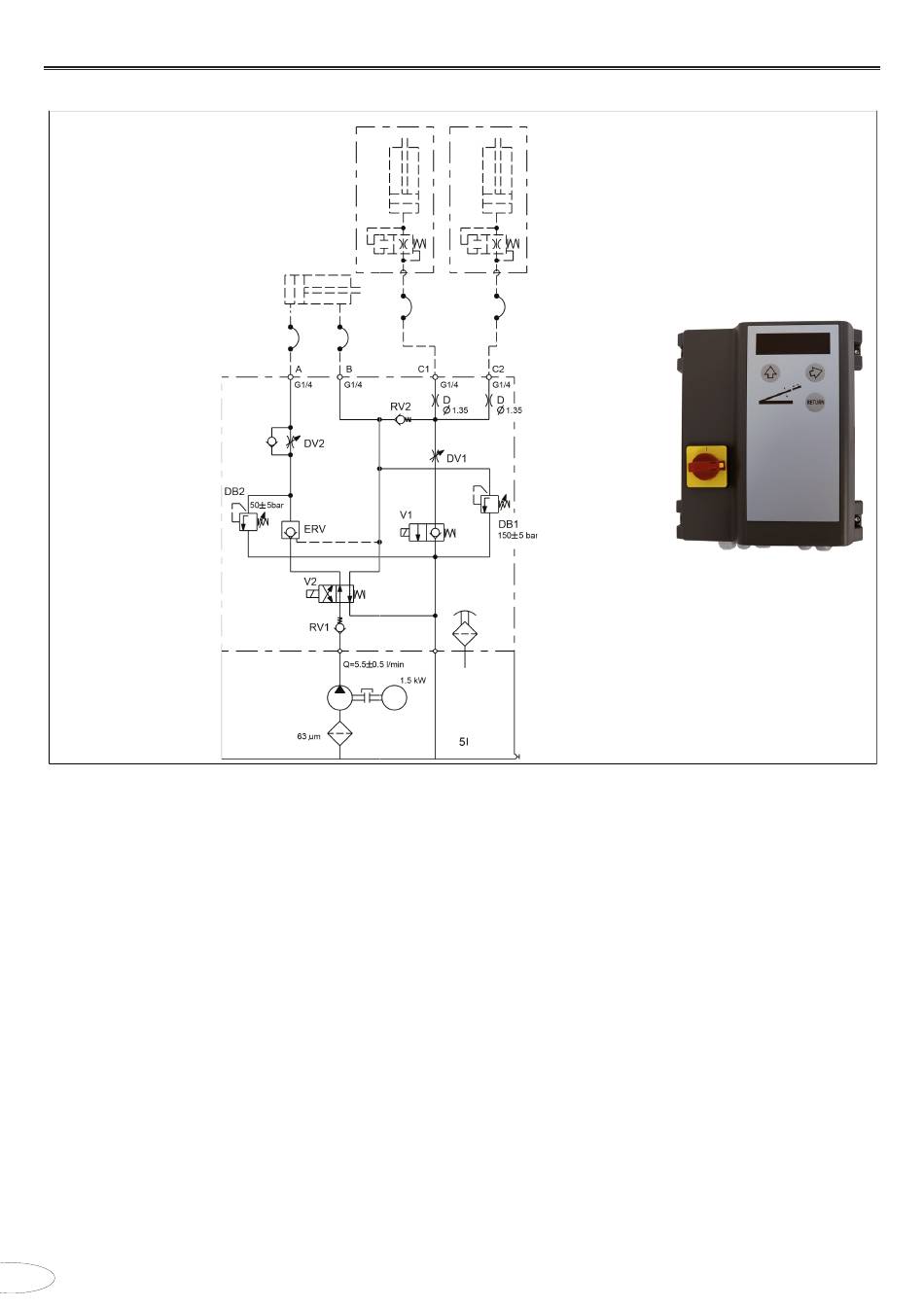

Fig. 4: Planta do sistema hidráulico com comando Novo i-Vision
ZP
Bomba de engrenagem
M
Motor elétrico
ÖF
Filtro de óleo
EF
Filtro de ventilação
ERV Válvula de retenção
desbloqueada
120 - PT
EF
ZP
M
ÖF
V1
Válvula para baixar
V2
Válvula para estender
(Levantar/recuar)
DV1 Válvula de estrangulamento
para baixar
DV2 Válvula de estrangulamento
para recuar
Este manual de instruções de montagem, operação e manutenção deve ser guardado durante toda a vida útil!
DB1 Válvula limitadora de pressão
Pressão de elevação
DB2 Válvula limitadora de pressão
Avanço
RV1 Válvula de retenção
RV2 Válvula de retenção
