Hydrauliek

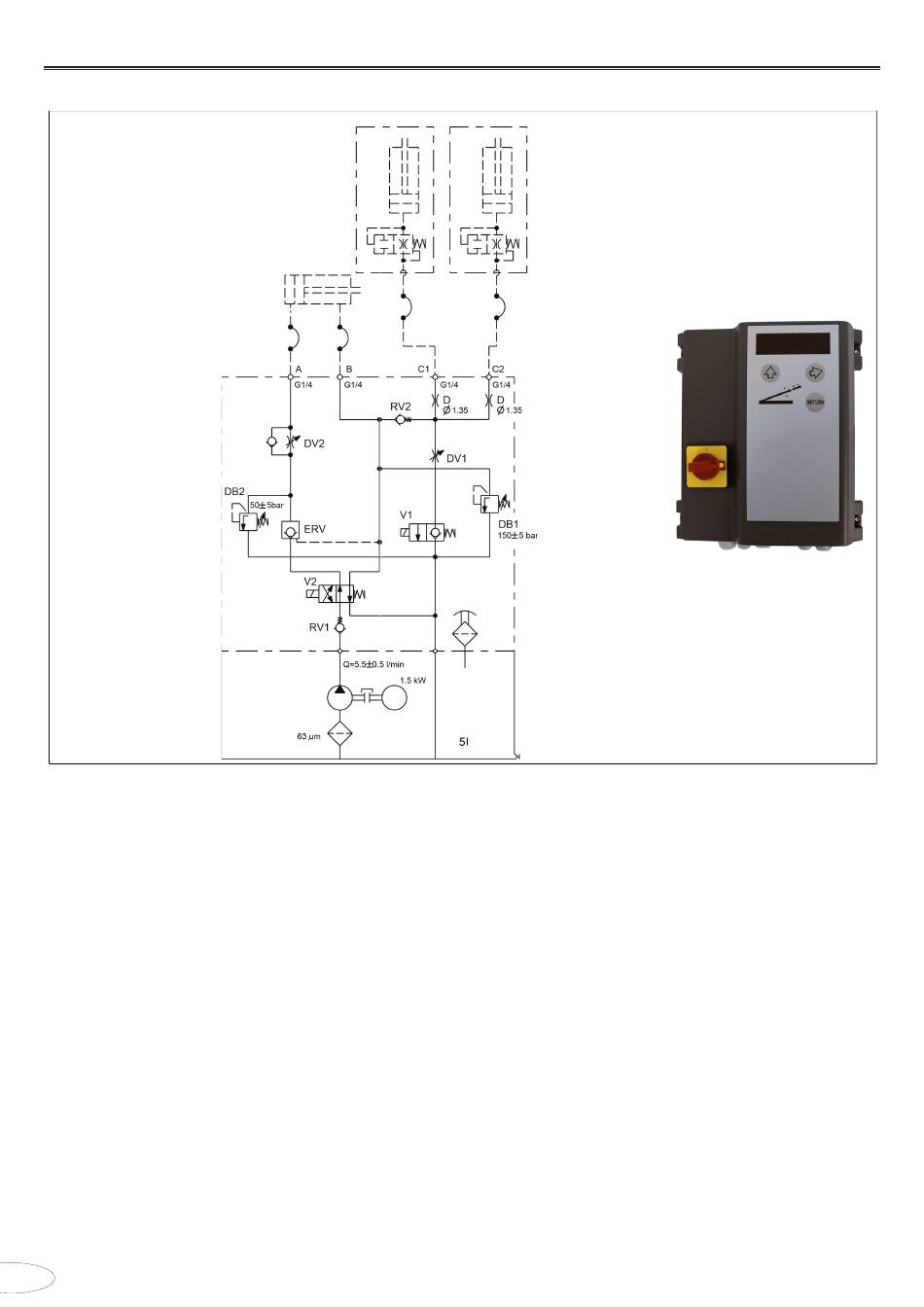

Afb. 4: Hydraulisch schema met besturing Novo i-Vision
ZP Tandwielpomp
M Elektromotor
ÖF Oliefilter
EF Ontluchtingsfilter
ERV Ontgrendelbare terugslagklep
98 - NL
EF
ZP
M
ÖF
V1 Klep dalen
V2 Klep uitschuiven
(heffen/inschuiven)
DV1 Smoorklep dalen
DV2 Smoorklep inschuiven
Deze montage-, bedienings- en onderhoudshandleiding moet tijdens de gehele gebruiksduur worden bewaard!
DB1 Drukbegrenzingsklep
DB2 Drukbegrenzingsklep
uitschuiven
RV1 Terugslagklep
RV2 Terugslagklep
