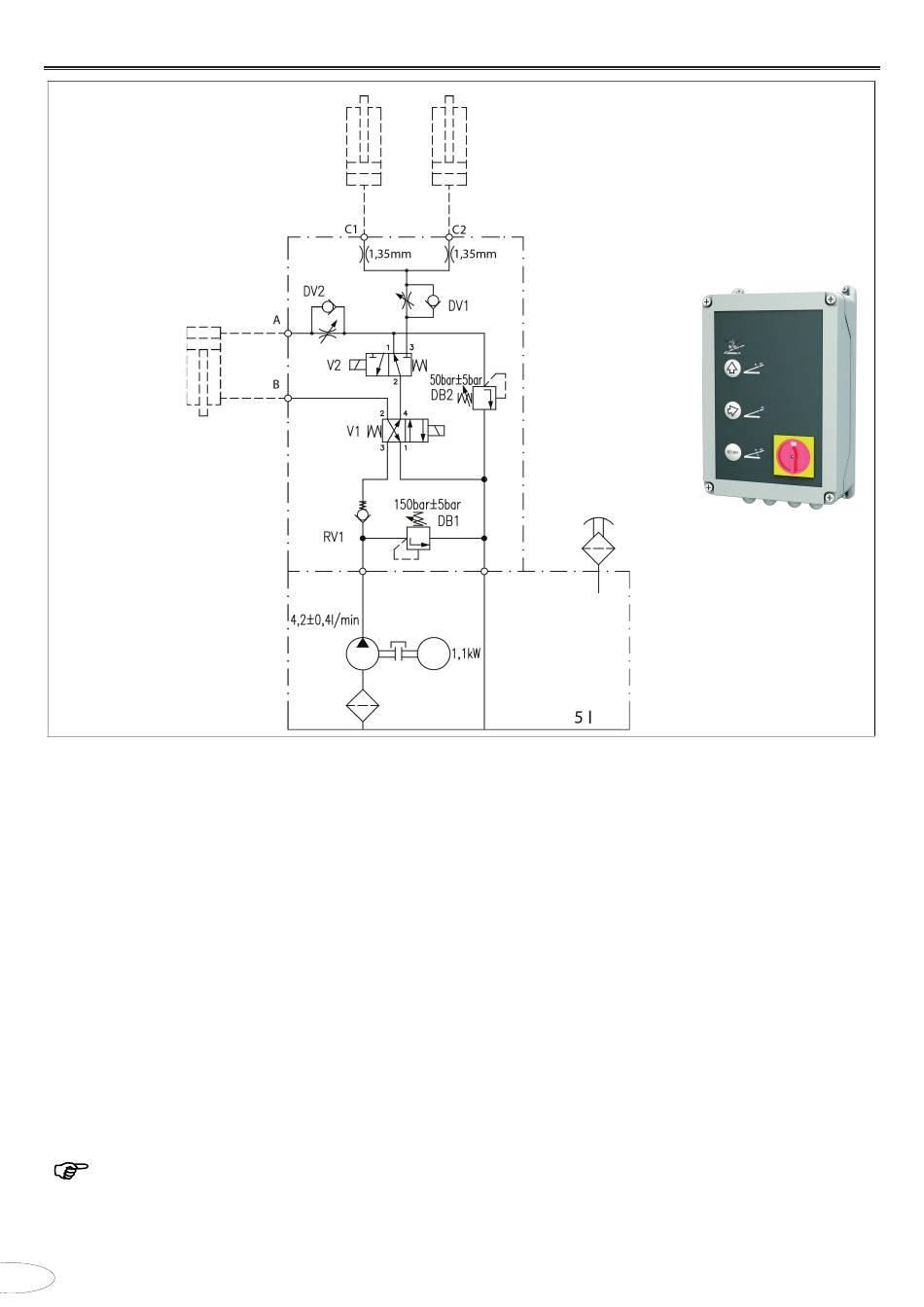

Fig. 5: Esquema hidráulico con control Supervision
ZP Bomba de engranajes
M Motor eléctrico
ÖF Filtro de aceite
EF Filtro de ventilación
Aceite hidráulico autorizado
Modelo:
Aceite estándar
(DS0704440)
Aceite de bajas
temperaturas
(DS0702220)
Para más información sobre el ajuste de la
unidad hidráulica, consulte el documento es-
pecífico: Instrucciones de ajuste del sistema
hidráulico.
76 - ES
ZP
M
ÖF
V1 Válvula Elevar
(Retraer/bajar)
V2 Válvula Desplegar
(Elevar/bajar)
DV1 Válvula de estrangulación
Bajar
DV2 Válvula de estrangulación
Retraer
Nombre
Aceite hidráulico MD
Performance
AVIATICON HV-CHF
DB1 Válvula limitadora de presión
DB2 Válvula limitadora de la
RV1 Válvula de retención
Rango de temperatura
[°C]
-20 a +50
-40 a +50
