Bedienung

Das System kann mit Bedieneinheit QPad oder mit Bedieneinheit FlatControl bedient
werden.
2.1

Bedieneinheit QPad

Für EloStar Master smart Systeme gibt es die Ausführung mit Display als
Folientastatur, mit gerader oder schräger Vorderseite.

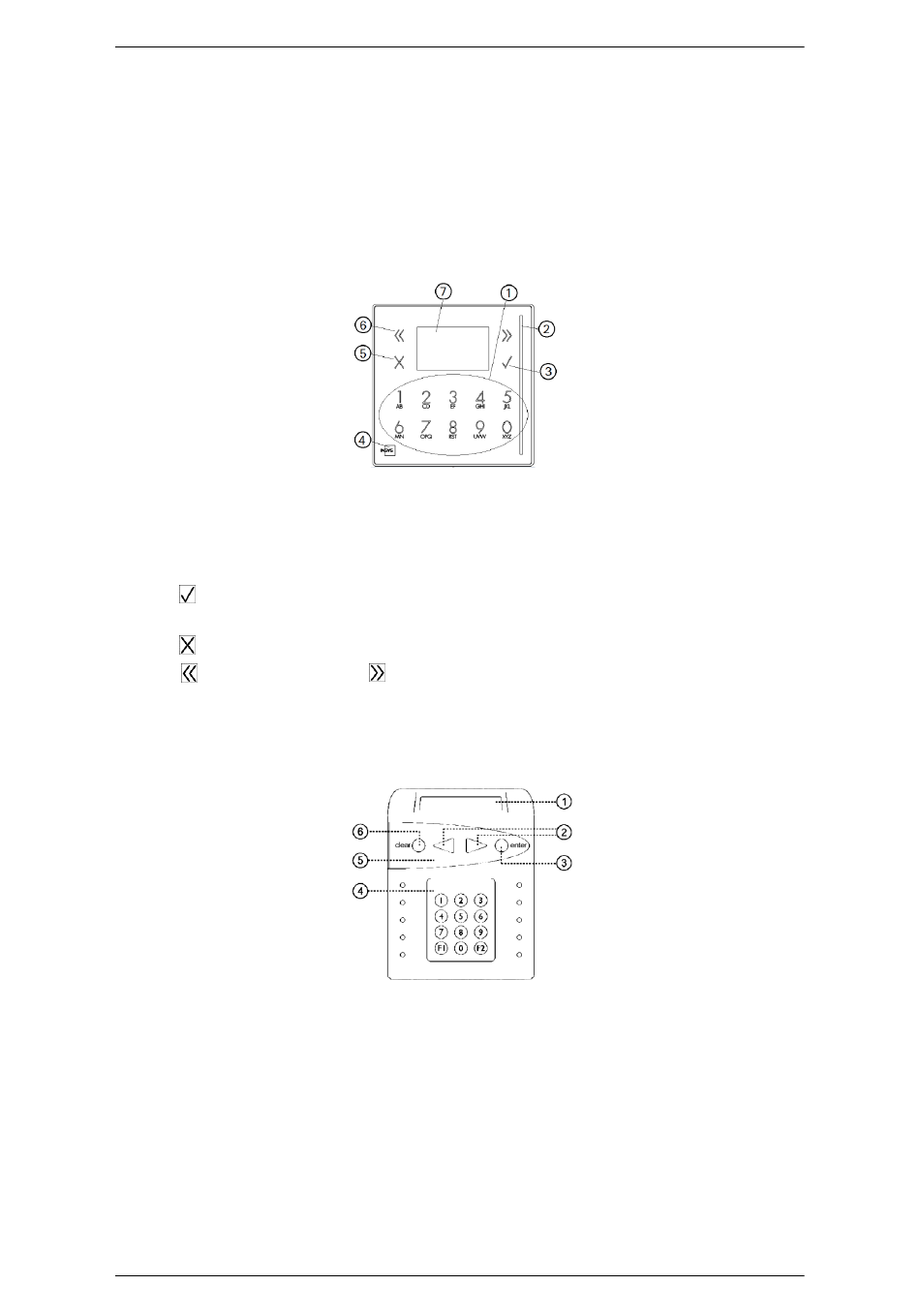

Abb. 1: Bedienelemente von QPad mit Display
1) Ziffernblock (Tastatur)
2) LED Leiste (LED rot: Aktion fehlerhaft / LED grün: Aktion erfolgreich)
3) Enter-Taste zum Bestätigen
4) Logo (LED rot: ungesichert / LED grün: gesichert / LED blau: Parametriermodus)
5) Clear-Taste zum Abbrechen / zum Ziffern löschen bei Codeeingabe
6) Menütaste zurück (und
7) Display
2.2

Bedieneinheit FlatControl

1) Display
2) Menütasten < und > zur Navigation
3) Enter-Taste
4)Tastenfeld mit Ziffern- und Funktionstasten
5) Menütastatur
6) Clear-Taste zum Abbrechen
Ein Einschub für kontaktbehaftete Chipkarten befindet sich an der Unterseite der
Bedieneinheit.
Kurzbedienungsanleitung V.1.01D
vor rechts)
Abb. 2: Bedieneinheit FlatControl
7
