Anleitung
™
G1
Plus-

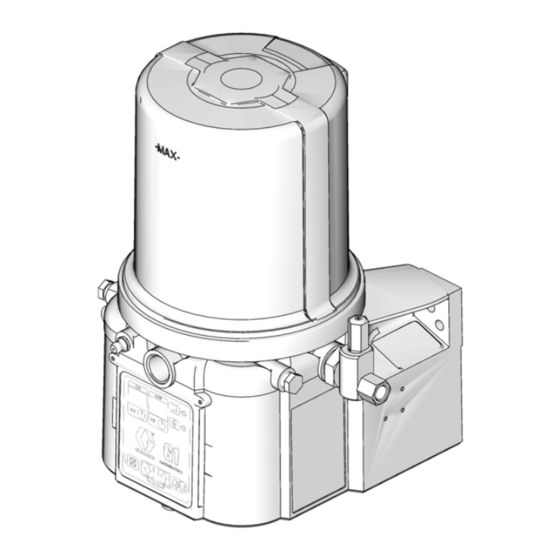

Schmiermittelpumpe
Zum Dispensieren von Schmiermitteln und Ölen der NLGI-Sorten Nr. 000 bis Nr. 2
mit mindestens 40 cSt. Gerät darf nur von geschultem Personal verwendet werden.
Für den Einsatz in explosionsgefährdeten Umgebungen und Gefahrenzonen nicht geeignet.
Gerätenummern, siehe Seite 3
5100 psi (35,1 MPa, 351,6 bar) zulässiger Betriebsüberdruck
Wichtige Sicherheitshinweise
Alle Warnhinweise und Anleitungen in
diesem Handbuch aufmerksam
durchlesen. Bewahren Sie diese
Anleitungen sorgfältig auf.
3132066
Entspricht ANSI/UL 73
Zertifiziert für CAN/CSA
Std. 22.2 Nr. 68-09
NUR Pumpen mit 24V und 110-240VAC.
332585H
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Graco 94G000
Inhaltszusammenfassung für Graco 94G000
- Seite 1 Anleitung ™ Plus- Schmiermittelpumpe 332585H Zum Dispensieren von Schmiermitteln und Ölen der NLGI-Sorten Nr. 000 bis Nr. 2 mit mindestens 40 cSt. Gerät darf nur von geschultem Personal verwendet werden. Für den Einsatz in explosionsgefährdeten Umgebungen und Gefahrenzonen nicht geeignet. Gerätenummern, siehe Seite 3 5100 psi (35,1 MPa, 351,6 bar) zulässiger Betriebsüberdruck Wichtige Sicherheitshinweise...
-
Seite 2: Inhaltsverzeichnis
Fett einfüllen ......17 Graco-Standardgarantie ....34 Befüllung der Öleinheit . -
Seite 3: Schmiermittel-Modelle
Schmiermittel-Modelle Schmiermittel-Modelle Größe des Niedrig- Speicherbehälters Modell Abstreifer Folge- füllstand 2 Liter 4 Liter 8 Liter 94G000 94G001 94G002 94G003 94G004 94G005 94G012 94G013 94G014 94G015 94G016 94G017 94G024 94G025 94G026 94G027 94G028 94G029 94G048 94G049 94G050 94G051 94G052 94G053... -
Seite 4: Modelle Für Schmieröl
Modelle für Schmieröl Modelle für Schmieröl Größe des Niedrig- Speicherbehälters Modell füllstand 2 Liter 4 Liter 8 Liter 94G030 94G031 94G032 94G033 94G034 94G035 94G057 94G058 94G059 94G060 94G061 94G062 332585H... -
Seite 5: Warnhinweise
Warnhinweise Warnhinweise Die folgenden Warnhinweise betreffen die Einrichtung, Verwendung, Erdung, Wartung und Reparatur dieses Geräts. Das Symbol mit dem Ausrufezeichen steht bei einem allgemeinen Warnhinweis und die Gefahrensymbole beziehen sich auf Risiken, die während bestimmter Arbeiten auftreten. Wenn diese Symbole in dieser Betriebsanleitung oder auf Warnschildern erscheinen, müssen diese Warnhinweise beachtet werden. - Seite 6 Warnhinweise WARNUNG GEFAHR DURCH EINDRINGEN DES MATERIALS IN DIE HAUT Material, das unter hohem Druck aus dem Dosiergerät, aus undichten Schläuchen oder Bauteilen austritt, kann in die Haut eindringen. Diese Art von Verletzung sieht unter Umständen lediglich wie ein einfacher Schnitt aus. Es handelt sich aber tatsächlich um schwere Verletzungen, die eine Amputation zur Folge haben können.
-
Seite 7: Installation
Installation Installation Komponentenbezeichnung Modelle für Schmieröl Schmiermittel-Modelle Pumpenmodelle für Schmierfett mit Druckfolgeplatte . 1: Zeichenerklärung: Behälter Modellnummer/Seriennummer Pumpenelement Druckfolgeplatte (ausschließlich Pumpenmodelle für Druckentlastungsventil (Nicht enthalten/erforderlich) Schmierfett / nicht für alle Schmierfett-Pumpenmodelle Zerk-Einlassverschraubung (1 inbegriffen /ausschließlich verfügbar) Pumpenmodelle für Schmierfett) Entlüftungsöffnung Strom, DIN (falls vorhanden) Füllkappe (ausschließlich Pumpenmodelle für Schmieröl) Strom, CPC (falls vorhanden) -
Seite 8: Typische Installation
Installation Typische Installation An Sicherung/Stromversorgung angeschlossen Progressive Verteilerventile Druckentlastungsventil Zu den Schmierstellen (erforderlich, vom Benutzer bereitzustellen) Auswahl eines Einbauortes GEFAHR DURCH AUTOMATISCHE SYSTEMAKTIVIERUNG Eine unerwartete Systemaktivierung kann zu schweren Verletzungen führen, einschließlich Materialeinspritzung in die Haut und Amputation. Das Gerät besitzt einen Automatiktimer, der das Pumpenschmiersystem aktiviert wenn Stromzufuhr angeschlossen oder Programmfunktion beendet wird. -
Seite 9: Systemkonfiguration Und Verdrahtung
Stromschlags. Die Schmiermittelpumpe darf korrekt bemessene Sicherung installiert sein. nur von einem qualifizierten Elektriker unter Einhaltung aller nationalen sowie lokalen Sicherungssätze können von Graco bezogen werden. Gesetze und Bestimmungen installiert werden. Die folgende Tabelle enthält die für Ihre Ein ortsfester Anschluss der Schmiermittelpumpe: Eingangsspannung geeignete Sicherung und die entsprechende Graco-Sicherungssatznummer. -
Seite 10: Schalt- Und Installationspläne
Installation Schalt- und Installationspläne HINWEIS: Graco liefert G1 ohne Netzkabel. Netzkabel können bei Graco käuflich erworben werden oder der Benutzer kann eigene Netzkabel verwenden. Siehe Tabelle 1 zu Hinweisseiten mit zusätzlichen Informationen über Graco Netzkabel. Tabelle 1: Graco Netzkabel Kabel Teilenr. - Seite 11 Installation DIN-Netzkabel AC - 15 ft: Artikelnr. 123358 Spezifikationen von DIN-Anschlüssen • DIN 43650 Form A, 18 mm, entsprechend den Anweisungen des Netzkabelherstellers zusammengebaut • Für mindestens 6 A bei 250 VAC ausgelegt Netzkabelspezifikationen • Vereinigte Staaten/Kanada:3 Leiter 16 AWG UL62 und CSA 22.2 Nr. 49 aufgeführtes SOOW-Kabel mit schwarzer, weißer, grüner Isolierung •...
- Seite 12 Installation DIN-Netzkabel DC - 15 Fuß: Artikelnr. 123358 Spezifikationen von DIN-Anschlüssen • DIN 43650 Form A, 18 mm, entsprechend den Anweisungen des Netzkabelherstellers zusammengebaut • Für mindestens 6 A bei 250 VAC ausgelegt Netzkabelspezifikationen • Vereinigte Staaten/Kanada:3 Leiter 16 AWG UL62 und CSA 22.2 Nr. 49 aufgeführtes SOOW-Kabel mit schwarzer, weißer, grüner Isolierung •...
-
Seite 13: Spezifikationen Von Cpc-Anschlüssen
Installation PC-Netzkabel DC - 3-polig, 15 Fuß: Artikelnr. 127783 Spezifikationen von CPC-Anschlüssen • SEA/Indien/Australien: 3 Leiter, 1,5 mm zugelassenes H07RN-F mit blauer, brauner, • Eine 1,5 mm Steckverbindung AMP 967650-1 mit grün/gelber Isolierung 7 Steckerplätzen • Drei Buchsen AMP 962999-1 mit 16-14 Gauge •... - Seite 14 Steckverbindung am Kabel entsprechend der Betriebszyklusses über Fernbedienung, bei gewünschten Zugentlastungskonfiguration gleichzeitiger Verwendung eines 5-poligen CPC- sichern. Kabels, ist bei Graco erhältlich. Weitere Informationen zu diesen Sätzen erhalten Sie bei Ihrem örtlichen Netzkabelspezifikationen Graco Händler oder beim Graco Kundendienst. •...
-
Seite 15: Stecker Am Gehäuse
Installation Stecker am Gehäuse Stecker am Kabel Beispiel eines Schaltplans 12V Pumpe - 7.5A - Graco Satz Nr. 571039 Sicherung 24V Pumpe - 4A - Graco Satz Nr. 571040 Anlasser Manueller Betriebsschalter Reaktion Signalanzeige am Fernbedienort Standardmäßige Signalanzeige an Fernbedienort (über 5-adriges CPC-Netzkabel) -
Seite 16: Gerät Einrichten
Gerät einrichten Gerät einrichten Druckentlastung Druckentlastung befolgen,wenn dieses Symbol zu sehen ist. Dieses Gerät bleibt unter Druck, bis der Druck manuell entlastet wird. Zu Vermeidung von ernsthaften Verletzungen durch Kontakt mit unter Druck stehendem Applikationsmaterial oder beweglichen Teilen sind nach Abschluss Verbindung mit zusätzlichen des Spritzvorgangs sowie vor Reinigung, Prüfung oder Wartung des Geräts die Schritte... -
Seite 17: Fett Einfüllen
Gerät einrichten Fett einfüllen 3. Befüllen Sie den Schmiermittelbehälter bis zum maximal zulässigen Füllstand (Füllstandslinie) Um optimale Leistung von G1 sicherzustellen: mit NLGI-Schmierfett. • Verwenden Sie ausschließlich Schmierfette HINWEIS: Die im hinteren Bereich des der NLGI-Klassen Nr. 000 bis Nr. 2, die für Ihre Schmiermittelbehälters befindliche Entlüftungsöffnung Anwendung, für eine automatische Dosierung darf nicht als Überfüllungsöffnung/-anzeige verwendet... -
Seite 18: Befüllung Der Öleinheit
Gerät einrichten Ansaugen Schmiermittelwechsel Verwenden Sie bei einem Wechsel des Schmiermittels HINWEIS: Die Pumpe muss nicht bei jedem Füllen mit stets mit der Anwendung kompatible Schmiermittel. Schmierfett entlüftet werden. Das Entlüften ist nur bei Erstbenutzung oder bei einem Befüllung der Öleinheit Trockenlaufen der Schmiermittelpumpe erforderlich. -
Seite 19: Steuerungseinstellung Des Plus-Modells
Steuerungseinstellung des Plus-Modells Steuerungseinstellung des Plus-Modells Überblick über die Steuerkonsole (A . 13) HINWEIS: Die Anleitungen für das Programmieren beginnen ab Seite 20. AUS-ZEIT • Die blinkende LED unter AUS zeigt an, EIN-ZEIT dass die AUS-Zeitsequenz aktiv ist. NIEDRIGSTANDFEHLER • Der Wert wird in SS eingegeben. -
Seite 20: Anweisungen
Die G1-Steuerung erfordert für einen Zugriff auf die Programmierfunktionen des Geräts vom Bediener . 14 keine PIN. Graco ist sich jedoch bewusst, dass einige Benutzer die Programmierfunktionen schützen Einschalten von Gerätemodellen mit möchten, weshalb eine Option für eine zusätzliche Steuerung PIN-Autorisierung verfügbar ist. - Seite 21 Steuerungseinstellung des Plus-Modells 3. Durchlaufen Sie mithilfe 3. Der Cursor wird der AUF- oder ABWÄRTS- automatisch für die Pfeiltaste die Zahlen 0 bis Eingabe des ersten PIN- 9, bis die gewünschte Zahl Zeichens positioniert. im zweiten HH-Zahlenfeld Durchlaufen Sie mithilfe der erscheint.
-
Seite 22: Erweiterte Programmierung
Erweiterte Programmierung Erweiterte Programmierung Erweiterte Einstellung Format/Beschreibung Anwendungsgrund Option Sperr- Setup-Modus über PIN Verhindert eine Veränderung der Einstellungen durch Code (optional) sichern unbefugte Benutzer. Firmware 4.01 und höher - Niedrigfüllstand mit Steuerungseinheiten Rückstellen Niedrigfüllstand Änderung Niedrigfüllstandsfehler Diese Funktion ändert das Verhalten des beim Einschalten beim Einschalten. -
Seite 23: Modelle Mit Firmware 4.01 Oder Höher
Erweiterte Programmierung Modelle mit Firmware 4.01 oder höher A10 - Rückstellen Niedrigfüllstand beim Einschalten. Diese Funktion ändert das Verhalten des Niedrigfüllstands beim Einschalten der Pumpe. Bei aktivem A10 wird der Fehler Niedrigfüllstand gelöscht, wenn die Pumpe aus- und wieder eingeschaltet wird. Die Pumpe vollführt 5 Umdrehung und überprüft damit, ob der Zustand Niedrigfüllstand noch vorhanden ist. -
Seite 24: Betriebsmodus
Betriebszyklusses über Fernbedienung, bei gleichzeitiger Verwendung eines 5-poligen CPC- Diese Sequenz wiederholt sich so lange, Kabels, ist bei Graco erhältlich. Weitere Informationen bis das Gerät neu programmiert wird oder zu diesen Sätzen erhalten Sie bei Ihrem örtlichen ein Niedrigfüllstandsfehler auftritt. -
Seite 25: Fehlerbehebung
Gewünschte ON/OFF-Zeiten nicht Erlaubte OFF-Zeit: 1-24 Stunden unterschiedliche Betriebszyklen erfordert, einstellbar (in vollen Minuten- oder Stunden- wenden Sie sich an den Graco- Schritten) Kundendienst. Prüfen Sie, ob das Gerät wie vorgesehen Das Gerät geht nicht nach der Die Zeit wurde irrtümlich als MM anstatt programmiert wurde. -
Seite 26: Zusätzliche Fehler/Warnungs-Szenarien Für Firmware Versionen 0402
Wartung Zusätzliche Fehler/Warnungs-Szenarien für Firmware Versionen 0402 Alarmtyp Erscheinungsbild Beschreibung Lösung Niederspan- Die Spannung an Spannung und nungsfehler der Stromquelle ist verfügbare zu niedrig. Stromabgabe an der Stromquelle der Pumpe. Halten Sie die RESET- Taste gedrückt, um die Störung zurückzusetzen. Lubrication Pump Wartung Frequenz... -
Seite 27: Teile: 2-Liter-Modelle
Teile: 2-Liter-Modelle Teile: 2-Liter-Modelle Ölspeicher Nur Niedrigstand-Modelle mit Schmiermittel Nur Folgeplatten-Modelle Nur Niedrigstand-Modelle mit Öl Mit 0,45 N.m (4 in-lbs) Mit 3,4 N.m (30 in-lbs) Mit 5,6 N.m (50 in-lbs) festziehen 332585H... -
Seite 28: Teile: 4- Und 8-Liter-Modelle
Teile: 4- und 8-Liter-Modelle Teile: 4- und 8-Liter-Modelle Ölspeicher Nur Niedrigstand-Modelle mit Schmiermittel Nur Folgeplatten-Modelle Nur Niedrigstand-Modelle mit Öl Mit 0,45 N.m (4 in-lbs) Mit 3,4 N.m (30 in-lbs) Mit 5,6 N.m (50 in-lbs) 332585H... -
Seite 29: Teile
Teile Teile Artikel-Nr. Beschreibung Menge Artikel-Nr. Beschreibung Menge BASIS, Form- BEHÄLTER, 4 Liter, Fett, enthalten im Satz 571183 278142 BODEN, Abdeckung SPEICHER, 4 Liter, Öl, enthalten 115477 SCHRAUBE, Bodenabdeckung im Satz 571182 O-RING, 258 (grün), enthalten 124396 im Satz 571042, 571043, 571044, SPEICHER, 8 Liter Schmiermittel 571045, 571069, 571179 SPEICHER, 8 Liter, Öl, enthalten im... -
Seite 30: Installations- Und Reparatursätze
Teile Druckentlastungsventile Sicherungen Wichtige Informationen zum Teil Beschreibung Druckentlastungsventil 16C807. 571039 SICHERUNG, 12 Volt DC Das Druckentlastungsventil 16C807 kann nur an G1 und G3-Pumpen verwendet werden. Ist nicht zur 571040 SICHERUNG, 24 Volt DC Verwendung mit anderen Produkten vorgesehen. Das Druckentlastungsventil Installations- und Reparatursätze verwendet zum Einstellen des Druckentlastungspunktes eine... -
Seite 31: Technische Daten
Technische Daten Technische Daten Maximaler Betriebsdruck 35,1 MPa (351,6 bar, 5100 psi) Spannung 100-240 VAC 88 - 264 V AC/0,8 A Leistung 90 VA, 47/63 Hz, Einphasig, Zustrom/Anzugsstrom, max 40A (1ms) 12 VDC 9-16 VDC; 5 A Stromstärke, 60 W, Zustrom/Anzugsstrom 12 A 24 VDC 18-32 VDC;... -
Seite 32: Befestigungsmuster
Technische Daten Befestigungsmuster Für eine korrekte Montagekonfiguration entweder Option 1 oder Option 2 wählen. Siehe Teilenummer 126916 Vorlage. Option 1 0,367 Zoll 7,087 Zoll 9,3 mm 180,0 mm 2x Ø 0,366 Zoll 1,180 Zoll 9,3 mm 30,0 mm 3,268 Zoll 83,0 mm 3,544 Zoll 90,0 mm... - Seite 33 Hinweise Hinweise 332585H...
-
Seite 34: Graco-Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
