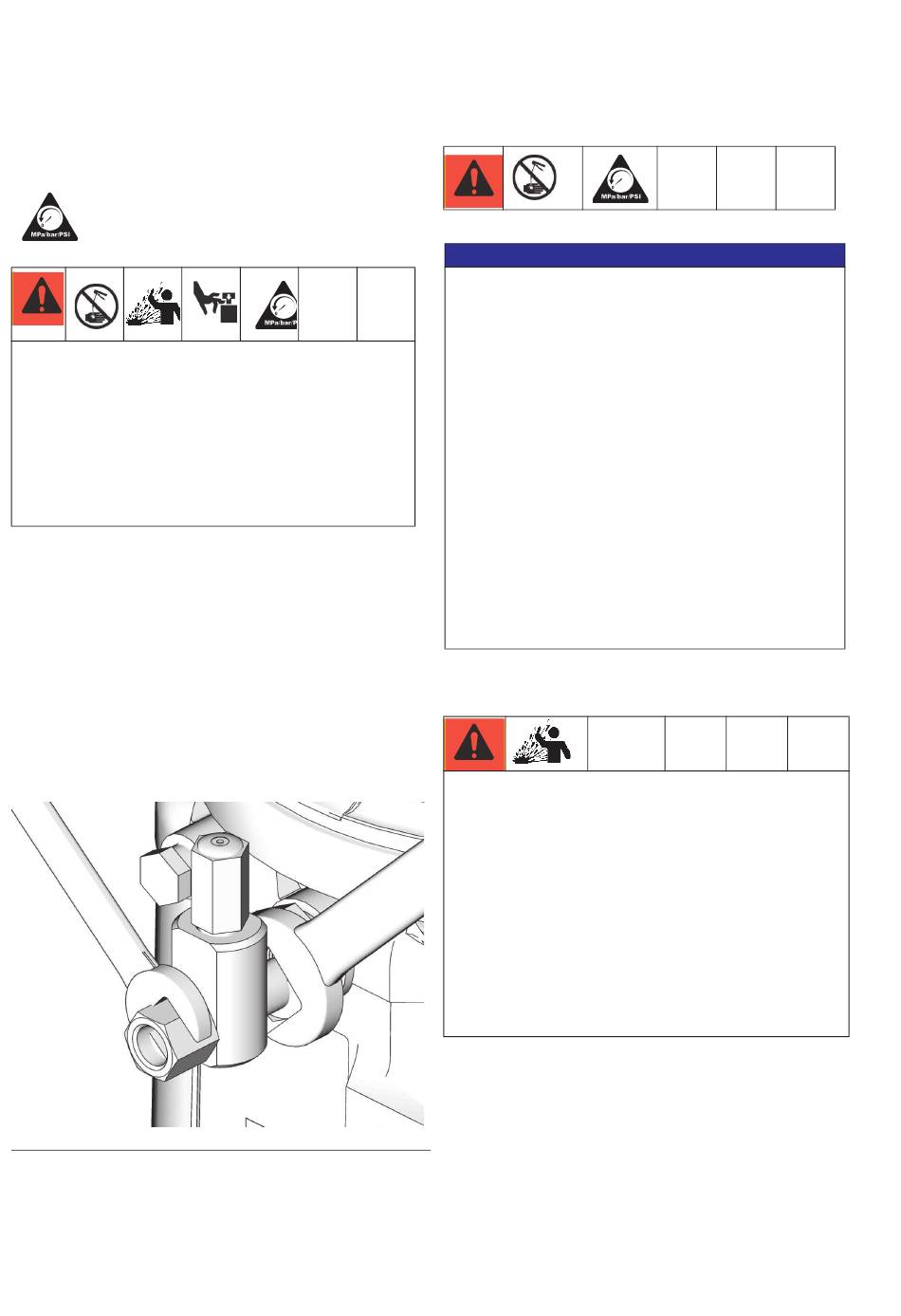

Druckentlastung
Der Vorgehensweise zur Druckentlastung
folgen, wenn Sie dieses Symbol sehen.
Dieses Gerät bleibt unter Druck, bis der Druck
manuell entlastet wird. Zu Vermeidung von erns-
thaften Verletzungen durch Kontakt mit unter
Druck stehendem Applikationsmaterial oder
beweglichen Teilen sind nach Abschluss des
Spritzvorgangs sowie vor Reinigung, Prüfung
oder Wartung des Geräts die Schritte zur Druck-
entlastung durchzuführen.
Führen Sie eine Druckentlastung des Systems
durch, indem Sie zwei am Pumpenelement und an
der Pumpenelementverschraubung gekonterte Maul-
schlüssel ansetzen und dabei langsam ausschließ-
lich das Fitting lockern, bis dieses lose ist und kein
Schmiermittel oder Luft aus der Fitting austritt.
HINWEIS: Beim Lösen der Pumpenelementver-
schraubung dürfen Sie dabei das Pumpenelement
selbst NICHT lösen. Ein Lösen des Pumpenelements
verändert das Dosiervolumen.
A
. 6
BB
16
Verbindung mit zusätzlichen
Fittings
ACHTUNG
Schließen Sie keine nicht abgefangene Ausrüstung
an die zusätzlichen Fittings (z. B. an Einfüllstutzen
und Pumpenelement) an. Der Anschluss von nicht
abgefangener Ausrüstung an diese Anschlüsse kann
zu irreparablen Gehäuseschäden führen.
•
Wenn irgendetwas an das Pumpenelement oder
an zusätzliche Fittings angeschlossen wird, soll-
ten stets zwei Schraubenschlüssel verwendet
werden, die entgegengesetzte Richtungen
gedreht werden. Ein Beispiel ist in A
stellt.
•
Ziehen Sie die Pumpenelementanschlussstü-
cke mit einem Anzugsmoment von 5,6 N•m
(50 in. lbs) an.
•
Das Pumpenelement am Gehäuse mit einem
Anzugsmoment von 5,6 N•m (50 in. Lbs) festzie-
hen.
Druckentlastungsventile
Ein für das Schmiersystem geeignete Druckentlas-
tungsventil muss in Nähe des Pumpenauslasses ins-
talliert sein, um unbeabsichtigte Druckanstiege im
System zu verringern und G1-Pumpe vor Beschädi-
gung zu schützt.
•
Nur ein Druckentlastungsventil verwenden, das
den spezifizierten Betriebsdruck der jeweiligen
G1-Pumpe nicht übersteigt. Siehe Technische
Spezifikationen, Seite 33.
•
Ein Druckentlastungsventil vor sämtlichen
zusätzlichen Fittings installieren.
. 6 darge-
BB
