IT

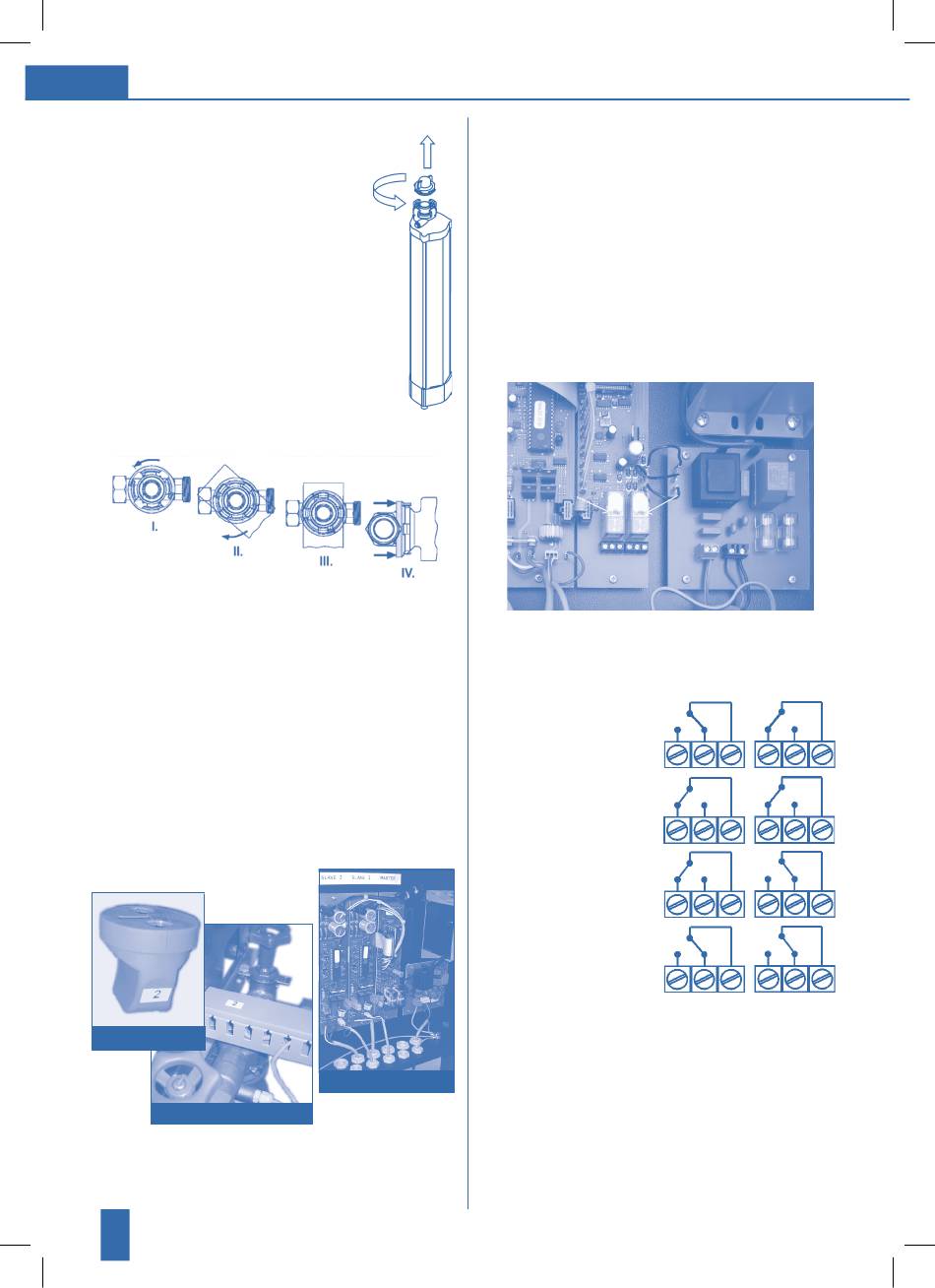

5.4.5. Togliere dall'imballaggio l'unità attiva
compresa nel volume di fornitura e
rimuovere il tappo di trasporto.
Inserire l'unità attiva sul ripartitore di
collegamento AQA total.
I. Ruotare verso sinistra l'anello
di sicurezza fino all'arresto.
II. Premere negli spazi liberi gli
innesti dentati dell'unità attiva
fino all'arresto.
III. Ruotare in senso orario l'unità
attiva di 45° fino all'arresto.
IV. Tirare l'anello di sicurezza con
entrambe le mani fino allo
scatto in posizione in direzione
dell'unità attiva. In questo modo l'unità attiva
è protetta da eventuali rotazioni involontarie.
Per allentare la sicurezza contro la rotazione pre-
mere l'anello di sicurezza su entrambe le linguette
e spingere verso l'alto con entrambe le mani.
5.4.6. Collegare il cavo degli elettrodi sul lato
inferiore dell'unità attiva con una spina in
plastica.
Importante: sulla canalina del cavo e sulla spina in
plastica sono applicati dei numeri. Collegare semp-
re la spina in plastica solo nell'unità attiva che riporta
il numero corrispondente sulla canalina del cavo so-
pra l'unità attiva. (Nota: ad ogni unità attiva è asseg-
nata una scheda slave con il numero corrispondente
nella scatola di comando).
Spina in plastica
Canalina cavo
62
5.4.7. OPTIONAL:
Uscita di segnali ZLT. Il comando
dell'apparecchio è dotato di 2 relè a
potenziale zero. Aprire la scatola di
comando con la chiave fornita. I relè sono
posizionati sulla scheda master (prestare
attenzione alla scritta "MASTER").
Sono disponibili i seguenti segnali ZLT:
1. Segnale di "Promemoria sostituzione
Refill" e "Sostituzione Refill"
2. Segnale di guasto
Relè 2
I relè ZLT cadono in caso di uscita di un segnale e in
caso di mancanza di corrente.
1. Posizione relè in
condizione normale
2. Promemoria sostitu
zione Refill≤
3. Sostituzione Refill
4. Mancanza di corrente
o guasto dell'impianto
5.4.8. Verificare l'installazione regolare
dell'impianto!
Schede

6. Messa in funzione

Raccomandiamo di far effettuare la messa in funzio-
ne dal nostro servizio clienti di fabbrica.
Importante: è assolutamente necessario rispettare la
sequenza della messa in funzione!
Relè 1
Relè 1 Relè 2
