3 Batterien installieren
3.8 Batterieanschlussleitung zwischen BMS und Batterie
anschließen
Die Batterieanschlussleitung (BE-K1320) verbindet das BMS mit dem Plus-Pol der linken Batterie
und dem Minus-Pol der rechten Batterie.
Vorgehensweise:
1
Den Stecker mit der Bezeichnung HVB der Batterieanschlussleitung [8] in die Buchse B+ B-
des BMS stecken.
2
Den roten Stecker mit der Bezeichnung BAT PLUS der Batterieanschlussleitung [8] in die rote
Buchse des Plus-Pols der linken Batterie stecken.
3
Den schwarzen Stecker mit der Bezeichnung BAT MINUS der Batterieanschlussleitung [8] in
die schwarze Buchse des Minus-Pols der rechten Batterie stecken.

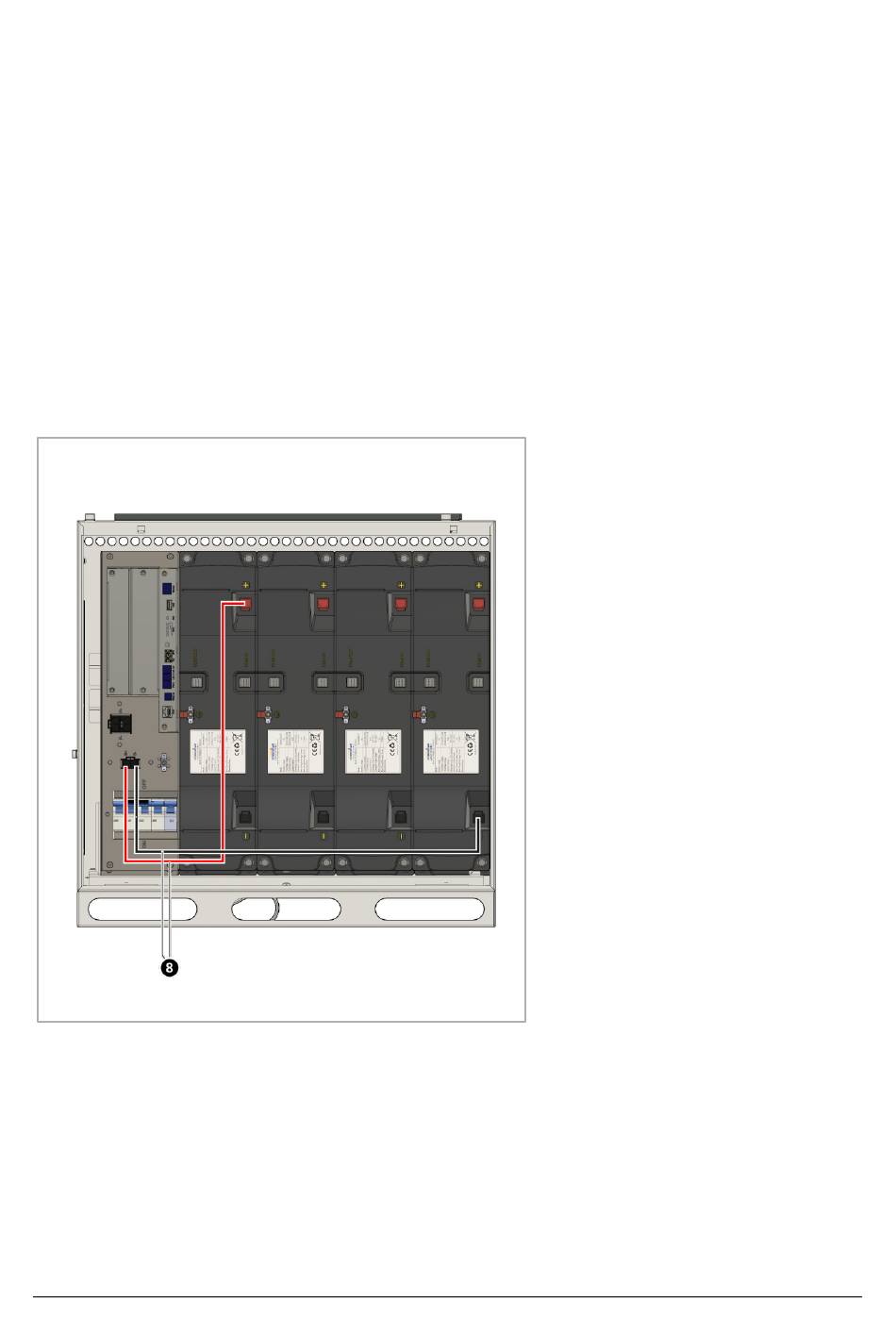

Abb. 28: Batterieanschlussleitung anschließen
40 Batterieinstallation im S10 X Aufbauvariante COMPACT | V1.20
