3.11 Schematische Übersicht aller Kabel der Batterieinstallation

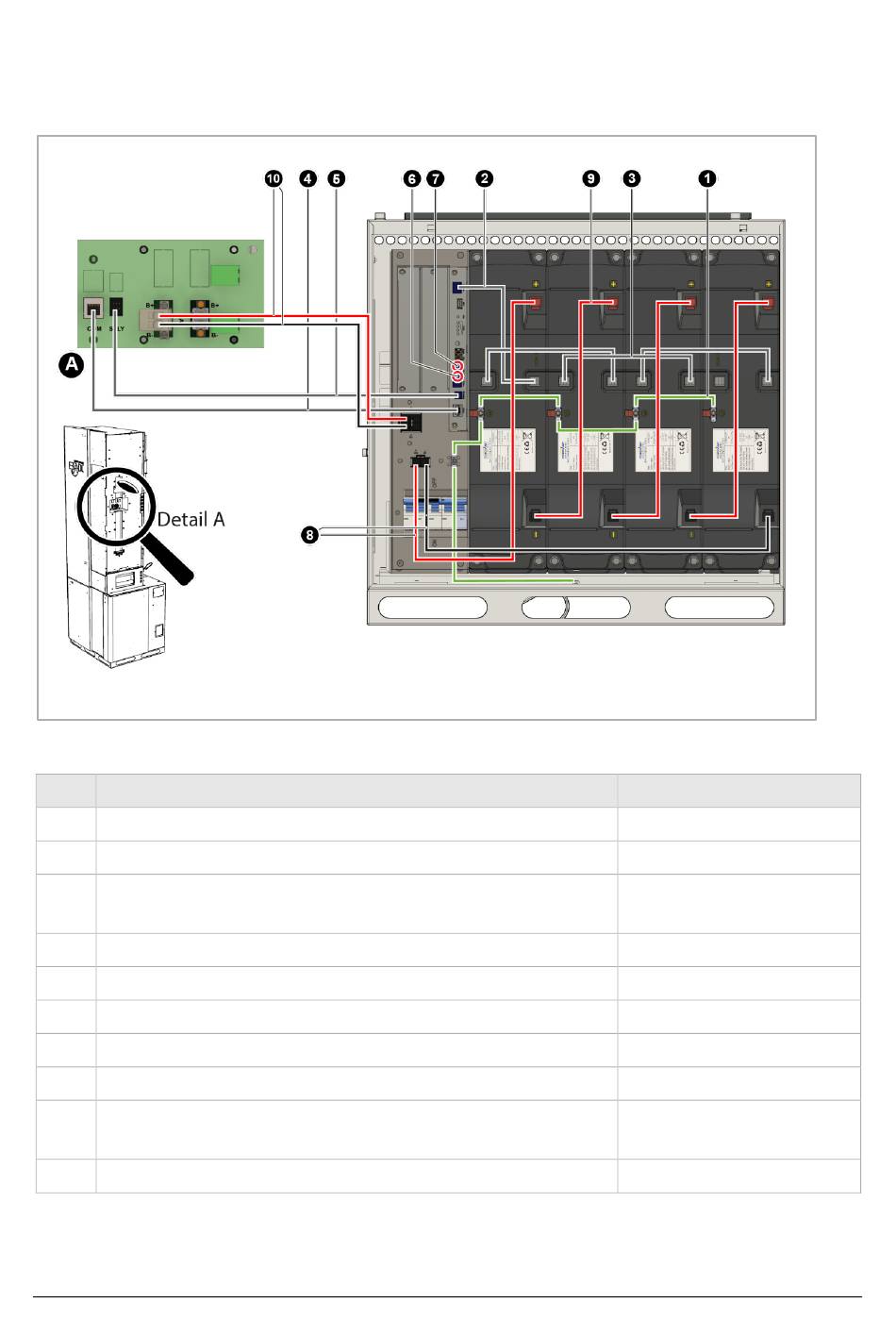

Abb. 31: Übersicht der Batterieverkabelung
Pos. Beschreibung
[1] PE-Leitungen (BE-K1234)
[2] Batterieanschlussleitung (BE-K1319)
[3] Batterie-Kommunikationsleitungen (BE-K1324)
[4] Kommunikationsleitung (BE-K1323)
[5] Batterieanschlussleitung (BE-K1322)
[6] Brückenstecker (BE-K1332)
[7] Brückenstecker (BE-K1333)
[8] Batterieanschlussleitung (BE-K1320)
[9] Batterieanschlussleitungen BAT-BAT (BE-K1321)
[10] Batterieanschlussleitung (BE-K1329)
DCB-ZAH – Batterie-Installationsanleitung Batterieinstallation im S10 X Aufbauvariante COMPACT | V1.20
3 Batterien installieren
Anzahl
Anzahl der Batterien
1
Anzahl der Batterien
minus eins
1
1
1
1
1
Anzahl der Batterien
minus eins
1
43
