2 Batterien montieren
2.6
Batteriemodule einsetzen
Vorgehensweise:
1
Das Batteriemodul [1] hochkant mit den Anschlüssen nach vorne neben das BMS bis zur
Rückwand in den Batterieschrank stellen. Der Pluspol zeigt nach oben.
2
Das zweite und dritte Batteriemodul [2, 3] analog zum vorherigen Schritt in den Batterieschrank
stellen.
3
Die Linsenkopfschrauben [4] mit einem Torx-Schraubendreher TX20 lösen.
–
Zum Lösen reicht eine halbe Umdrehung.
Hinweis:
Wird ein viertes Batteriemodul eingesetzt, müssen die Batterie-Haltewinkel [4] entfernt
werden. Die weiteren Schritte entfallen.

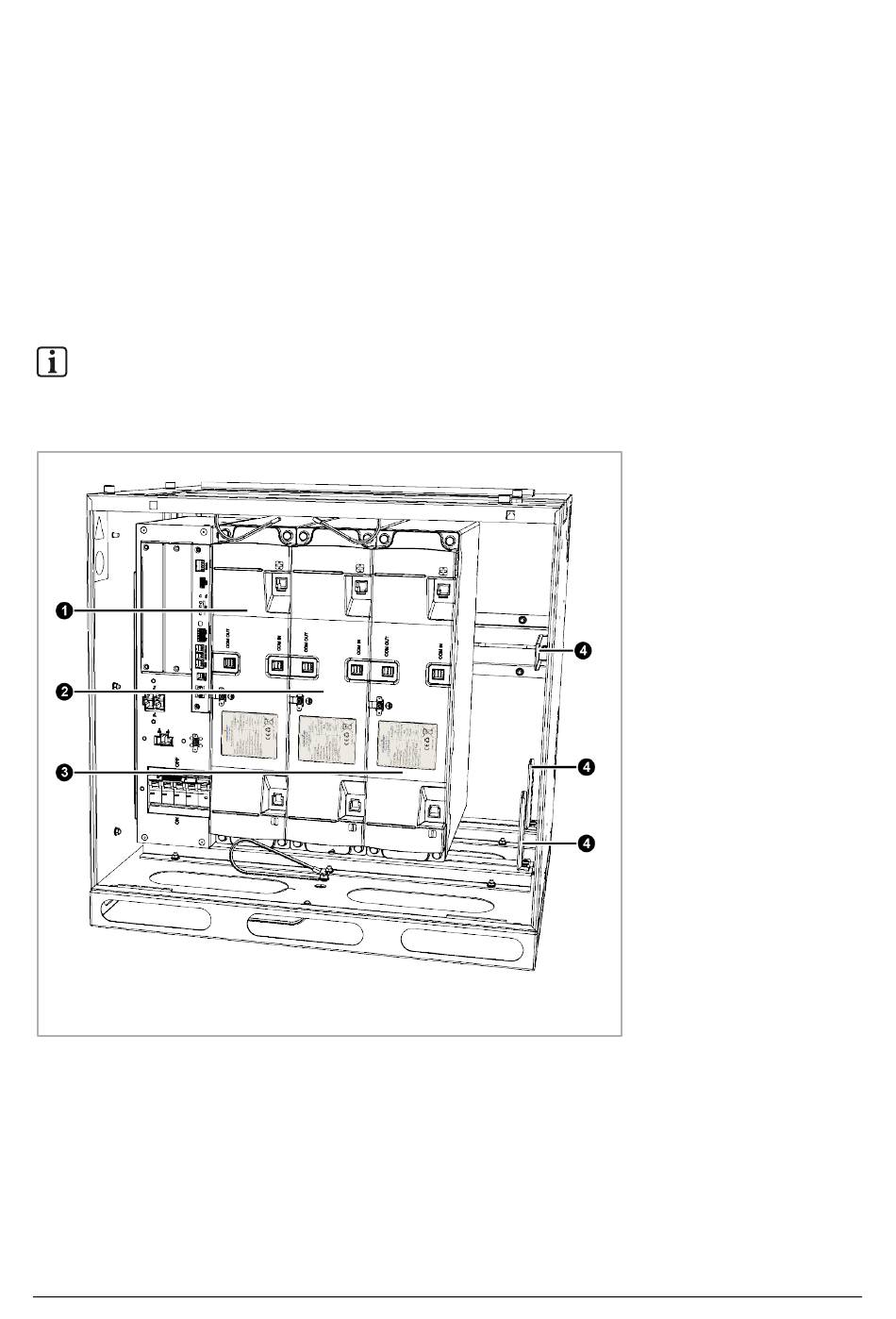

Abb. 18: Batterien einsetzen
28
Batterieinstallation im S10 X Aufbauvariante COMPACT | V1.20
HagerEnergy GmbH
DCB-ZAH – Batterie-Installationsanleitung
