3.5 Batterieleistungskabel „POWER-BAT-JB" zwischen BMS und
Batterie anschließen
Das Batterieleistungskabel dient der Leistungsverkabelung zwischen dem BMS und den Batterien.
Vorgehensweise:
1
Den 2-poligen Stecker des Batterieleistungskabels [6] in das BMS stecken.
2
Den roten Stecker des Batterieleistungskabels in den Plus-Pol der Batterie [D] stecken.
3
Den schwarzen Stecker des Batterieleistungskabels in den Minus-Pol der Batterie [A] stecken.

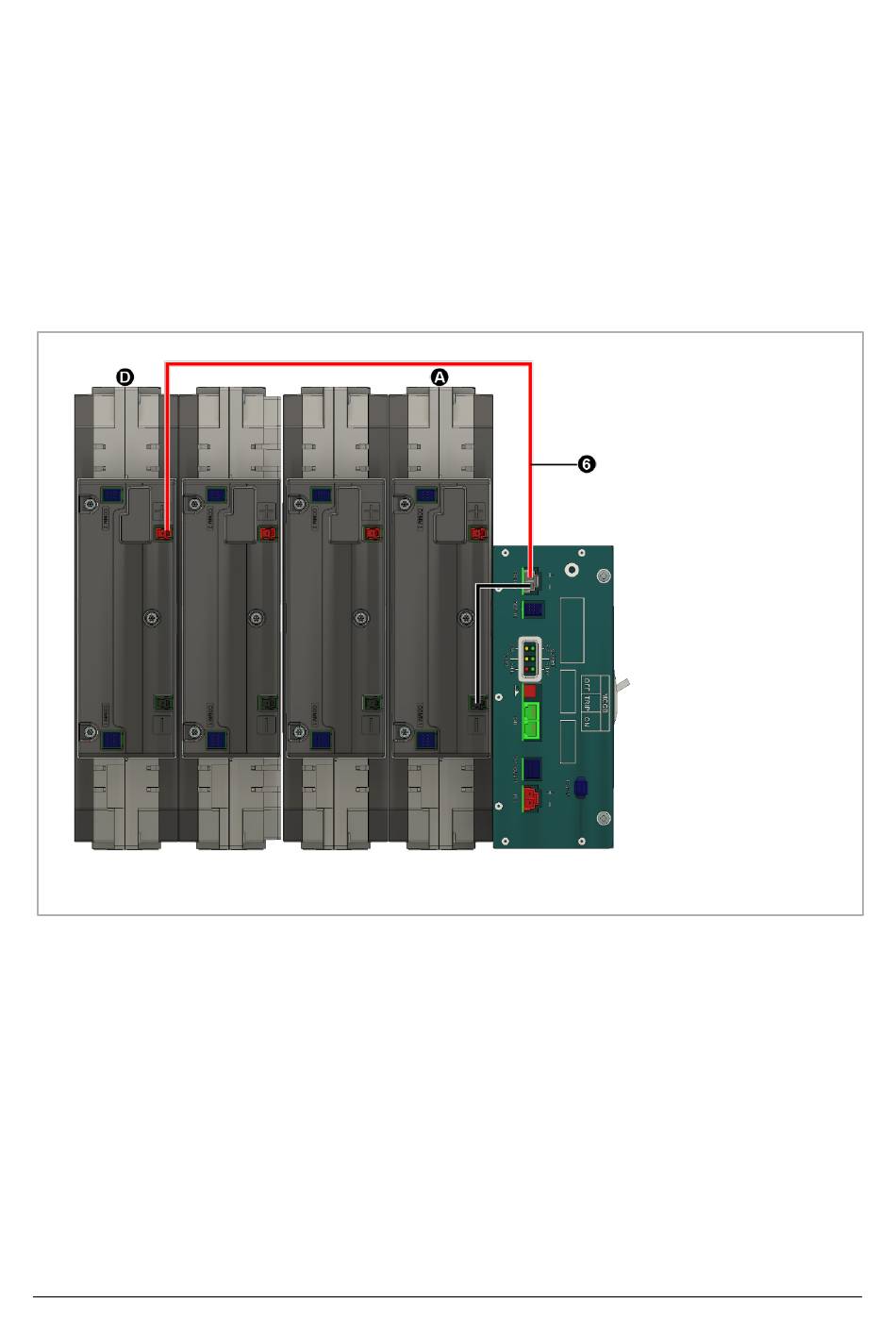

Abb. 20: Batterieleistungskabel BE-K1278 anschließen
