13. Ziehen Sie das Kabel des rechten Lüfters von der Systemplatine ab.
14. Trennen Sie das Lautsprecherkabel von der Hauptplatine.
15. Öffnen Sie den Riegel und trennen Sie das Touchpadkabel von der Hauptplatine.
16. Öffnen Sie die Verriegelung und trennen Sie das Tastatursteuerungsplatinenkabel von der Systemplatine.
17. Ziehen Sie das Kabel des linken Lüfters von der Systemplatine ab.
18. Öffnen Sie den Riegel und trennen Sie das Netzschalterkabel von der Hauptplatine.
19. Entfernen Sie die dreizehn Schrauben (M2x4), mit denen die Hauptplatine an der Handauflagen- und Tastaturbaugruppe
befestigt ist.
20.Halten Sie die linken und rechten Lüfter fest und heben Sie die Systemplatinenbaugruppe von der Handballenstützen- und
Tastaturbaugruppe heraus.
21. Entfernen Sie die
Lüfter- und
22.Entfernen Sie die
Ethernet- und
23.Entfernen Sie die USB-Platine.
24.Drehen Sie die Systemplatine um.
25.Nachdem alle oben genannten Schritte ausgeführt wurden, haben Sie nur noch die Systemplatine vor sich.
Systemplatine installieren
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

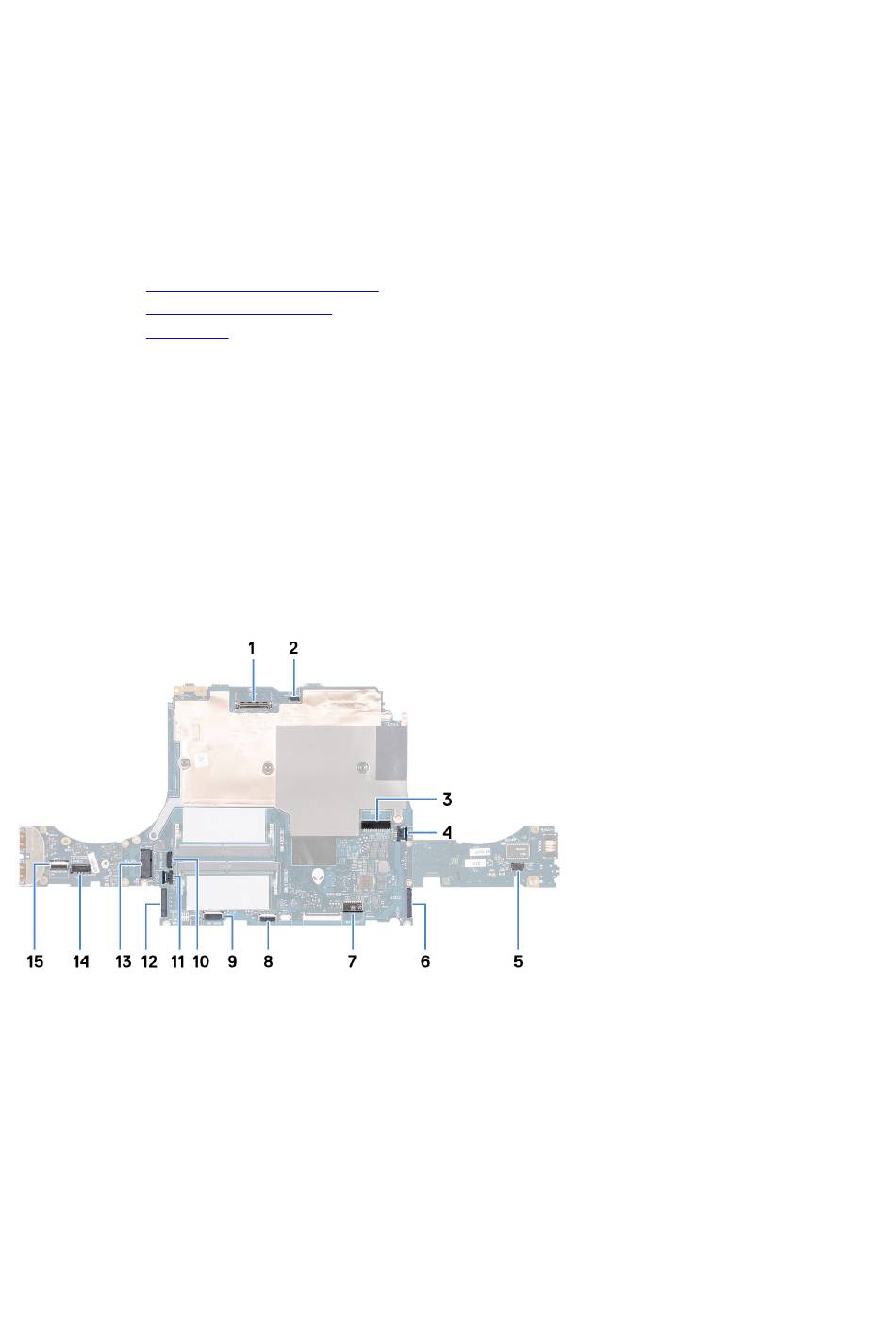

Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine.
1. Bildschirmkabel
2. Kabel für Alien-Kopf-LED
3. Netzadapter-Portkabel
4. Kabel des rechten Lüfters
5. Lautsprecherkabel
6. M.2-Kartensteckplatz für Solid-State-Laufwerk 2
7. Akkukabel
8. Touchpad-Anschluss
9. Tastatursteuerungsplatinenkabel
10. Kabel für Tron-Beleuchtung
11. Kabel des linken Lüfters
12. M.2-Kartensteckplatz für Solid-State-Laufwerk 1
54
Kühlkörperbaugruppe.
Audioplatine.
