Verwandte Anleitungen für Alienware 17 R5
Inhaltszusammenfassung für Alienware 17 R5

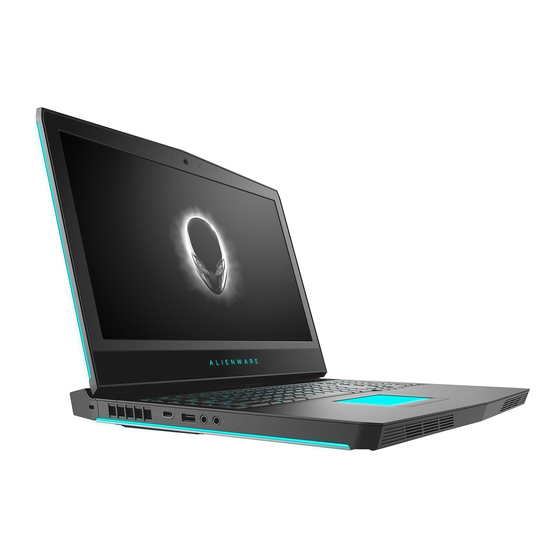

- Seite 1 Alienware 17 R5 Setup und technische Daten Computer-Modell: Alienware 17 R5 Vorschriftenmodell: P31E Vorschriftentyp: P31E002...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Anmerkungen, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS macht darauf aufmerksam, dass bei Nichtbefolgung von Anweisungen eine Beschädigung der Hardware oder ein Verlust von Daten droht, und zeigt auf, wie derartige Probleme vermieden werden können. -
Seite 3: Inhaltsverzeichnis
Einrichten des Computers..........5 ..... 5 Einrichten des Virtual Reality (VR)-Headsets – optional ..................5 HTC Vive ..................6 Oculus Rift ............ 8 Oculus Rift mit Touch-Funktion .............. 11 Alienware-Grafikverstärker Anzeigen..............12 ....................12 Basis ................... 13 Display ..................14 Vorderseite ..................14 Rückseite .................... - Seite 4 Intel Optane-Speicher ..................20 Tastatur ................... 21 Kamera ..................21 Touchpad ..............22 Touchpad-Gesten ....................22 Akku .....................23 Video ...................23 Netzadapter ..................24 Anzeige ..............25 Computerumgebung Tastenkombinationen...........26 Wie Sie Hilfe bekommen und Kontaktaufnahme mit Alienware.............. 28 ..............28 Selbsthilfe-Ressourcen ............29 Kontaktaufnahme mit Alienware...
-
Seite 5: Einrichten Des Computers
Schließen Sie den Netzadapter an und drücken Sie den Betriebsschalter. Einrichten des Virtual Reality (VR)- Headsets – optional ANMERKUNG: Das VR Headset ist separat erhältlich. ANMERKUNG: Wenn Sie den Alienware-Grafikverstärker mit Ihrem Computer verwenden, schlagen Sie nach unter Alienware- Grafikverstärker. -
Seite 6: Oculus Rift
Schließen Sie das HDMI-Kabel des HTCVive-Headsets an der Rückseite des Computers an. Verbinden Sie das USB-Kabel von der Vive Hub zum USB 3.1 Gen 1- Anschluss an der rechten Seite des Computers. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. - Seite 7 Schließen Sie das Oculus Rift Headset zum USB-Typ-A-Port an der rechten Seite Ihres Computers an. Schließen Sie den Oculus Rift Tracker zum USB-Typ-A-Port an der linken Seite Ihres Computers an. Verbinden Sie einen USB-Typ-C bis Typ-A-Dongle zum Thunderbolt-3-Port (USB Typ-C) an der Rückseite des Computers.
-
Seite 8: Oculus Rift Mit Touch-Funktion
Verbinden Sie den XBOX-Controller zum USB-Typ-A-Port am USB-Dongle. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Oculus Rift mit Touch-Funktion ANMERKUNG: Die USB-Dongles sind nur im Lieferumfang von Computern enthalten, die Oculus-zertifiziert sind. Sie können die Setup-Extras für Ihr VR-Headset auf www.dell.com/ VRsupport herunterladen und ausführen. - Seite 9 Schließen Sie das Oculus Rift Headset zum USB-Typ-A-Port an der rechten Seite Ihres Computers an. Schließen Sie einen USB-Typ-C bis Typ-A-Dongle am Thunderbolt-3-Port (USB Typ-C) auf der Rückseite Ihres Computers an. Schließen Sie den Oculus Rift Tracker zum USB-Typ-A-Port an der linken Seite Ihres Computers an.
- Seite 10 Schließen Sie einen USB Typ C- bis Typ A-Dongle an den USB 3.1 Gen 2- Anschluss (Typ C) an der linken Seite Ihres Computers an. Verbinden Sie den XBOX-Controller zum USB-Typ-A-Port am USB-Dongle. Verbinden Sie den Oculus Rift Tracker für Touch-Funktion zum USB-Typ-A- Port am Dongle.
-
Seite 11: Alienware-Grafikverstärker
Grafikkarte an Ihren Computer. Wenn Sie das Virtual Reality (VR) Headset verwenden, schließen Sie das HDMI- Kabel an der Grafikkarte an, die am Alienware-Grafikverstärker installiert ist. Das USB-Kabel vom VR Headset kann entweder an Ihrem Computer oder Ihrem Alienware-Grafikverstärker angeschlossen werden. -
Seite 12: Anzeigen
Drücken und 4 Sekunden lang halten, um ein Herunterfahren des Computers zu erzwingen. ANMERKUNG: Sie können das Verhalten des Betriebsschalters in den Energieoptionen anpassen. Makrotasten Vordefinierte Makros ausführen. Sie können die Makrotasten über das Alienware Command Center definieren. -
Seite 13: Display
Display Linkes Mikrofon Ermöglicht digitale Toneingaben für Audioaufnahmen und Sprachanrufe. Kamera Ermöglicht Video-Chats, Fotoaufnahmen und Videoaufzeichnungen. Kamerastatusanzeige Leuchtet, wenn die Kamera verwendet wird. Rechtes Mikrofon Ermöglicht digitale Toneingaben für Audioaufnahmen und Sprachanrufe. Tobii Eye-Tracker Anwendung, mit der Sie über Ihre Augen mit Ihrem Computer interagieren können. -
Seite 14: Vorderseite
Die Service-Tag-Nummer ist eine eindeutige alphanumerische Kennung, mit der Dell Servicetechniker die Hardware-Komponenten in Ihrem Computer identifizieren und auf die Garantieinformationen zugreifen können. Vorderseite Linker Lautsprecher Ermöglicht Audioausgabe. Rechter Lautsprecher Ermöglicht Audioausgabe. Rückseite Netzwerkanschluss (mit Anzeigen) Anschluss eines Ethernet-Kabels (RJ45) von einem Router oder Breitbandmodem für den Netzwerk- oder Internetzugang. -
Seite 15: Links
Bietet Datenübertragungsraten von bis zu 10 GBit/s für USB 3.1 Gen. 2 und bis zu 40 GBit/s für Thunderbolt 3. Externer Grafikanschluss Zum Anschluss eines Alienware-Grafikverstärkers, um die Grafikkartenleistung zu steigern. Netzadapteranschluss Schließen Sie einen Netzadapter an, um den Computer mit Strom zu versorgen und den Akku zu laden. -
Seite 16: Rechts
ANMERKUNG: Wenn die Ladung des Akkus in Ihrem Computer weniger als 10 Prozent beträgt, müssen Sie den Netzadapter zum Laden des Computers anschließen und USB-Geräte mit dem PowerShare-Anschluss verbinden. ANMERKUNG: Wenn ein USB-Gerät mit dem PowerShare- Anschluss verbunden wird, bevor der Computer ausgeschaltet ist oder sich im Ruhezustand befindet, müssen Sie es trennen und wieder anschließen, um den Ladevorgang zu ermöglichen. -
Seite 17: Technische Daten
Technische Daten Computermodell Alienware 17 R5 Systeminformationen Tabelle 1. Systeminformationen Prozessor Intel Core i7/i9 der 8. Generation Chipsatz Intel CM246 Betriebssystem Tabelle 2. Betriebssystem Unterstützte Betriebssysteme • Windows 10 Home (64 Bit) • Windows 10 Professional (64 Bit) Abmessungen und Gewicht Tabelle 3. -
Seite 18: Speicher
Speicher Tabelle 4. Arbeitsspeicher Steckplätze zwei SODIMM- Steckplätze DDR4 Geschwindigkeit 2 666 MHz Unterstützte Konfigurationen: 4 GB, 8 GB und 16 GB Speichermodulsteckplatz Speicher insgesamt 8 GB, 16 GB und 32 GB Anschlüsse und Stecker Tabelle 5. Anschlüsse und Stecker Extern: Netzwerk Ein RJ-45-Anschluss... -
Seite 19: Kommunikation
M.2-Karte • Drei M.2-Kartensteckplätze für SSD (SATA/PCIe) • Ein M.2-Kartensteckplatz für WLAN- und Bluetooth-Kombikarte Kommunikation Tabelle 6. Kommunikation - Technische Daten Ethernet 10/100/1.000 MBit/s Ethernet- Controller in Systemplatine integriert Wireless • Wi-Fi 802.11ac • Bluetooth 4.1 Wireless-Modul Tabelle 7. Wireless-Modul – Technische Daten Übertragungsrate Bis zu 1 733 Mbit/s Unterstützte Frequenzbänder... -
Seite 20: Bei Lagerung
• Spitze: 5 W Subwoofer-Ausgang • Durchschnittlich: 2 W • Maximal: 2,5 W Mikrofon Digital-Array-Mikrofone Bei Lagerung Ihr Computer unterstützt ein Festplattenlaufwerk und drei SSDs. Tabelle 9. Speicherspezifikationen Speichertyp Schnittstellentyp Kapazität Eine 2,5-Zoll-Festplatte SATA AHCI 6 GBit/s Bis zu 1 TB Ein M.2-2242-SSD Bis zu 1 TB •... -
Seite 21: Kamera
• Tastatur mit RGB für Einzeltasten Tastaturbefehl Auf einigen Tasten Ihrer Tastatur befinden sich zwei Symbole. Diese Tasten können zum Eintippen von Sonderzeichen oder zum Ausführen von Sekundärfunktionen verwendet werden. Zum Eintippen von Sonderzeichen drücken Sie auf „Umschalten“ und auf die entsprechende Taste. -
Seite 22: Touchpad-Gesten
• Vertikal: 1092 dpi Abmessungen • Höhe: 56 mm (2,20 Zoll) • Breite: 100 mm (3,94 Zoll) Touchpad-Gesten Weitere Informationen über Touchpad-Gesten für Windows 10 finden Sie im Microsoft Knowledge Base-Artikel 4027871 unter support.microsoft.com. Akku Tabelle 14. Akku „Intelligenter“ Lithium- „Intelligenter“... -
Seite 23: Video
Video Tabelle 15. Video Integriert Separat Controller Intel UHD-Grafikkarte • AMD Radeon RX570 • NVIDIA GeForce GTX 1060 • NVIDIA GeForce GTX 1070 • NVIDIA GeForce GTX 1080 ANMERKUNG: Die NVIDIA- Grafikkarten unterstützen G- Sync-Bildschirme. Speicher Gemeinsam genutzter • 6 GB GDDR5 Systemspeicher •... -
Seite 24: Anzeige
180 W 240 W 330 W Eingangsfreque 50 Hz–60 Hz Ausgangsnenns 19,50 V Gleichspannung pannung Temperaturberei Betrieb 0 °C bis 40 °C (32 °F bis 104 °F) Bei Lagerung -40 °C bis 70 °C (-40 °F bis 158 °F) Anzeige Tabelle 17. -
Seite 25: Computerumgebung
Blendfreier 17,3- Blendfreier 17,3- Blendfreier 17,3- Zoll-FHD- Zoll-QHD- Zoll-UHD- Bildschirm Bildschirm Bildschirm Unterstützung für Nein Tobii- Blickerfassung Bildschirmtechnol In Plane Switching In Plane Switching In Plane Switching ogie Einstellungen Die Helligkeit kann über Tastaturbefehle gesteuert werden. Computerumgebung Luftverschmutzungsklasse: G2 oder niedriger gemäß ISA-S71.04-1985 Tabelle 18. -
Seite 26: Tastenkombinationen
ANMERKUNG: Die Tastaturzeichen können je nach Tastatursprachkonfiguration variieren. Die in Tastenkombinationen verwendeten Tasten bleiben in allen Sprachkonfigurationen gleich. Tabelle 19. Liste der Tastenkombinationen Tasten Beschreibung Trennen des Alienware- Grafikverstärkers Wireless deaktivieren/aktivieren Audio stumm stellen Lautstärke reduzieren Lautstärke erhöhen Auf externe Anzeige umschalten Helligkeit reduzieren Helligkeit erhöhen... - Seite 27 Tasten Beschreibung ANMERKUNG: Sie können Modi konfigurieren und mehrere Aufgaben für die Makrotasten auf der Tastatur zuweisen.
-
Seite 28: Wie Sie Hilfe Bekommen Und Kontaktaufnahme Mit Alienware
Wie Sie Hilfe bekommen und Kontaktaufnahme mit Alienware Selbsthilfe-Ressourcen Über diese Online-Selbsthilfe-Ressourcen erhalten Sie Informationen und Hilfe zu Alienware-Produkten und -Services: Tabelle 21. Alienware-Produkte und Online-Selbsthilfe-Ressourcen Informationen zu Produkten und www.alienware.com Services von Alienware Anwendung Dell Help & Support (Dell... -
Seite 29: Kontaktaufnahme Mit Alienware
Kontaktaufnahme mit Alienware Informationen zur Kontaktaufnahme mit Alienware für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.alienware.com. ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar.
