5. Entfernen Sie das
M.2-2230-Solid-State-Laufwerk
Modell).
6. Entfernen Sie die Wireless-Karte.
7. Entfernen Sie die
hintere
8. Befolgen Sie Schritt 1 bis Schritt 20 des Verfahrens unter
ANMERKUNG: Die Hauptplatine kann zusammen mit der Ethernet- und Audioplatine, der USB-Platine und der Lüfter-
und Kühlkörperbaugruppe entfernt und installiert werden. Dies vereinfacht das Entfernen und Installieren und verhindert
außerdem, dass die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper unterbrochen wird.
Info über diese Aufgabe

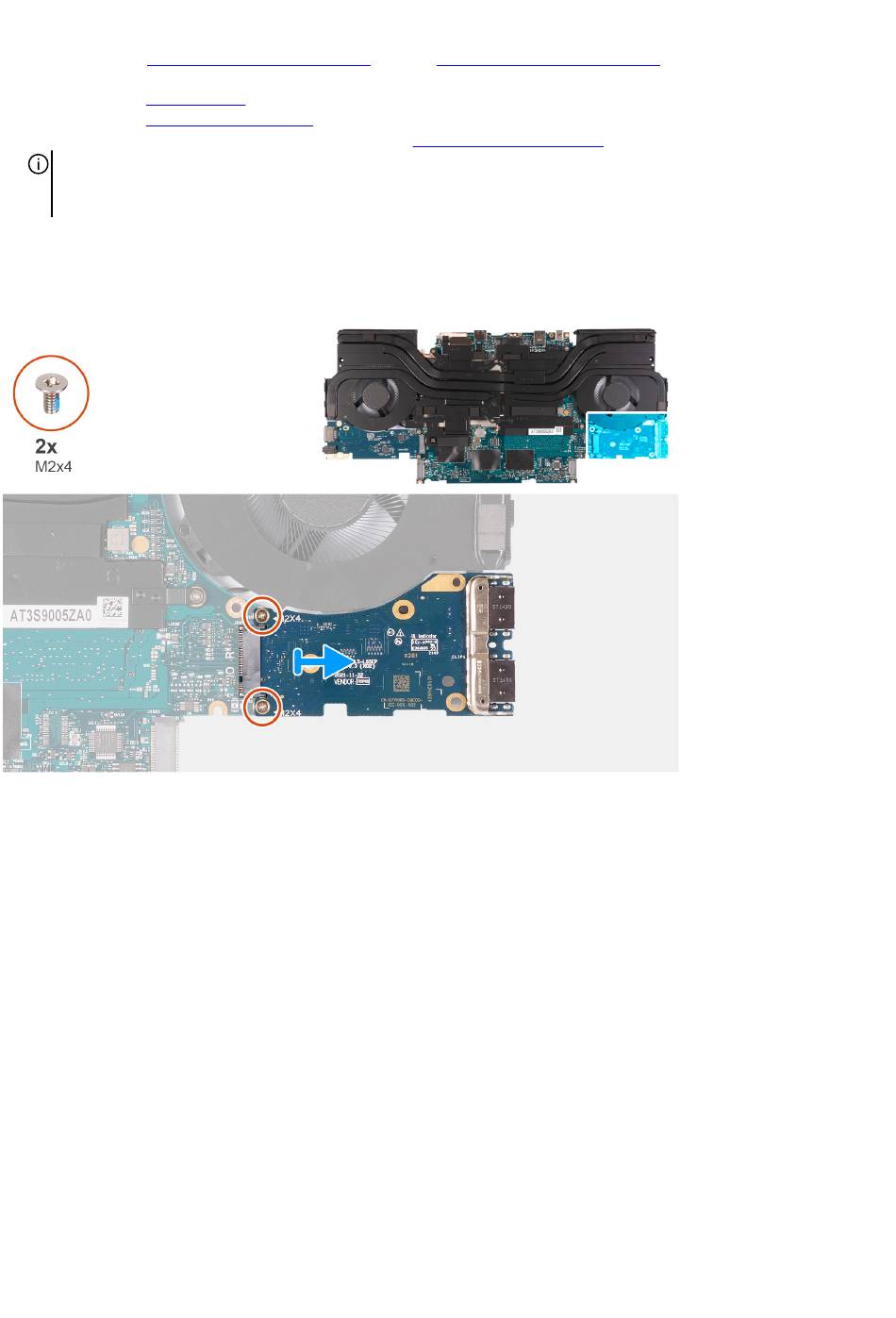

Die nachfolgenden Abbildungen zeigen die Position der USB-Platine und bieten eine visuelle Darstellung des Verfahrens zum
Entfernen.
Schritte
1. Drehen Sie die Systemplatinenbaugruppe um.
2. Entfernen Sie die beiden Schrauben (M2x4), mit denen die USB-Platine an der Hauptplatinenbaugruppe befestigt ist.
3. Schieben Sie die USB-Platine aus der Hauptplatinenbaugruppe und entfernen Sie sie.
Installieren der USB-Platine
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgenden Abbildung zeigen die Position der USB-Platine und bieten eine visuelle Darstellung des Installationsverfahrens.
62
E/A-Abdeckung.
bzw. das
M.2-2280-Solid-State-Laufwerk
Entfernen der
Systemplatine.
aus Steckplatz zwei (je nach
