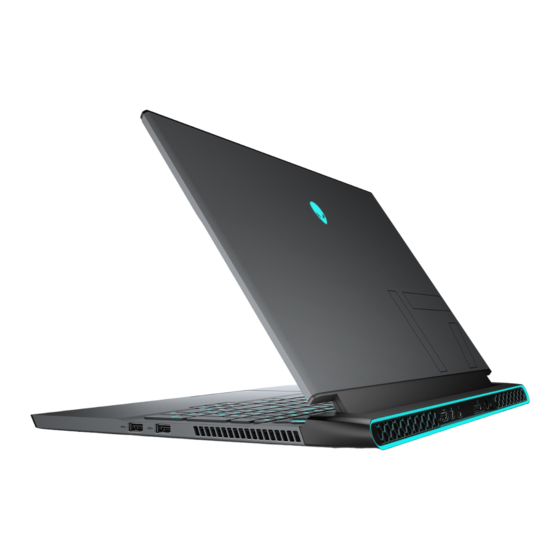

- Seite 1 Alienware m17 R2 Service-Handbuch Vorschriftenmodell: P41E Vorschriftentyp: P41E001...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise......................5 ..................5 Vor der Arbeit an Komponenten im Innern des Computers ............................5 Bevor Sie beginnen ......................... 6 Schutz vor elektrostatischer Entladung ..............................6 ESD-Service-Kit ......................6 Komponenten eines ESD-Service-Kits ........................7 ESD-Schutz – Zusammenfassung ......................... 7 Transport empfindlicher Komponenten ............................ - Seite 3 ...................... 36 Installieren der Tastatursteuerungsplatine ............................. 37 Linke E/A-Platine ......................... 37 Entfernen der linken E/A-Platine ........................39 Installieren der linken E/A-Platine ............................40 Rechte E/A-Platine ......................40 Entfernen der rechten E/A-Platine ......................41 Installieren der rechten E/A-Platine ..............................43 Systemplatine .........................43 Entfernen der Systemplatine .........................
- Seite 4 Fehlerbehebung........................73 ....73 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers) ........................73 Ausführen der ePSA-Diagnose ........................... 73 Systemdiagnoseanzeigen ........................74 Aktualisieren des BIOS (USB-Stick) ............................74 Aktualisieren des BIOS ...................75 Sicherungsmedien und Wiederherstellungsoptionen ........................75 Ein- und Ausschalten des WLAN ............................75 Reststromentladung Erhalten von Hilfe und Kontaktaufnahme mit Dell............
-
Seite 5: Sicherheitshinweise
Sicherheitshinweise Beachten Sie folgende Sicherheitsrichtlinien, damit Ihr Computer vor möglichen Schäden geschützt und Ihre eigene Sicherheit sichergestellt ist. WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Homepage zur Richtlinienkonformität unter www.dell.com/ regulatory_compliance. -
Seite 6: Schutz Vor Elektrostatischer Entladung
Schutz vor elektrostatischer Entladung Die elektrostatische Entladung ist beim Umgang mit elektronischen Komponenten, insbesondere empfindlichen Komponenten wie z. B. Erweiterungskarten, Prozessoren, Speicher-DIMMs und Systemplatinen, ein wichtiges Thema. Sehr leichte Ladungen können Schaltkreise bereits auf eine Weise schädigen, die eventuell nicht offensichtlich ist (z. B. zeitweilige Probleme oder eine verkürzte Produktlebensdauer). -
Seite 7: Esd-Schutz - Zusammenfassung
besteht, dass sie durch normale Abnutzung beschädigt werden, und daher müssen Sie regelmäßig mit einem Armbandtester geprüft werden, um versehentliche ESD-Hardwareschäden zu vermeiden. Es wird empfohlen, das Armband und den Bonddraht mindestens einmal pro Woche zu überprüfen. • ESD Armbandtester: Die Kabel innerhalb eines ESD-Armbands sind anfällig für Schäden im Laufe der Zeit. Bei der Verwendung eines nicht kontrollierten Kits sollten Sie das Armband regelmäßig vor jeder Wartungsanfrage bzw. -
Seite 8: Nach Der Arbeit An Komponenten Im Inneren Des Computers
Halten Sie den Rücken immer aufrecht – unabhängig davon, ob Sie die Last anheben oder absetzen. Versuchen Sie, die Last nicht durch Ihr eigenes Körpergewicht zu beschweren. Vermeiden Sie es, Ihren Körper oder Rücken zu verdrehen. Befolgen Sie die gleichen Techniken in umgekehrter Reihenfolge zum Abstellen der Last. Nach der Arbeit an Komponenten im Inneren des Computers Info über diese Aufgabe VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich... -
Seite 9: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kreuzschlitzschraubendreher Nr. 1 • Schlitzschraubendreher • Kunststoffstift Schraubenliste ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. -
Seite 10: Bodenabdeckung
Komponente Zur Befestigung von Schraubentyp Menge Abbildung Schraube Kabel der Tastatursteuerungsplatine M2x1.9 Tastaturhintergrundbele uchtung Linker E/A- M2x3 • Systemplatine Platinenanschluss • Linke E/A-Platine Linke E/A-Platine Handballenstützen- M2x3 Baugruppe Rechter E/A- M2x3 • Systemplatine Platinenanschluss • Rechte E/A-Platine Rechte E/A-Platine Handballenstützen- M2x3 Baugruppe Lüfter... - Seite 12 Schritte Entfernen Sie die zwei Schrauben (M2,5x5), mit denen die Bodenabdeckung an der Handballenstützenbaugruppe befestigt ist. Lösen Sie die sechs unverlierbaren Schrauben.
-
Seite 13: Anbringen Der Bodenabdeckung
Lösen Sie die Bodenabdeckung unter Verwendung eines Stifts aus Kunststoff und beginnen Sie dabei an der linken unteren Ecke und arbeiten Sie sich entlang der Seiten vor, um die Bodenabdeckung zu öffnen. Heben Sie die Bodenabdeckung von der Handballenstützenbaugruppe ab. Trennen Sie die Batterie von der Systemplatine. -
Seite 14: M.2-Ssd-Laufwerk
Schritte Verbinden Sie das Batteriekabel mit der Systemplatine. Schieben Sie die Kerben auf der Oberseite der Bodenabdeckung unter die hintere E/A-Abdeckung und lassen Sie die Bodenabdeckung in der Handballenstützenbaugruppe einrasten. Ziehen Sie die sechs unverlierbaren Schrauben an der Bodenabdeckung fest. Bringen Sie die zwei Schrauben (M2,5x5) zur Befestigung der Bodenabdeckung an der Handballenstützenbaugruppe wieder an. - Seite 15 Info über diese Aufgabe ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2-2230-Solid-State-Laufwerk. ANMERKUNG: Je nach bestellter Konfiguration können bis zu zwei M.2-Karten im Computer installiert sein. Unterstützte Kartenkonfigurationen je M.2-Kartensteckplatz: • M.2-2230-Solid-State-Laufwerk + 2230-Montageblech • M.2-2280-SSD-Laufwerk Die folgende Abbildung zeigt die Position des M.2-2230-Solid-State-Laufwerks und stellt das Verfahren zum Entfernen bildlich dar.
-
Seite 16: Einbauen Des M.2-2230-Ssd-Laufwerks
Einbauen des M.2-2230-SSD-Laufwerks Voraussetzung Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe ANMERKUNG: Diese Vorgehensweise gilt für das Installieren eines M.2-2230-Solid-State-Laufwerks. ANMERKUNG: Je nach bestellter Konfiguration können bis zu zwei M.2-Karten im Computer installiert sein. Unterstützte Kartenkonfigurationen je M.2-Kartensteckplatz: •... - Seite 17 Schritte Setzen Sie das M.2-2230-Montageblech korrekt ausgerichtet auf die Handballenstützenbaugruppe. Bringen Sie die Schraube (M2x3) zur Befestigung des M.2-2230-Montageblechs an der Handballenstützenbaugruppe wieder an. Richten Sie die Kerbe am M.2-2230-Solid-State-Laufwerk auf die Lasche am M.2-Kartensteckplatz auf der Systemplatine aus. Schieben Sie das M.2-2230-Solid-State-Laufwerk in den M.2.-Kartensteckplatz auf der Systemplatine. Setzen Sie die M.2-Kühlabdeckung auf das M.2-2230-Solid-State-Laufwerk.
-
Seite 18: Entfernen Des M.2-2280-Solid-State-Laufwerks
Entfernen des M.2-2280-Solid-State-Laufwerks Voraussetzung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2-2280-Solid-State-Laufwerk. ANMERKUNG: Je nach bestellter Konfiguration können bis zu zwei M.2-Karten im Computer installiert sein. Unterstützte Kartenkonfigurationen je M.2-Kartensteckplatz: •... -
Seite 19: Einbauen Des M.2-2280-Solid-State-Laufwerks
Heben Sie die M.2-2280-Kühlabdeckung an und entfernen Sie sie aus dem M.2-2280-Solid-State-Laufwerk. ANMERKUNG: Eine Kühlabdeckung ist nur auf PCIe-M.2-Karten vorhanden. Schieben Sie das M.2-2280-Solid-State-Laufwerk aus dem M.2-Kartensteckplatz auf der Systemplatine. Einbauen des M.2-2280-Solid-State-Laufwerks Voraussetzung Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 20: Knopfzellenbatterie
Schieben Sie das M.2-2280-Solid-State-Laufwerk in den M.2.-Kartensteckplatz auf der Systemplatine. Schieben Sie die M.2-Kühlabdeckung, bis deren Schraubenbohrung sich über der Schraubenbohrung der Handballenstützenbaugruppe befindet. ANMERKUNG: Dieser Schritt gilt nur für das Installieren einer PCIe-M.2-Karte. Bringen Sie die Schraube (M2x3) wieder an, mit der die M.2 2280 Solid-State-Festplatte an der Handballenstützen- Baugruppe befestigt ist. -
Seite 21: Einsetzen Der Knopfzellenbatterie
Schritte Ziehen Sie das Kabel der Knopfzellenbatterie vom Anschluss an der Systemplatine ab. Lösen und heben Sie die Knopfzellenbatterie zusammen mit dem Kabel von der rechten E/A-Platine. Trennen Sie das Kabel der Knopfzellenbatterie von der Knopfzellenbatterie. Einsetzen der Knopfzellenbatterie Voraussetzung Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 22: Lautsprecher
Schritte Verbinden Sie das Kabel der Knopfzellenbatterie mit der Knopfzellenbatterie. Bringen Sie die Knopfzellenbatterie an der RTC-Markierung auf der rechten E/A-Platine an. Verbinden Sie das Kabel der Knopfzellenbatterie mit dem Anschluss auf der Systemplatine. Nächste Schritte Bringen Sie die Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 23: Einbauen Der Lautsprecher
Schritte Trennen Sie das Lautsprecherkabel von der rechten E/A-Platine. Lösen Sie den rechten Lautsprecher aus der Handballenstützen-Baugruppe. Entfernen Sie die Lautsprecherkabel aus den Kabelführungen an der Handballenstützenbaugruppe. Lösen Sie den linken Lautsprecher aus der Handballenstützen-Baugruppe. Einbauen der Lautsprecher Voraussetzung Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 24: Hintere E/A-Abdeckung
Schritte Platzieren Sie den linken Lautsprecher mithilfe der Führungsstifte auf der Handballenstützen-Baugruppe. ANMERKUNG: Stellen Sie sicher, dass die Pass-Stifte durch die Gummidichtungen auf dem Lautsprecher geführt werden. Führen Sie das Lautsprecherkabel durch die Kabelführungen der Handballenstützen-Baugruppe. Positionieren Sie den rechten Lautsprecher mithilfe der Führungsstifte auf der Handballenstützen-Baugruppe. ANMERKUNG: Stellen Sie sicher, dass die Pass-Stifte durch die Gummidichtungen auf dem Lautsprecher geführt werden. -
Seite 26: Installieren Der Hinteren E/A-Abdeckung
Schritte Lösen und entfernen Sie die Schutzfolie von der Systemplatine. Trennen und lösen Sie das Tron-Beleuchtungskabel von der Systemplatine und führen Sie das Kabel durch den Schlitz in der Schutzfolie. ANMERKUNG: Um eine Beschädigung des Computers zu vermeiden, muss sichergestellt werden, dass das Tron-Beleuchtungskabel von der Systemplatine getrennt wurde, bevor die hintere E/A-Abdeckung entfernt wird. -
Seite 27: Bildschirmbaugruppe
Schritte Schieben Sie die E/A-Abdeckung in die Handballenstützenbaugruppe, bis sie einrastet. ANMERKUNG: Um eine Beschädigung des Computers zu vermeiden, muss sichergestellt werden, dass das Tron-Beleuchtungskabel nicht eingeklemmt ist und dass die Schutzfolie auf der Systemplatine angebracht wurde, bevor die hintere E/A-Abdeckung einrastet. Bringen Sie die zwei Schrauben (M2,5x5) zur Befestigung der hinteren E/A-Abdeckung an der Handballenstützenbaugruppe wieder an. -
Seite 28: Entfernen Der Bildschirmbaugruppe
Entfernen der Bildschirmbaugruppe Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Bodenabdeckung. Entfernen Sie die hintere E/A-Abdeckung. Info über diese Aufgabe ANMERKUNG: Die Bildschirmbaugruppe ist als Hinge-Up Design (HUD)-Baugruppe definiert und kann nicht weiter zerlegt werden. - Seite 29 Schritte Lösen Sie die Schutzfolie von der Systemplatine. Entfernen Sie die Schraube (M2x3), mit der die Wireless-Kartenhalterung an der linken E/A-Platine befestigt ist. Heben Sie die Wireless-Kartenhalterung von der linken E/A-Platine. Trennen Sie die Antennenkabel von der Wireless-Karte. Lösen Sie die Klebestreifen, mit denen die Antennenkabel an der Systemplatine und dem linken Lüfter befestigt sind. Lösen Sie die Antennenkabel aus den Kabelführungen auf dem linken Lüfter und der Systemplatine.
-
Seite 30: Einbauen Der Bildschirmbaugruppe
11 Lösen Sie die folgenden Kabel aus den Kabelführungen auf der Handballenstützenbaugruppe. – Bildschirmkabel – G-Sensor-Kabel – Kabel für die Tobii-Blickverfolgungssoftware – Antennenkabel 12 Entfernen Sie die sechs Schrauben (M2,5x5), mit denen die Bildschirmbaugruppe an der Handballenstützenbaugruppe befestigt ist. 13 Heben Sie die Bildschirmbaugruppe vorsichtig von der Handballenstützenbaugruppe. Einbauen der Bildschirmbaugruppe Voraussetzung Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das... - Seite 32 Schritte Stellen Sie sicher, dass die Handballenstützenbaugruppe so positioniert ist, dass die Oberseite nach oben und die Tastatur in Ihre Richtung zeigt. Setzen Sie die Bildschirmbaugruppe auf die Handballenstützenbaugruppe und richten Sie die Schraubenbohrungen der Bildschirmbaugruppe so aus, dass sie mit den Schraubenbohrungen der Handballenstützenbaugruppe übereinstimmen. Bringen Sie die sechs Schrauben (M2.5x5) wieder an, mit denen die Bildschirmbaugruppe an der Handballenstützen- Baugruppe befestigt ist.
-
Seite 33: Akku
Verbinden Sie das Bildschirmkabel mit dem Anschluss auf der Systemplatine und schließen Sie die Verriegelung. Verlegen Sie die Antennenkabel in den Kabelführungen auf dem linken Lüfter und der Systemplatine. 10 Bringen Sie die Klebestreifen zur Befestigung der Antennenkabel an der Systemplatine und dem linken Lüfter an. 11 Verbinden Sie die Antennenkabel mit der Wireless-Karte. -
Seite 34: Einsetzen Des Akkus
Schritte Stellen Sie sicher, dass das Batteriekabel von der Systemplatine getrennt wurde. Entfernen Sie die acht Schrauben (M2x4,5), mit denen die Batterie an der Handballenstützenbaugruppe befestigt ist. Entfernen Sie die Batterie aus der Handballenstützenbaugruppe. Einsetzen des Akkus Voraussetzung Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 35: Tastatursteuerungsplatine
Schritte Platzieren Sie die Batterie auf der Handballenstützenbaugruppe. Bringen Sie die acht Schrauben (M2x4,5) zur Befestigung der Batterie an der Handballenstützenbaugruppe wieder an. Nächste Schritte Installieren Sie das 2230-Solid-State-Laufwerk. (falls zutreffend) Installieren Sie das 2280-Solid-State-Laufwerk. (falls zutreffend) Bauen Sie den Akku ein. -
Seite 36: Installieren Der Tastatursteuerungsplatine
Schritte Entfernen Sie die beiden Schrauben (M2x1,9), mit denen das Kabel für die Tastaturhintergrundbeleuchtung an der Tastatursteuerungsplatine befestigt ist. Trennen Sie das Kabel für die Tastaturhintergrundbeleuchtung von der Tastatursteuerungsplatine. Öffnen Sie die Verriegelung und trennen Sie das Kabel der Tastatursteuerungsplatine von der Tastatursteuerungsplatine. Öffnen Sie die Verriegelung und trennen Sie das Tastaturkabel von der Tastatursteuerungsplatine. -
Seite 37: Linke E/A-Platine
Schritte Setzen Sie die Tastatursteuerungsplatine mithilfe der Führungsstifte in die Handballenstützenbaugruppe ein. Verbinden Sie das Kabel der Tastatursteuerungsplatine mit der Tastatursteuerungsplatine und schließen Sie die Anschlussverriegelung. Verbinden Sie das Tastaturkabel mit der Tastatursteuerungsplatine und schließen Sie die Anschlussverriegelung. Verbinden Sie das Kabel für die Tastaturhintergrundbeleuchtung mit der Tastatursteuerungsplatine. Bringen Sie die zwei Schrauben (M2x1,9) zur Befestigung des Kabels für die Tastaturhintergrundbeleuchtung an der Tastatursteuerungsplatine wieder an. - Seite 38 Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der linken E/A-Platine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte Lösen Sie die Schutzfolie von der Systemplatine. Entfernen Sie die Schraube (M2x3), mit der die Wireless-Kartenhalterung an der linken E/A-Platine befestigt ist. Heben Sie die Wireless-Kartenhalterung von der linken E/A-Platine.
-
Seite 39: Installieren Der Linken E/A-Platine
Installieren der linken E/A-Platine Voraussetzung Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der linken E/A-Platine und bietet eine visuelle Darstellung des Installationsverfahrens. -
Seite 40: Rechte E/A-Platine
Verbinden Sie die Antennenkabel mit der Wireless-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle von Ihrem Computer unterstützten Wireless- Karten. Tabelle 3. Farbcodierung des Antennenkabels Anschlüsse auf der Wireless-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz Verbinden Sie das Kabel der linken E/A-Platine mithilfe der Pass-Stifte mit der linken E/A-Platine und der Systemplatine. -
Seite 41: Installieren Der Rechten E/A-Platine
Schritte Entfernen Sie die zwei Schrauben (M2x3), mit denen das Kabel der rechten E/A-Platine für die Verbindung der rechten E/A-Platine mit der Systemplatine befestigt ist. Heben Sie das Kabel der rechten E/A-Platine von der rechten E/A-Platine und der Systemplatine. Trennen Sie das Lautsprecherkabel von der rechten E/A-Platine. Lösen Sie die Knopfzellenbatterie von der rechten E/A-Platine. - Seite 42 Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der rechten E/A-Platine und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte Positionieren Sie die rechte E/A-Platine mithilfe der Pass-Stifte auf der Handballenstützenbaugruppe. Bringen Sie die zwei Schrauben (M2x3) zur Befestigung der rechten E/A-Platine an der Handballenstützenbaugruppe wieder an.
-
Seite 43: Systemplatine
Nächster Schritt Bauen Sie den Akku ein. Installieren Sie das 2230-Solid-State-Laufwerk. (falls zutreffend) Installieren Sie das 2280-Solid-State-Laufwerk. (falls zutreffend) Bringen Sie die Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Entfernen der Systemplatine Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des... - Seite 46 Schritte Lösen Sie die Schutzfolie von der Systemplatine. Entfernen Sie die Schraube (M2x3), mit der die Wireless-Kartenhalterung an der linken E/A-Platine befestigt ist. Heben Sie die Wireless-Kartenhalterung von der linken E/A-Platine. Trennen Sie die Antennenkabel von der Wireless-Karte. Entfernen Sie die zwei Schrauben (M2x3), mit denen das Kabel der linken E/A-Platine an der linken E/A-Platine und der Systemplatine befestigt ist.
-
Seite 47: Einbauen Der Systemplatine
Einbauen der Systemplatine Voraussetzung Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Systemplatine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. - Seite 49 Schritte Installieren Sie die Lüfter- und Kühlkörperbaugruppe. Verbinden Sie das Touchpad-Kabel mit der Systemplatine und schließen Sie die Verriegelung. Drehen Sie die Systemplatine um und positionieren Sie sie auf der Handballenstützenbaugruppe. Bringen Sie die vier Schrauben (M2,5x5) zur Befestigung der Lüfter an der Handballenstützenbaugruppe wieder an. Bringen Sie die fünf Schrauben (M2x3) zur Befestigung der Systemplatine an der Handballenstützenbaugruppe wieder Verbinden Sie das Touchpad-Kabel mit dem Touchpad und schließen Sie die Verriegelung.
-
Seite 50: Lüfter- Und Kühlkörperbaugruppe
13 Verbinden Sie das Kabel der rechten E/A-Platine mithilfe der Pass-Stifte mit der rechten E/A-Platine und der Systemplatine. ANMERKUNG: Das Kabel der E/A-Platine ist polaritätsgebunden. Um Schäden am Computer zu vermeiden, muss sichergestellt werden, dass das „MB UMT“-Ende des Kabels mit der Systemplatine verbunden ist. 14 Bringen Sie die zwei Schrauben (M2x3) zur Befestigung des Kabels der rechten E/A-Platine an der rechten E/A-Platine und der Systemplatine wieder an. - Seite 51 Info über diese Aufgabe WARNUNG: Der Kühlkörper kann im normalen Betrieb heiß werden. Lassen Sie den Kühlkörper ausreichend abkühlen, bevor Sie ihn berühren. VORSICHT: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der Wärmeleitbereiche auf dem Kühlkörper. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpaste verringert werden.
-
Seite 52: Installieren Der Lüfter- Und Kühlkörperbaugruppe
Heben Sie die Lüfter- und Kühlkörperbaugruppe von der Systemplatine. Installieren der Lüfter- und Kühlkörperbaugruppe Voraussetzung Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. VORSICHT: Wenn eine der Prozessor oder der Kühlkörper ersetzt werden, verwenden Sie das im Kit enthaltene Wärmeleitpad, um die Wärmeleitfähigkeit sicherzustellen. - Seite 53 Schritte Positionieren Sie die Lüfter- und Kühlkörperbaugruppe auf der Systemplatine. Bringen Sie der Reihe nach (1>2>3>4>5>6) die sechs unverlierbaren Schrauben (M2x3) zur Befestigung der Lüfter- und Kühlkörperbaugruppe an der Systemplatine wieder an. Verbinden Sie die Kabel des linken und rechten Lüfters mit der Systemplatine. Nächster Schritt Bauen Sie die Systemplatine...
-
Seite 54: Touchpad
Touchpad Entfernen des Touchpads Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Bodenabdeckung. Entfernen Sie das 2230-Solid-State-Laufwerk. (falls zutreffend) Entfernen Sie das 2280-Solid-State-Laufwerk. (falls zutreffend) Entfernen Sie die hintere E/A-Abdeckung. Entfernen Sie den Akku. -
Seite 55: Installieren Des Touchpads
Installieren des Touchpads Voraussetzung Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Touchpads und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte Setzen Sie das Touchpad in den Steckplatz auf der Handballenstützen-Baugruppe. -
Seite 56: Netzadapteranschluss
Netzadapteranschluss Entfernen des Netzadapteranschlusses Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Bodenabdeckung. Entfernen Sie das 2230-Solid-State-Laufwerk. (falls zutreffend) Entfernen Sie das 2280-Solid-State-Laufwerk. (falls zutreffend) Entfernen Sie die hintere E/A-Abdeckung. Entfernen Sie den Akku. -
Seite 57: Einbauen Des Netzadapter-Ports
Schritte Entfernen Sie die zwei Schrauben (M2x3), mit denen die Halterung des Netzadapteranschlusses an der Handballenstützen-Baugruppe befestigt ist. Heben Sie die Halterung des Netzadapteranschlusses aus der Handballenstützen-Baugruppe. Heben Sie den Netzadapterport zusammen mit dem Kabel von der Handballenstützenbaugruppe. Einbauen des Netzadapter-Ports Voraussetzung Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 58: Netzschalterbaugruppe
Platzieren Sie die Halterung des Netzadapteranschlusses auf den Netzadapteranschluss. Setzen Sie die zwei Schrauben (M2x3) wieder ein, mit denen die Halterung des Netzadapteranschlusses an der Handballenstützen-Baugruppe befestigt wird. Nächste Schritte Bauen Sie die Systemplatine ein. Bauen Sie den Akku ein. Installieren Sie die hintere E/A-Abdeckung. -
Seite 59: Installieren Der Netzschalterbaugruppe
Schritte Entfernen Sie die drei Schrauben (M2x1,9), mit denen die Netzschalterhalterung an der Handballenstützenbaugruppe befestigt ist. Heben Sie die Netzschalterhalterung aus der Netzschalterbaugruppe heraus. Öffnen Sie die Verriegelung und trennen Sie das Kabel der Netzschalterbaugruppe von der linken E/A-Platine. Lösen Sie die Netzschalterbaugruppe zusammen mit dem Kabel von der Handballenstützenbaugruppe. Installieren der Netzschalterbaugruppe Voraussetzung Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das... -
Seite 60: Tastatur
Installieren Sie das 2280-Solid-State-Laufwerk. (falls zutreffend) Bringen Sie die Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Tastatur Entfernen der Tastatur Voraussetzungen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 61: Einbauen Der Tastatur
Schritte Entfernen Sie die beiden Schrauben (M2x1,9), mit denen das Kabel für die Tastaturhintergrundbeleuchtung an der Tastatursteuerungsplatine befestigt ist. Trennen Sie das Kabel für die Tastaturhintergrundbeleuchtung von der Tastatursteuerungsplatine. Öffnen Sie die Verriegelung und trennen Sie das Tastaturkabel von der Tastatursteuerungsplatine. Entfernen Sie die 14 Schrauben (M1,2x2,1), mit denen die Tastaturhalterung an der Tastatur befestigt ist. - Seite 62 Schritte Platzieren Sie die Tastatur auf der Handballenstützenbaugruppe. Bringen Sie die 39 Schrauben (M1,2x1,6) zur Befestigung der Tastatur an der Handballenstützenbaugruppe wieder an. Platzieren Sie die Tastaturhalterung auf der Tastatur. Bringen Sie die 14 Schrauben (M1,2x2,1) zur Befestigung der Tastaturhalterung an der Tastatur wieder an. Verbinden Sie das Tastaturkabel mit der Tastatursteuerungsplatine und schließen Sie die Verriegelung.
-
Seite 63: Handballenauflage
Bauen Sie den Akku ein. Installieren Sie die hintere E/A-Abdeckung. Installieren Sie das 2230-Solid-State-Laufwerk. (falls zutreffend) Installieren Sie das 2280-Solid-State-Laufwerk. (falls zutreffend) Bringen Sie die Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Handballenauflage Entfernen der Handballenstütze Voraussetzungen... -
Seite 64: Installieren Der Handballenstütze
Schritt Nachdem die unter „Voraussetzungen“ beschriebenen Schritte ausgeführt wurden, verbleibt die Handballenstütze. Installieren der Handballenstütze Voraussetzung Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. - Seite 65 Schritt Stellen Sie sicher, dass die nachgelagerten Erfordernisse für das Installieren der Handballenstütze erfüllt werden. Nächste Schritte Bauen Sie die Tastatur ein. Installieren Sie die Netzschalterbaugruppe. Bauen Sie den Netzadapter-Port ein. Bauen Sie das Touchpad ein. Bauen Sie die Systemplatine ein.
-
Seite 66: Gerätetreiber
Gerätetreiber Dienstprogramm zur Installation der Intel-Chipsatz-Software Prüfen Sie im Geräte-Manager, ob der Chipsatz-Treiber installiert ist. Installieren Sie Intel Chipsatz-Updates von www.dell.com/support. Videotreiber Prüfen Sie im Geräte-Manager, ob der Videotreiber installiert ist. Installieren Sie das Videotreiber-Update von www.dell.com/support. Intel Serial IO Driver Prüfen Sie im Geräte-Manager, ob der Intel Serial IO Driver installiert ist. -
Seite 67: System-Setup
System-Setup ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt. System-Setup VORSICHT: Die Einstellungen in de BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. -
Seite 68: Startreihenfolge
Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power- on Self Test), wenn das Dell Logo angezeigt wird, können Sie: •... - Seite 69 Main (Haupteinstellungen) First HDD Zeigt den Typ des installierten Festplattenlaufwerks an. M.2 PCIe SSD-1 Zeigt den Typ der primären installierten SSD an. AC Adapter Type Zeigt den Netzadaptertyp an. System Memory Zeigt die Systeminformationen an. Memory Speed Zeigt die Informationen zur Speichergeschwindigkeit an. Tabelle 6.
- Seite 70 Advanced (Erweitert) Adapter Warnings Ermöglicht das Auswählen, ob der Computer Warnmeldungen anzeigen soll, wenn Sie Wechselstromadapter verwenden, die nicht von Ihrem Computer unterstützt werden. Standardeinstellung: Enabled (Aktiviert) Function Key Behavior Ermöglicht das Einrichten von „Function Key“ (Funktionstaste) oder „Multimedia Key“ (Multimediataste) als standardmäßiges Verhalten der Funktionstaste.
- Seite 71 Security (Sicherheit) Standardeinstellung: Nicht festgelegt Admin Password Ermöglicht das Festlegen des Administrator-Kennworts. Das Administrator-Passwort steuert den Zugriff auf das System-Setup-Dienstprogramm. System Password Ermöglicht das Festlegen des Systemkennworts. Das Systempasswort kontrolliert den Zugriff auf den Computer beim Starten. HDD password Ermöglicht das Festlegen, Ändern oder Löschen des Kennworts für das Festplattenlaufwerk (HDD).
-
Seite 72: Löschen Von Cmos-Einstellungen
Boot (Starten) Boot Option #2 Zeigt die verfügbare zweite Startoption. Boot Option #3 Zeigt die verfügbare dritte Startoption. Tabelle 9. Optionen der System-Einstellungen — Menü „Beenden“ Exit (Beenden) Save Changes and Reset Ermöglicht das Beenden des System-Setup-Programms und das Speichern Ihrer Änderungen. Discard Changes and Reset Ermöglicht das Beenden des System-Setup-Programms und das Laden der vorherigen Werte für alle Optionen des... -
Seite 73: Fehlerbehebung
Fehlerbehebung Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers) Die ePSA-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die ePSA- Diagnose ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: •... -
Seite 74: Aktualisieren Des Bios (Usb-Stick)
Die folgende Tabelle zeigt verschiedene Strom- /Akkustatusanzeigemuster und die zugeordneten Probleme. Tabelle 10. LED-Codes Diagnoseanzeigecodes Problembeschreibung Prozessorfehler Systemplatine: BIOS- oder ROM-Fehler (schreibgeschützter Speicher) Kein Speicher oder RAM (Random Access Memory) erkannt Speicher oder RAM-Fehler (Random Access Memory) Unzulässiger Speicher installiert Systemplatinen- oder Chipsatzfehler Anzeigefehler Fehler der Knopfzellenbatterie... -
Seite 75: Sicherungsmedien Und Wiederherstellungsoptionen
Schritte Schalten Sie den Computer ein. Rufen Sie die Website www.dell.com/support auf. Klicken Sie auf Product Support (Produktsupport), geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Submit (Senden). ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Computermodell. - Seite 76 Schalten Sie den Computer ein.
-
Seite 77: Erhalten Von Hilfe Und Kontaktaufnahme Mit Dell
Erhalten von Hilfe und Kontaktaufnahme mit Dell Selbsthilfe-Ressourcen Mithilfe dieser Selbsthilfe-Ressourcen erhalten Sie Informationen und Hilfe zu Dell-Produkten: Tabelle 11. Selbsthilfe-Ressourcen Selbsthilfe-Ressourcen Ort der Ressource Informationen zu Produkten und Dienstleistungen von Dell www.dell.com Mein Dell Tipps Support kontaktieren Geben Sie in der Windows-Suche Contact Support ein und drücken Sie die Eingabetaste. - Seite 78 ANMERKUNG: Wenn Sie nicht über eine aktive Internetverbindung verfügen, können Sie Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden.
