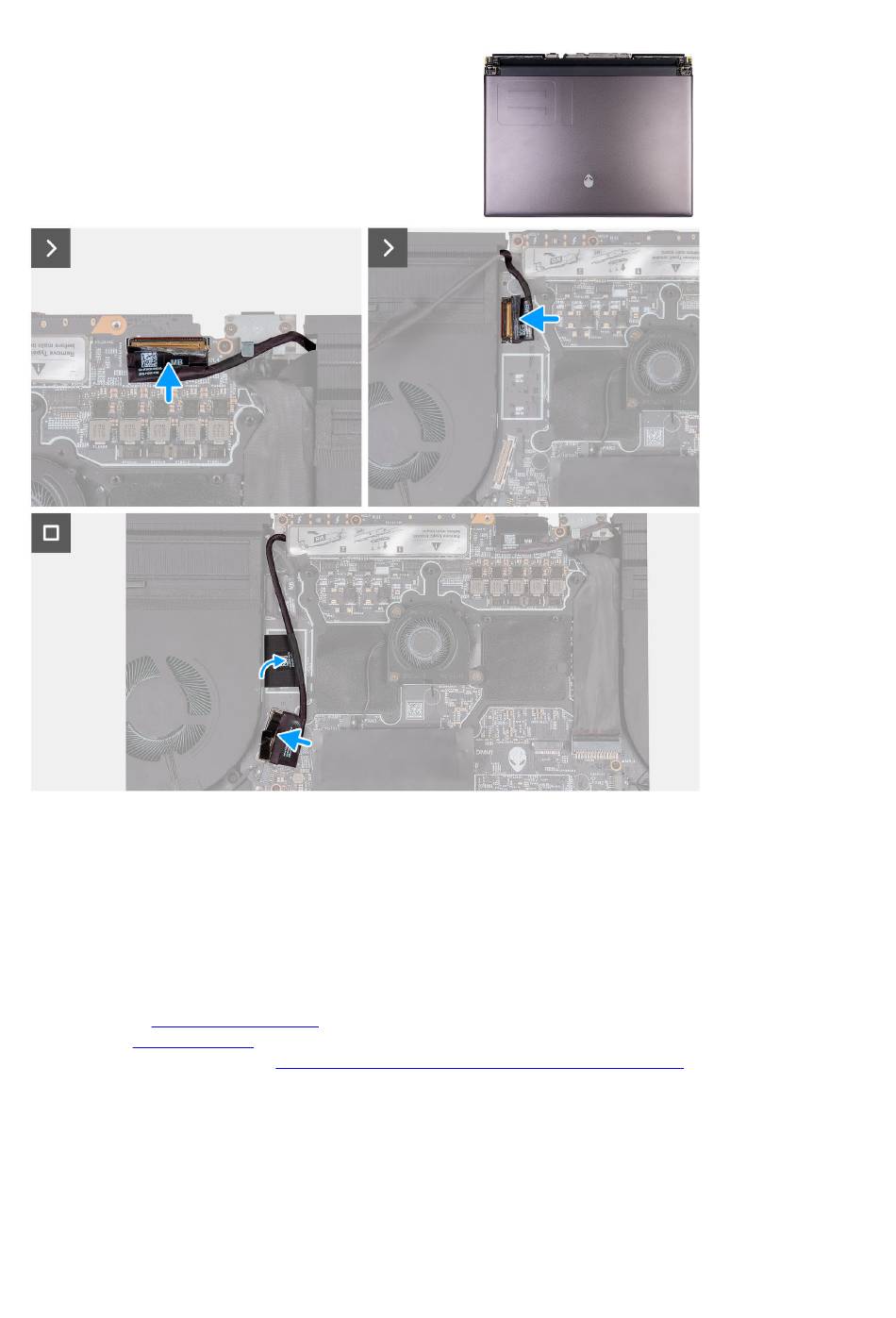

8. Befestigen Sie das Bildschirmkabel an der Systemplatine.
9. Schließen Sie das Bildschirmkabel an den Anschluss (LCD1) auf der Systemplatine an und schließen Sie die Verriegelung, um das
Kabel zu befestigen.
10. Bringen Sie das Klebeband an, mit dem die Verriegelung des Bildschirmkabelanschlusses an der Systemplatine befestigt wird.
11. Schließen Sie das Kamerakabel an den Anschluss (CAM1) auf der Systemplatine an.
12. Befestigen Sie das Klebeband, mit dem das Kabel der hinteren E/A-Platine an der Systemplatine befestigt ist.
13. Verbinden Sie das hintere E/A-Platinenkabel mit dem Anschluss auf der Systemplatine.
Nächste Schritte
1. Installieren Sie die
hintere
E/A-Abdeckung.
2. Bringen Sie die
Bodenabdeckung
an.
3. Befolgen Sie die Anweisungen unter
Nach der Arbeit an Komponenten im Inneren des
Computers.
Systemplatine
Übersicht über die Systemplatine
Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine.
