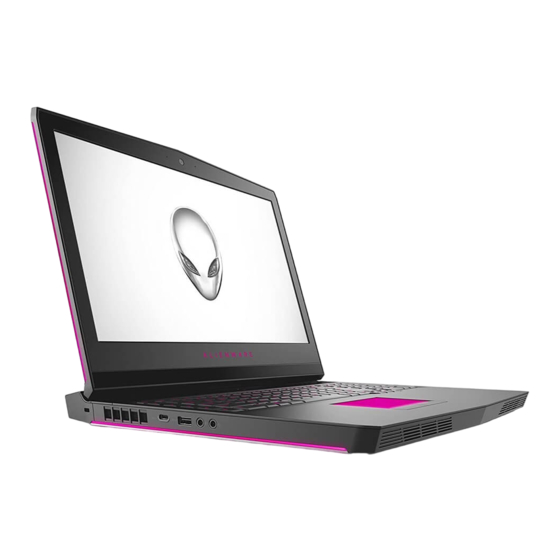

Alienware 17 R4 Servicehandbuch

Computer-modell: alienware 17 r4 vorschriftenmodell: p31e vorschriftentyp: p31e001
Vorschau ausblenden Andere Handbücher für 17 R4:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

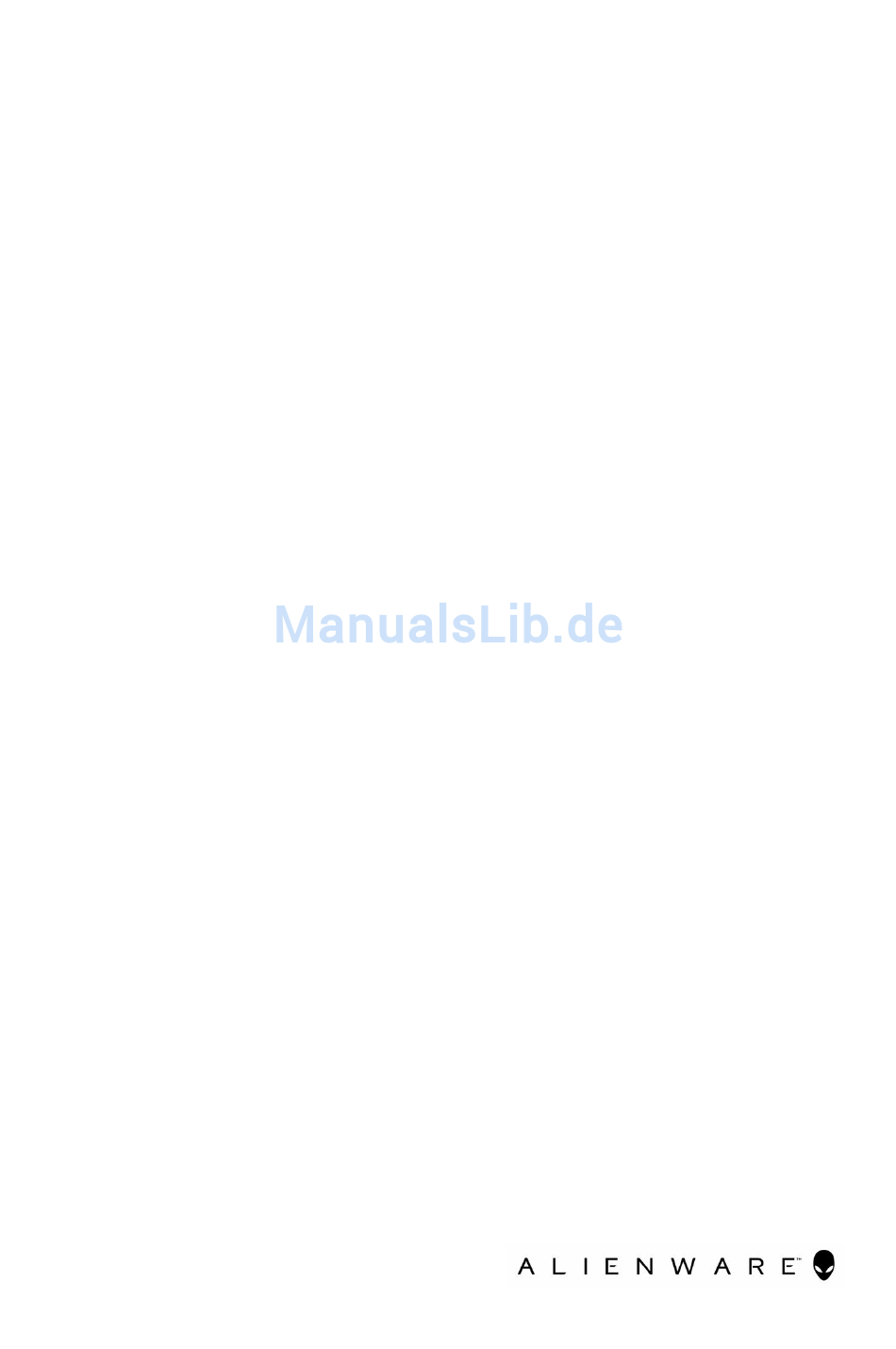

Alienware 17 R4
Service-Handbuch
Computer-Modell: Alienware 17 R4
Vorschriftenmodell: P31E
Vorschriftentyp: P31E001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Alienware 17 R4

Inhaltszusammenfassung für Alienware 17 R4

  • Seite 1 Alienware 17 R4 Service-Handbuch Computer-Modell: Alienware 17 R4 Vorschriftenmodell: P31E Vorschriftentyp: P31E001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Anmerkungen, Vorsichtshinweise und Warnungen ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen aufmerksam, mit denen Sie Ihr Produkt besser einsetzen können. VORSICHT: Ein VORSICHTSHINWEIS macht darauf aufmerksam, dass bei Nichtbefolgung von Anweisungen eine Beschädigung der Hardware oder ein Verlust von Daten droht, und zeigt auf, wie derartige Probleme vermieden werden können.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Vor der Arbeit an Komponenten im Innern des Computers..............11 ................11 Bevor Sie beginnen: ................11 Sicherheitshinweise ..............13 Empfohlene Werkzeuge .................13 Schraubenliste Nach der Arbeit an Komponenten im Inneren des Computers..............16 Entfernen der Bodenabdeckung.........17 ................17 Vorgehensweise Wiedereinbauen der Bodenabdeckung......21 ................21 Vorgehensweise Entfernen des Festplattenlaufwerks......
  • Seite 4 Wiedereinbauen der Wireless-Karte......28 ................28 Vorgehensweise ......29 Voraussetzungen nach der Arbeit am Computer Entfernen des SSD-Laufwerks........30 ................30 Voraussetzungen ................30 Vorgehensweise Wiedereinbauen des SSD-Laufwerks......32 ................32 Vorgehensweise ......33 Voraussetzungen nach der Arbeit am Computer Entfernen der Speichermodule........34 ................
  • Seite 5 Wiedereinbauen des Computersockels..... 45 ................45 Vorgehensweise ......45 Voraussetzungen nach der Arbeit am Computer Entfernen der Knopfzellenbatterie......46 ................46 Voraussetzungen ................46 Vorgehensweise Wiedereinbauen der Knopfzellenbatterie....48 ................48 Vorgehensweise ......48 Voraussetzungen nach der Arbeit am Computer Entfernen der Lautsprecher........49 ................49 Voraussetzungen ................
  • Seite 6 Wiedereinbauen des Subwoofers......59 ................59 Vorgehensweise ......59 Voraussetzungen nach der Arbeit am Computer Entfernen der Systemplatinenbaugruppe....60 ................60 Voraussetzungen ................61 Vorgehensweise Wiedereinbauen der Systemplatine......66 ................66 Vorgehensweise ......67 Voraussetzungen nach der Arbeit am Computer Entfernen des Kühlkörpers.........68 ................68 Voraussetzungen ................
  • Seite 7 Wiedereinsetzen der Betriebsschalterplatine... 79 ................79 Vorgehensweise ......79 Voraussetzungen nach der Arbeit am Computer Entfernen der Bildschirmbaugruppe......81 ................81 Voraussetzungen ................81 Vorgehensweise Wiedereinsetzen der Bildschirmbaugruppe....83 ................83 Vorgehensweise ......83 Voraussetzungen nach der Arbeit am Computer Entfernen des Akkus...........84 ................
  • Seite 8 Wiedereinbauen der Tastatur........95 ................95 Vorgehensweise ......95 Voraussetzungen nach der Arbeit am Computer Entfernen der Handballenstütze........ 97 ................97 Voraussetzungen ................98 Vorgehensweise Wiedereinbauen der Handballenstütze..... 99 ................99 Vorgehensweise ......99 Voraussetzungen nach der Arbeit am Computer Entfernen der Bildschirmblende.......101 ................101 Voraussetzungen ................101...
  • Seite 9 Austauschen der Logo-Platine........113 ................113 Vorgehensweise ......113 Voraussetzungen nach der Arbeit am Computer Entfernen des Bildschirms.........115 ................115 Voraussetzungen ................115 Vorgehensweise Wiedereinbauen des Bildschirms......118 ................118 Vorgehensweise ......118 Voraussetzungen nach der Arbeit am Computer Entfernen der Kamera..........120 ................
  • Seite 10 Tastenkombinationen zeitlich abstimmen ............... 135 System-Setup-Optionen ..........143 Löschen vergessener Kennwörter ..........143 Löschen von CMOS-Einstellungen ..............143 Aktualisieren des BIOS ..................144 Startmenü .............144 Startmenü-Erweiterungen Diagnose..............145 Wie Sie Hilfe bekommen und Kontaktaufnahme mit Alienware.............147 ..............147 Selbsthilfe-Ressourcen ............ 148 Kontaktaufnahme mit Alienware...

  • Seite 11: Vor Der Arbeit An Komponenten Im Innern Des Computers

    Vor der Arbeit an Komponenten im Innern des Computers ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Bevor Sie beginnen: Speichern und schließen Sie alle geöffneten Dateien und beenden Sie alle geöffneten Programme.
  • Seite 12 WARNUNG: Trennen Sie den Computer vom Netz, bevor Sie die Computerabdeckung oder Verkleidungselemente entfernen. Bringen Sie nach Abschluss der Arbeiten innerhalb des Computers wieder alle Abdeckungen, Verkleidungselemente und Schrauben an, bevor Sie das Gerät erneut an das Stromnetz anschließen. VORSICHT: Achten Sie auf eine ebene und saubere Arbeitsfläche, um Schäden am Computer zu vermeiden.

  • Seite 13: Empfohlene Werkzeuge

    Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kreuzschlitzschraubenzieher • Kunststoffstift Schraubenliste Tabelle 1. Schraubenliste Komponente Zur Befestigung Schraubentyp Menge Abbildung Schraube Bodenabdecku Handballenstütz M2,5 x 13 en-Baugruppe Akku Handballenstütz M2,5 x 5 en-Baugruppe Computersock Handballenstütz...
  • Seite 14 Komponente Zur Befestigung Schraubentyp Menge Abbildung Schraube kung und Antennenbaugru Festplattenbau Computersockel M2,5 x 5 gruppe Festplattenlauf Festplattenbaugr M3 x 3 werkhalterung uppe Kühlkörperbau Systemplatine M2x3 gruppe E/A-Platine Handballenstütz M2,5 x 5 en-Baugruppe Tastaturhalteru Handballenstütz M2 x 3 en-Baugruppe Logo-Platine Hintere M2 x 3 Bildschirmabdec...
  • Seite 15 Komponente Zur Befestigung Schraubentyp Menge Abbildung Schraube Systemplatinen Handballenstütz M2,5 x 5 baugruppe en-Baugruppe Touchpadhalter Handballenstütz M2 x 3 en-Baugruppe Halterung der Computersockel M2 x 3 Tron- Beleuchtung Wireless- Computersockel M2 x 3 Kartenhalterun...

  • Seite 16: Nach Der Arbeit An Komponenten Im Inneren Des Computers

    Nach der Arbeit an Komponenten im Inneren des Computers VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen. Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden. Schließen Sie alle externen Geräte, Peripheriegeräte oder Kabel wieder an, die Sie vor dem Arbeiten an Ihrem Computer entfernt haben.

  • Seite 17: Entfernen Der Bodenabdeckung

    Entfernen der Bodenabdeckung WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 18 Lösen Sie die unverlierbare Schraube, mit der die Bodenabdeckung am Computersockel befestigt ist. Hebeln Sie mithilfe eines Kunststoffstifts vorsichtig die Bodenabdeckung, um die Halterungen an der Abdeckung an der Unterseite aus den Schlitzen im Computersockel zu entriegeln.
  • Seite 19 Heben Sie die Bodenabdeckung aus dem Computersockel heraus.
  • Seite 20 Trennen Sie das Batteriekabel von der Systemplatine. Halten Sie den Betriebsschalter für fünf Sekunden gedrückt, um die Systemplatine zu erden.

  • Seite 21: Wiedereinbauen Der Bodenabdeckung

    Wiedereinbauen der Bodenabdeckung WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 22: Entfernen Des Festplattenlaufwerks

    Entfernen des Festplattenlaufwerks WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 23 Heben Sie die Festplattenbaugruppe zusammen mit dem Kabel aus dem Computersockel. Entfernen Sie die vier Schrauben (M3x3), mit denen die Festplattenlaufwerkhalterung an der Festplattenbaugruppe befestigt wird. Heben Sie die Festplattenlaufwerkhalterung vom Festplattenlaufwerk.
  • Seite 24 Trennen Sie den Interposer von der Festplatte.

  • Seite 25: Wiedereinbauen Der Festplatte

    Wiedereinbauen der Festplatte WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 26: Entfernen Der Wireless-Karte

    Entfernen der Wireless-Karte WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 27 Schieben Sie die Wireless-Karte aus dem entsprechenden Steckplatz heraus.

  • Seite 28: Wiedereinbauen Der Wireless-Karte

    Wiedereinbauen der Wireless- Karte WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 29: Voraussetzungen Nach Der Arbeit Am Computer

    Drücken Sie auf das andere Ende der Wireless-Karte und bringen Sie die Schraube (M2x3) wieder an, mit der die Wireless-Kartenhalterung am Computersockel befestigt wird. Voraussetzungen nach der Arbeit am Computer Bringen Sie die Bodenabdeckung wieder an.

  • Seite 30: Entfernen Des Ssd-Laufwerks

    Entfernen des SSD-Laufwerks WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 31 Schieben Sie das SSD-Laufwerk aus dem SSD-Steckplatz.

  • Seite 32: Wiedereinbauen Des Ssd-Laufwerks

    Wiedereinbauen des SSD- Laufwerks WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 33: Voraussetzungen Nach Der Arbeit Am Computer

    Befestigen Sie wieder die Schraube (M2x3), mit der das SSD-Laufwerk am Computersockel befestigt ist. Voraussetzungen nach der Arbeit am Computer Bringen Sie die Bodenabdeckung wieder an.

  • Seite 34: Entfernen Der Speichermodule

    Entfernen der Speichermodule WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 35 Schieben Sie das Speichermodul aus dem Speichermodulsteckplatz.

  • Seite 36: Wiedereinbauen Der Speichermodule

    Wiedereinbauen der Speichermodule WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 37: Voraussetzungen Nach Der Arbeit Am Computer

    Drücken Sie das Speichermodul nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. Voraussetzungen nach der Arbeit am Computer Bringen Sie die Bodenabdeckung wieder an.

  • Seite 38: Entfernen Der Hinteren E/A-Abdeckung

    Entfernen der hinteren E/A- Abdeckung WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 39 Schieben Sie die rückseitige E/A-Abdeckung des Computersockels und entfernen Sie sie.

  • Seite 40: Wiedereinbauen Der Hinteren E/A-Abdeckung

    Wiedereinbauen der hinteren E/A-Abdeckung WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 41: Entfernen Des Computersockels

    Entfernen des Computersockels WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 42 Trennen Sie das Tron-Anzeigekabel von der Systemplatine ab. Entfernen Sie die beiden Schrauben (M2.5x5), mit denen der Computersockel an der Handballenstützen-Baugruppe befestigt ist.
  • Seite 43 Entfernen Sie die 14 Schrauben (M2.5x8), mit denen der Computersockel an der Handballenstützenbaugruppe befestigt ist. Entriegeln Sie mithilfe eines Kunststoffstifts vorsichtig die Halterungen am Computersockel aus den Schlitzen auf der Handballenstützen-Baugruppe.
  • Seite 44 Heben Sie den Computersockel von der Handballenstützen-Baugruppe ab.

  • Seite 45: Wiedereinbauen Des Computersockels

    Wiedereinbauen des Computersockels WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 46: Entfernen Der Knopfzellenbatterie

    Entfernen der Knopfzellenbatterie WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 47 Entfernen Sie vorsichtig die Knopfzellenbatterie zusammen mit dem Kabel von der Handballenstützen-Baugruppe.

  • Seite 48: Wiedereinbauen Der Knopfzellenbatterie

    Wiedereinbauen der Knopfzellenbatterie WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 49: Entfernen Der Lautsprecher

    Entfernen der Lautsprecher WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 50 Heben Sie den Lüfter zusammen mit seinem Kabel aus der Handballenstützenbaugruppe heraus.

  • Seite 51: Wiedereinbauen Der Lautsprecher

    Wiedereinbauen der Lautsprecher WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 52: Entfernen Der E/A-Platine

    Entfernen der E/A-Platine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 53 Drehen Sie die E/A-Platine um. Trennen Sie das Subwoofer-Kabel.
  • Seite 54 Lösen Sie die E/A-Platine aus der Handballenstütze.

  • Seite 55: Wiedereinbauen Der E/A-Platine

    Wiedereinbauen der E/A-Platine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 56 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen der Festplatte“. Bringen Sie die Bodenabdeckung wieder an.

  • Seite 57: Entfernen Des Subwoofers

    Entfernen des Subwoofers WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 58 Heben Sie den Subwoofer zusammen mit seinem Kabel aus der Handballenstützen-Baugruppe.

  • Seite 59: Wiedereinbauen Des Subwoofers

    Wiedereinbauen des Subwoofers WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 60: Entfernen Der Systemplatinenbaugruppe

    Entfernen der Systemplatinenbaugruppe WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 61: Vorgehensweise

    Vorgehensweise Drehen Sie den Computer um. Ziehen Sie das Klebeband ab, mit der das Bildschirmkabel an der Systemplatine befestigt ist. Öffnen Sie den Riegel und trennen Sie das Bildschirmkabel von der Systemplatine. Trennen Sie das Tobii-Eye-Tracker-Platinenkabel von der Systemplatine. Trennen Sie unter Verwendung der Zuglasche das Kabel der Betriebsschalterplatine von der Systemplatine.
  • Seite 62 10 Trennen Sie das Netzadapteranschlusskabel von der Systemplatine. 11 Trennen Sie das Lautsprecherkabel von der Systemplatine. 12 Heben Sie den Riegel an und trennen Sie das Beleuchtungskabel der Makrotasten von der Systemplatine. 13 Öffnen Sie den Riegel und trennen Sie das Tastaturbeleuchtungskabel von der Systemplatine.
  • Seite 63 18 Öffnen Sie den Riegel und trennen Sie das Touchpadkabel von der Systemplatine. 19 Entfernen Sie die Schraube (M2.5x5), mit der die USB-Typ-C- Anschlusshalterung an der Systemplatine befestigt ist, und heben Sie die USB-Typ-C-Anschlusshalterung aus der Systemplatine. 20 Entfernen Sie die sieben Schrauben (M2.5x5), mit denen die Systemplatinenbaugruppe an der Handballenstützen-Baugruppe befestigt ist.
  • Seite 64 21 Heben Sie die Systemplatinenbaugruppe aus der Handballenstützen- Baugruppe. 22 Entfernen Sie die Kühlkörperbaugruppe.
  • Seite 65 23 Nachdem alle oben genannten Schritte ausgeführt wurden, verbleibt die Systemplatine.

  • Seite 66: Wiedereinbauen Der Systemplatine

    Wiedereinbauen der Systemplatine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 67: Voraussetzungen Nach Der Arbeit Am Computer

    Befestigen Sie das Klebeband, mit dem das Kabel der E/A-Platine an der E/A-Platine befestigt ist. Schieben Sie das Touchpadkabel in den Anschluss auf der Systemplatine und schließen Sie den Riegel, um das Kabel zu befestigen. Führen Sie das Tastaturkabel, Makrotasten-Beleuchtungskabel und das Tastatur-Beleuchtungskabel in ihre Anschlüsse ein und drücken Sie auf die Riegel, um die Kabel zu befestigen.

  • Seite 68: Entfernen Des Kühlkörpers

    Entfernen des Kühlkörpers WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 69 Trennen Sie das Lüfterkabel von der Systemplatine. Trennen Sie das Lüfterkabel von der Systemplatine. ANMERKUNG: Für Computer mit NVIDIA GeForce GTX 1060 Grafikcontroller, entfernen Sie die Lüfter nach Trennung der Lüfterkabel von der Systemplatine. Drehen Sie die Systemplatinenbaugruppe um. Entfernen Sie die sieben Schrauben (M2x3), mit denen die Kühlkörperbaugruppe an der Systemplatine befestigt ist.
  • Seite 70 Lösen Sie die Kühlkörperanordnung von der Systemplatine.

  • Seite 71: Austauschen Des Kühlkörpers

    Austauschen des Kühlkörpers WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 72: Voraussetzungen Nach Der Arbeit Am Computer

    Voraussetzungen nach der Arbeit am Computer Befolgen Sie das Verfahren von Schritt 2 bis Schritt 15 unter „Wiedereinbauen der Systemplatine“. Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an. Setzen Sie die Speichermodule wieder ein. Bauen Sie das Solid-State-Laufwerk wieder ein.

  • Seite 73: Entfernen Des Netzadapteranschlusses

    Entfernen des Netzadapteranschlusses WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 74 Ziehen Sie das Klebeband ab, mit dem das Netzadapteranschlusskabel an der Handballenstützen-Baugruppe befestigt ist. Entfernen Sie das Kabel aus den Kabelführungen der Handballenstützen- Baugruppe.

  • Seite 75: Wiedereinbauen Des Netzadapteranschlusses

    Wiedereinbauen des Netzadapteranschlusses WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 76 Bauen Sie das Solid-State-Laufwerk wieder ein. Setzen Sie die Wireless-Karte wieder ein. Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen der Festplatte“. Bringen Sie die Bodenabdeckung wieder an.

  • Seite 77: Entfernen Der Betriebsschalterplatine

    Entfernen der Betriebsschalterplatine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 78 Heben Sie die Betriebsschalterplatine mit dem Kabel aus der Handballenstützenbaugruppe.

  • Seite 79: Wiedereinsetzen Der Betriebsschalterplatine

    Wiedereinsetzen der Betriebsschalterplatine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 80 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen der Festplatte“. Bringen Sie die Bodenabdeckung wieder an.

  • Seite 81: Entfernen Der Bildschirmbaugruppe

    Entfernen der Bildschirmbaugruppe WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 82 Heben Sie die Bildschirmbaugruppe vom Computersockel ab.

  • Seite 83: Wiedereinsetzen Der Bildschirmbaugruppe

    Wiedereinsetzen der Bildschirmbaugruppe WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 84: Entfernen Des Akkus

    Entfernen des Akkus WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 85 Heben Sie den Akku aus der Handballenstützenbaugruppe.

  • Seite 86: Wiedereinbauen Des Akkus

    Wiedereinbauen des Akkus WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 87: Entfernen Des Touchpads

    Entfernen des Touchpads WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 88 Heben Sie die Touchpad-Halterung aus der Handballenstützenbaugruppe.
  • Seite 89 Heben Sie das Touchpad aus der Handballenstützenbaugruppe.

  • Seite 90: Wiedereinbauen Des Touchpads

    Wiedereinbauen des Touchpads WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 91 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen der Festplatte“. Bringen Sie die Bodenabdeckung wieder an.

  • Seite 92: Entfernen Der Tastatur

    Entfernen der Tastatur WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 93 Heben Sie die Tastaturhalterung aus der Halterung für die Handballenstütze.
  • Seite 94 Heben Sie die Tastatur schräg an und entfernen Sie sie aus den Halterungen auf der Handballenstützen-Baugruppe.

  • Seite 95: Wiedereinbauen Der Tastatur

    Wiedereinbauen der Tastatur WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 96 Setzen Sie die Wireless-Karte wieder ein. Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen der Festplatte“. Bringen Sie die Bodenabdeckung wieder an.

  • Seite 97: Entfernen Der Handballenstütze

    Entfernen der Handballenstütze WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 98: Vorgehensweise

    Vorgehensweise Nachdem alle Vorbereitungen abgeschlossen sind, verbleibt die Handballenstütze.

  • Seite 99: Wiedereinbauen Der Handballenstütze

    Wiedereinbauen der Handballenstütze WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 100 13 Bringen Sie den Computersockel wieder an. 14 Bringen Sie die hintere E/A-Abdeckung wieder an. 15 Bauen Sie das Solid-State-Laufwerk wieder ein. 16 Setzen Sie die Wireless-Karte wieder ein. 17 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen der Festplatte“.

  • Seite 101: Entfernen Der Bildschirmblende

    Entfernen der Bildschirmblende WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 102 Heben Sie vorsichtig die Bildschirmblende heraus und drehen Sie sie um. Trennen Sie das Tobii-Eye-Tracker-Platinenkabel vom Tobii-Eye-Tracker Modul.
  • Seite 103 Heben Sie die Blende aus der Bildschirmbaugruppe. Entfernen Sie das Tobii -Eye-Tracker-Modul.

  • Seite 104: Wiedereinbauen Der Bildschirmblende

    Wiedereinbauen der Bildschirmblende WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 105 Setzen Sie die Wireless-Karte wieder ein. Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen der Festplatte“. 10 Bringen Sie die Bodenabdeckung wieder an.

  • Seite 106: Entfernen Des Tobii Eyetracker-Moduls

    Entfernen des Tobii Eyetracker- Moduls WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 108: Austauschen Des Tobii Eyetracker-Moduls

    Austauschen des Tobii Eyetracker- Moduls WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 109 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen der Festplatte“. 10 Bringen Sie die Bodenabdeckung wieder an.

  • Seite 110: Entfernen Der Logo-Platine

    Entfernen der Logo-Platine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 111 Drehen Sie die Logo-Platine um. Trennen Sie das Kabel der Tron-Beleuchtung von der Logo-Platine. Ziehen Sie an dem Riegel, mit dem das Alienhead-Kabel an der Logo-Platine befestigt ist. Trennen Sie das Alienhead-Kabel von der Logo-Platine. Trennen Sie das Kabel der Logo-Platine von der Logo-Platine. Trennen Sie das Kabel der Tron-Beleuchtung von der Logo-Platine.
  • Seite 112 Heben Sie die Logo-Platine von der hinteren Bildschirmabdeckung und der Antennenbaugruppe.

  • Seite 113: Austauschen Der Logo-Platine

    Austauschen der Logo-Platine WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 114 Setzen Sie die Speichermodule wieder ein. Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an. Bauen Sie das Solid-State-Laufwerk wieder ein. Setzen Sie die Wireless-Karte wieder ein. Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen der Festplatte“.

  • Seite 115: Entfernen Des Bildschirms

    Entfernen des Bildschirms WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 116 Heben Sie den Bildschirm vorsichtig an und drehen Sie ihn um. Ziehen Sie das Klebeband ab, mit dem das Bildschirmkabel am Bildschirm befestigt ist. Öffnen Sie den Riegel an und trennen Sie das Bildschirmkabel vom Bildschirm.
  • Seite 117 Heben Sie das Bildschirmbedienfeld von der hinteren Bildschirmabdeckung und der Antennenbaugruppe ab.

  • Seite 118: Wiedereinbauen Des Bildschirms

    Wiedereinbauen des Bildschirms WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 119 Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an. Setzen Sie die Speichermodule wieder ein. Bauen Sie das Solid-State-Laufwerk wieder ein. Setzen Sie die Wireless-Karte wieder ein. 10 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen der Festplatte“.

  • Seite 120: Entfernen Der Kamera

    Entfernen der Kamera WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 121 Heben Sie das Kameramodul von der hinteren Bildschirmabdeckung und Antennenbaugruppe ab.

  • Seite 122: Wiedereinbauen Der Kamera

    Wiedereinbauen der Kamera WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 123 10 Bringen Sie die Bodenabdeckung wieder an.

  • Seite 124: Entfernen Der Bildschirmscharniere

    Entfernen der Bildschirmscharniere WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 125: Vorgehensweise

    Vorgehensweise Entfernen Sie die Scharnierabdeckungen und heben Sie von den Scharnieren. Drehen Sie die Bildschirmbaugruppe um. Entfernen Sie das Bildschirmkabel aus der Kabelführung auf der hinteren Bildschirmabdeckung und Antennenbaugruppe. Entfernen Sie das Tobii-Eye-Tracker-Platinenkabel aus der Kabelführung auf der hinteren Bildschirmabdeckung und Antennenbaugruppe. Entfernen Sie das Logo-Platinenkabel aus der Kabelführung auf der hinteren Bildschirmabdeckung und Antennenbaugruppe.
  • Seite 126 Entfernen Sie die Wireless-Antennenkabel aus der Kabelführung auf der hinteren Bildschirmabdeckung und Antennenbaugruppe. Ziehen Sie das Klebeband ab, mit dem das Bildschirmscharnier an der hinteren Bildschirmabdeckung und Antennenbaugruppe befestigt ist. Entfernen Sie die 12 Schrauben (M2.5x3), mit denen die Scharniere an der hinteren Bildschirmabdeckung und Antennenbaugruppe befestigt sind.
  • Seite 127 Heben Sie die Scharniere von der hinteren Bildschirmabdeckung und Antennenbaugruppe hoch.

  • Seite 128: Wiedereinsetzen Der Bildschirmscharniere

    Wiedereinsetzen der Bildschirmscharniere WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 129 Bauen Sie die Bildschirmbaugruppe wieder ein. Befolgen Sie das Verfahren von Schritt 2 bis Schritt 15 unter „Wiedereinbauen der Systemplatine“. Setzen Sie die Speichermodule wieder ein. Bringen Sie den Computersockel wieder an. Bringen Sie die hintere E/A-Abdeckung wieder an. Bauen Sie das Solid-State-Laufwerk wieder ein.

  • Seite 130: Entfernen Der Hinteren Bildschirmabdeckung Und Der Antennenbaugruppe

    Entfernen der hinteren Bildschirmabdeckung und der Antennenbaugruppe WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.

  • Seite 131: Vorgehensweise

    Vorgehensweise Lösen Sie das Bildschirmkabel, das Kabel der Logo-Platine und das Kamerakabel von der hinteren Bildschirmabdeckung und der Antennenbaugruppe.
  • Seite 132 Nachdem alle obigen Schritte ausgeführt wurden, verbleiben die hintere Bildschirmabdeckung und die Antennenbaugruppe.

  • Seite 133: Austauschen Der Hinteren Bildschirmabdeckung Und Der Antennenbaugruppe

    Austauschen der hinteren Bildschirmabdeckung und der Antennenbaugruppe WARNUNG: Bevor Sie Arbeiten im Inneren des Computers ausführen, lesen Sie zunächst die im Lieferumfang des Computers enthaltenen Sicherheitshinweise und befolgen Sie die Anweisungen unter Bevor Sie im Inneren Ihres Computers arbeiten.. Befolgen Sie nach Arbeiten im Inneren des Computers die Anweisungen unter.
  • Seite 134 Bauen Sie den Akku wieder ein. 10 Bringen Sie den Computersockel wieder an. 11 Bringen Sie die hintere E/A-Abdeckung wieder an. 12 Bauen Sie das Solid-State-Laufwerk wieder ein. 13 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 6 im Abschnitt „Wiedereinbauen des Festplattenlaufwerks“.

  • Seite 135: Bios-Übersicht

    BIOS-Übersicht Das BIOS steuert den Datenfluss zwischen dem Betriebssystem des Computers und verbundenen Geräten, wie z. B. der Festplatte, dem Videoadapter, der Tastatur, der Maus und dem Drucker. Aufrufen des BIOS-Setup-Programms Schalten Sie den Computer ein oder führen Sie einen Neustart durch. Drücken Sie die Taste F2, sobald das DELL Logo auf dem Bildschirm angezeigt wird, um das BIOS-Setup-Programm aufzurufen.
  • Seite 136 Tabelle 3. Optionen der System-Einstellungen – Hauptmenü Main (Haupteinstellungen) System Time Zeigt die aktuelle Uhrzeit im Format HH:MM:SS an. System Date Zeigt das aktuelle Datum im Format MM/TT/JJJJ an. BIOS Version Zeigt die BIOS-Version an. Product Name Zeigt die Modellnummer Ihres Computers an.
  • Seite 137 Main (Haupteinstellungen) Fourth HDD Zeigt den Typ des vierten installierten Festplattenlaufwerks an. M.2 PCIe SSD-1 Zeigt den Typ der primären installierten SSD an. M.2 PCIe SSD-2 Zeigt den Typ der sekundären installierten SSD an. M.2 PCIe SSD-3 Zeigt den Typ der dritten installierten SSD an.
  • Seite 138 „Erweitert“ Integrated NIC Gibt Ihnen die Möglichkeit, den integrierten LAN-Controller zu aktivieren oder zu deaktivieren. Default: Enabled (Standardeinstellung: Aktiviert) USB Emulation Ermöglicht das Aktivieren oder Deaktivieren der USB- Emulationsfunktion. Diese Funktion legt fest, wie das BIOS (ohne USB- fähiges Betriebssystem) mit USB- Geräten umgeht.
  • Seite 139 „Erweitert“ ANMERKUNG: Wenn USB PowerShare aktiviert ist, kann ein Gerät, das zum USB PowerShare-Konnektor verbunden ist, den Computer unter Umständen nicht reaktivieren. Default: Disabled (Standardeinstellung: Deaktiviert) SATA Operation Ermöglicht die Konfiguration des Betriebsmodus des integrierten SATA- Festplatten-Controllers. Standardeinstellung: AHCI Adapter Warnings Ermöglicht Ihnen die Auswahl, ob der Computer Warnmeldungen anzeigen soll, wenn Sie Wechselstromadapter...
  • Seite 140 „Erweitert“ Intel Software Guard Extensions Ermöglicht Ihnen das Aktivieren oder Deaktivieren der Intel Software Guard Extensions (Intel Software Guard- Erweiterungen) Default: Disabled (Standardeinstellung: Deaktiviert) BIOS Recovery Ermöglichen Sie dem Benutzer das Wiederherstellen nach gewissen beschädigten BIOS-Bedingungen von einer Wiederherstellungsdatei auf der primären Festplatte des Benutzers Default: Enabled (Standardeinstellung: Aktiviert)
  • Seite 141 Sicherheit Admin Password Ermöglicht die Einstellung des Administrator-Passworts. Das Administrator-Passwort steuert den Zugriff auf das System-Setup- Dienstprogramm. System Password Ermöglicht die Einrichtung des Systemkennworts. Das Systempasswort kontrolliert den Zugriff auf den Computer beim Starten. HDD password Ermöglicht Ihnen das Festlegen, Ändern oder Löschen des Festplattenkennworts Password Change...
  • Seite 142 Boot (Starten) File Browser Del Boot Option Ermöglicht Ihnen das Löschen der Startoptionen Secure Boot Aktivieren oder Deaktivieren der Funktion „Sicherer Start. Legacy Option ROMs Aktivieren oder Deaktivieren der Legacy-Option-ROMs. Boot Option Priorities Zeigt die Startsequenz. Boot Option #1 Zeigt die verfügbare erste Startoption.

  • Seite 143: Löschen Vergessener Kennwörter

    Löschen vergessener Kennwörter Um vergessene Kennwörter zu löschen, wenden Sie sich an den technischen Support von Dell unter www.dell.com/contactdell. Löschen von CMOS-Einstellungen Entfernen Sie die Abdeckung an der Unterseite. Entfernen Sie den Akku. Entfernen Sie die Knopfzellenbatterie. Warten Sie eine Minute. Setzen Sie die Knopfzellenbatterie wieder ein.

  • Seite 144: Startmenü

    Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Startmenü Dieser Computer enthält ein Menü zum einmaligen Booten. Mithilfe dieser Funktion können Sie die Reihenfolge der Geräte ändern, von denen Ihr Computer zu starten versucht (z. B. CD-ROM, Festplatte oder Netzwerk). Startmenü-Erweiterungen Es gibt folgende Startmenü-Erweiterungen: •...

  • Seite 145: Diagnose

    Diagnose Betriebs- /Akkuzustandsanzeige: Zeigt den Strom- und Akkuladezustand- Status. Stetig Gelb – Der Computer läuft im Akkubetrieb und der Akku ist weniger als 10 % geladen. Benutzerdefinierte Farbe (AC-Modus) - Netzteil ist angeschlossen und der Akku ist vollständig geladen. Benutzerdefinierte Farbe (Akkumodus) - Computer läuft im Akkubetrieb und der Akku ist mehr als 10 % geladen.
  • Seite 146 Anzeigemuster Problembeschreibung Fehler bei PCI- oder Videokarte Recovery Image nicht gefunden Recovery Image gefunden aber ungültig Kamerastatusanzeige: Gibt an, ob die Kamera in Betrieb ist. • Stetig weiß leuchtend – Kamera ist in Betrieb. • Aus – Kamera ist nicht in Betrieb. Statusanzeige der Feststelltaste: Gibt an, ob Feststelltaste aktiviert oder deaktiviert ist.

  • Seite 147: Wie Sie Hilfe Bekommen Und Kontaktaufnahme Mit Alienware

    Wie Sie Hilfe bekommen und Kontaktaufnahme mit Alienware Selbsthilfe-Ressourcen Über diese Online-Selbsthilfe-Ressourcen erhalten Sie Informationen und Hilfe zu Alienware-Produkten und -Services: Tabelle 9. Alienware-Produkte und Online-Selbsthilfe-Ressourcen Informationen zu Produkten und www.alienware.com Services von Alienware Anwendung Dell Help & Support (Dell...

  • Seite 148: Kontaktaufnahme Mit Alienware

    Anweisungen zur Wartung des Computers Kontaktaufnahme mit Alienware Informationen zur Kontaktaufnahme mit Alienware für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.alienware.com. ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar.
