Info über diese Aufgabe
ANMERKUNG: Diese Vorgehensweise gilt für das Installieren eines M.2-2280-Solid-State-Laufwerks in M.2-Steckplatz eins
(SSD1).
ANMERKUNG: Unterstützte Kartenkonfigurationen im M.2-Steckplatz eins (SSD1):
● M.2-2230-Solid-State-Laufwerk
● M.2-2280-Solid-State-Laufwerk
ANMERKUNG: Dieses Verfahren gilt nur für Computer, die mit einer NVIDIA GeForce RTX 3050 Ti Grafikkarte ausgeliefert
werden.

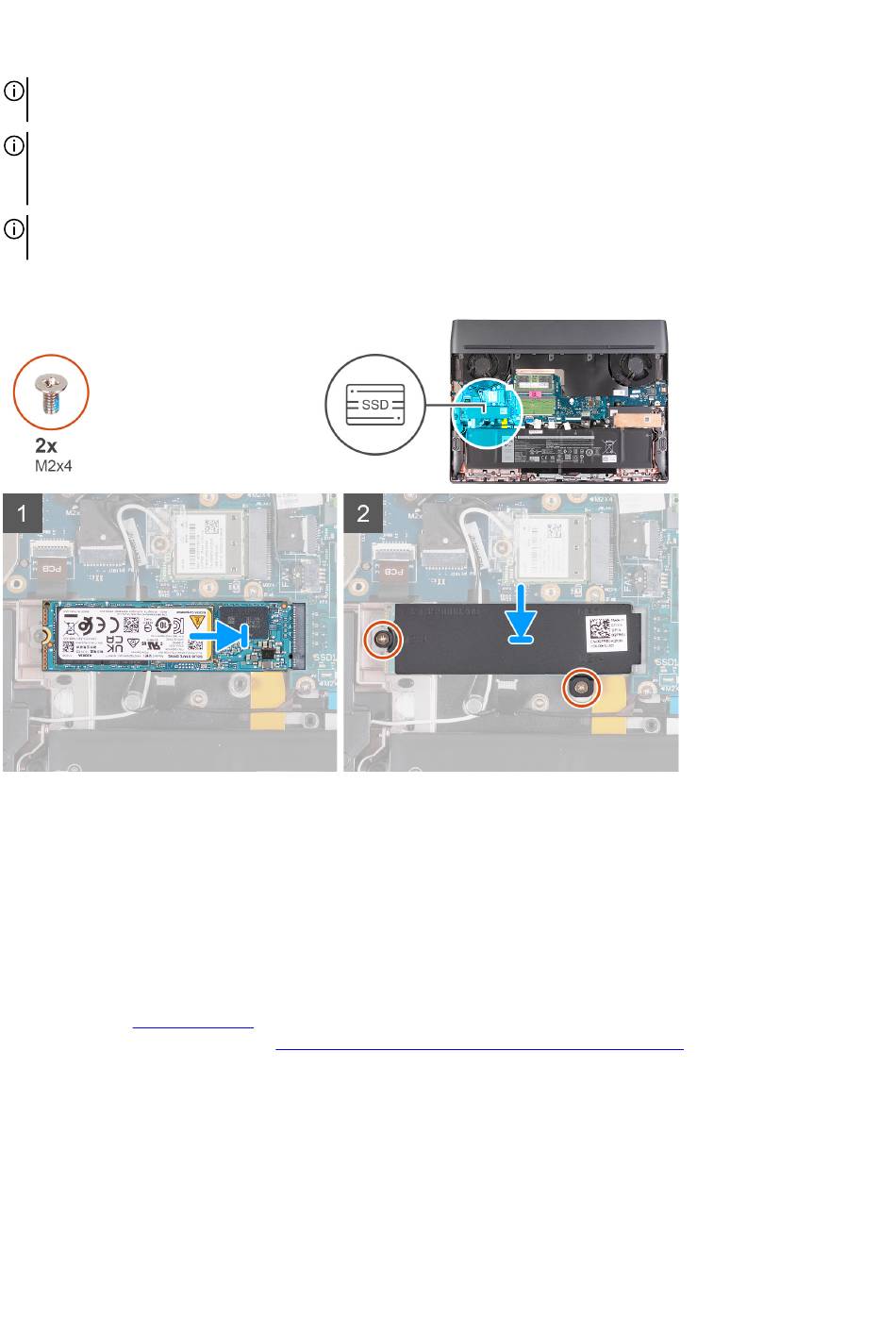

Die folgenden Abbildungen zeigen die Position des M.2-2280-Solid-State-Laufwerks in Steckplatz eins und stellen das
Installationsverfahren bildlich dar.
Schritte
1. Richten Sie die Kerbe am M.2-2280-Solid-State-Laufwerk auf die Lasche am M.2-Kartensteckplatz auf der Systemplatine aus.
2. Schieben Sie das M.2-2280-Solid-State-Laufwerk in den M.2.-Kartensteckplatz auf der Systemplatine.
3. Schieben Sie die Lasche auf der M.2-2280-Kühlabdeckung in den M.2-Kartensteckplatz und richten Sie die
Schraubenbohrungen der Kühlabdeckung an den Schraubenbohrungen auf der Handauflagen- und Tastaturbaugruppe aus.
4. Bringen Sie die zwei Schrauben (M2x4) zur Befestigung der M.2-2280-Kühlabdeckung an der Handauflagen- und
Tastaturbaugruppe wieder an.
Nächste Schritte
1. Bringen Sie die
Bodenabdeckung
2. Befolgen Sie die Anweisungen unter
Verfahren zum Verschieben der Schraubbohrung in SSD-Steckplatz 1
Info über diese Aufgabe
Der Computer unterstützt die folgenden zwei SSD-Formfaktoren in Steckplatz 1:
● M.2 2230
● M.2 2280
an.
Nach der Arbeit an Komponenten im Inneren des
Computers.
