Schritte

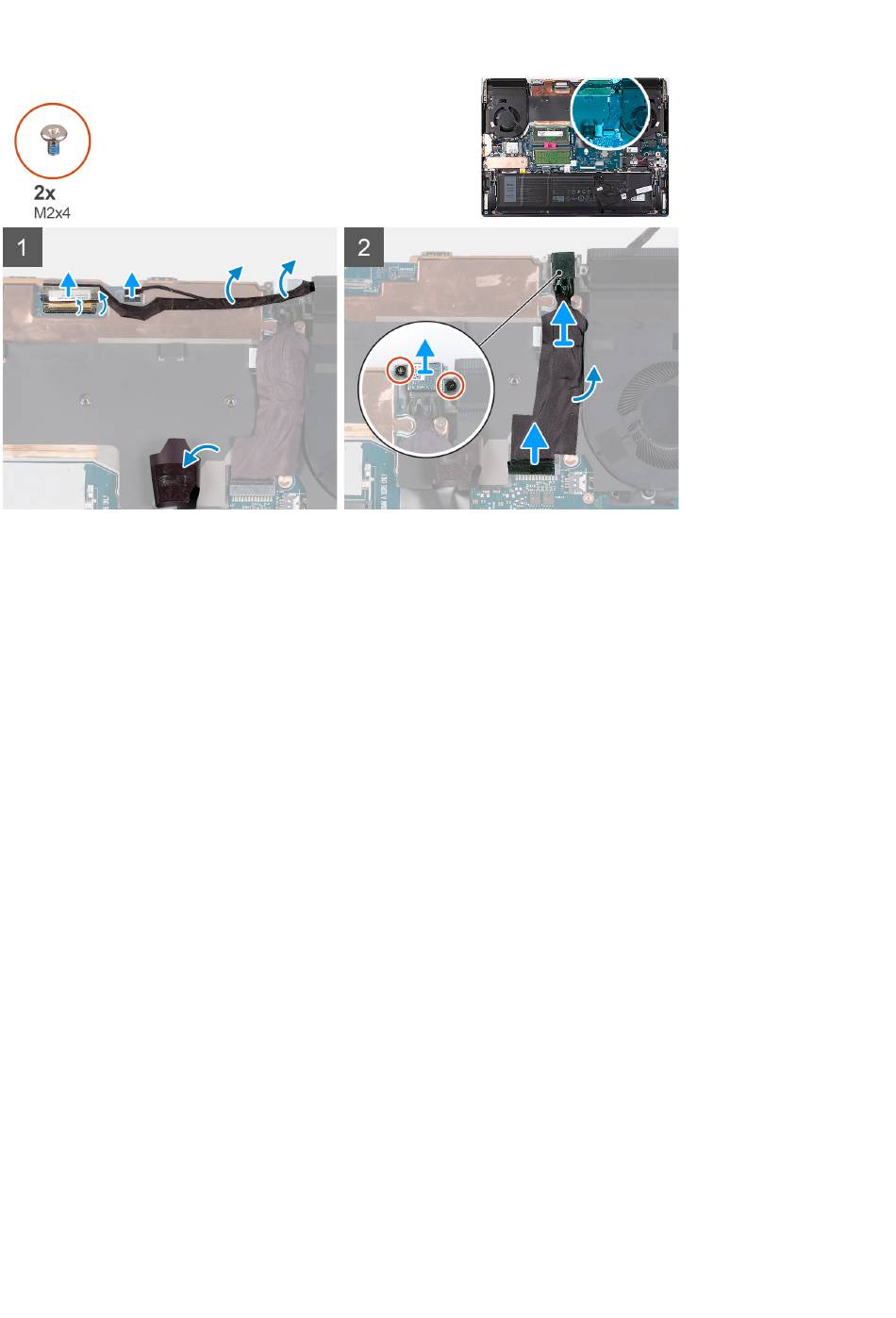

1. Lösen Sie das Klebeband, mit dem die Verriegelung des Bildschirmkabelanschlusses an der Systemplatine befestigt ist.
2. Öffnen Sie den Riegel und trennen Sie das Bildschirmkabel von der Hauptplatine.
3. Trennen Sie das Kabel der Alien-Kopf-LED von der Hauptplatine.
4. Lösen Sie das Bildschirmkabel von der Hauptplatine und entfernen Sie das Bildschirmkabel aus dem Schlitz in der Handauflagen-
und Tastaturbaugruppe.
5. Lösen Sie die Schutzfolie von der Systemplatine.
6. Trennen Sie das Netzadapteranschlusskabel von der Systemplatine.
7. Lösen Sie das Netzadapteranschlusskabel von der Systemplatine.
8. Entfernen Sie die beiden Schrauben (M2x4), mit denen die Netzadapteranschlusshalterung an der Handballenstützen- und
Tastaturbaugruppe befestigt ist.
9. Heben Sie die Netzadapterporthalterung von der Handballenstützen- und Tastaturbaugruppe.

Einbauen des Netzadapter-Ports

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die folgenden Abbildungen zeigen die Position des Netzteilanschlusses und stellen das Verfahren zum Einbauen bildlich dar.
41
