Schritte

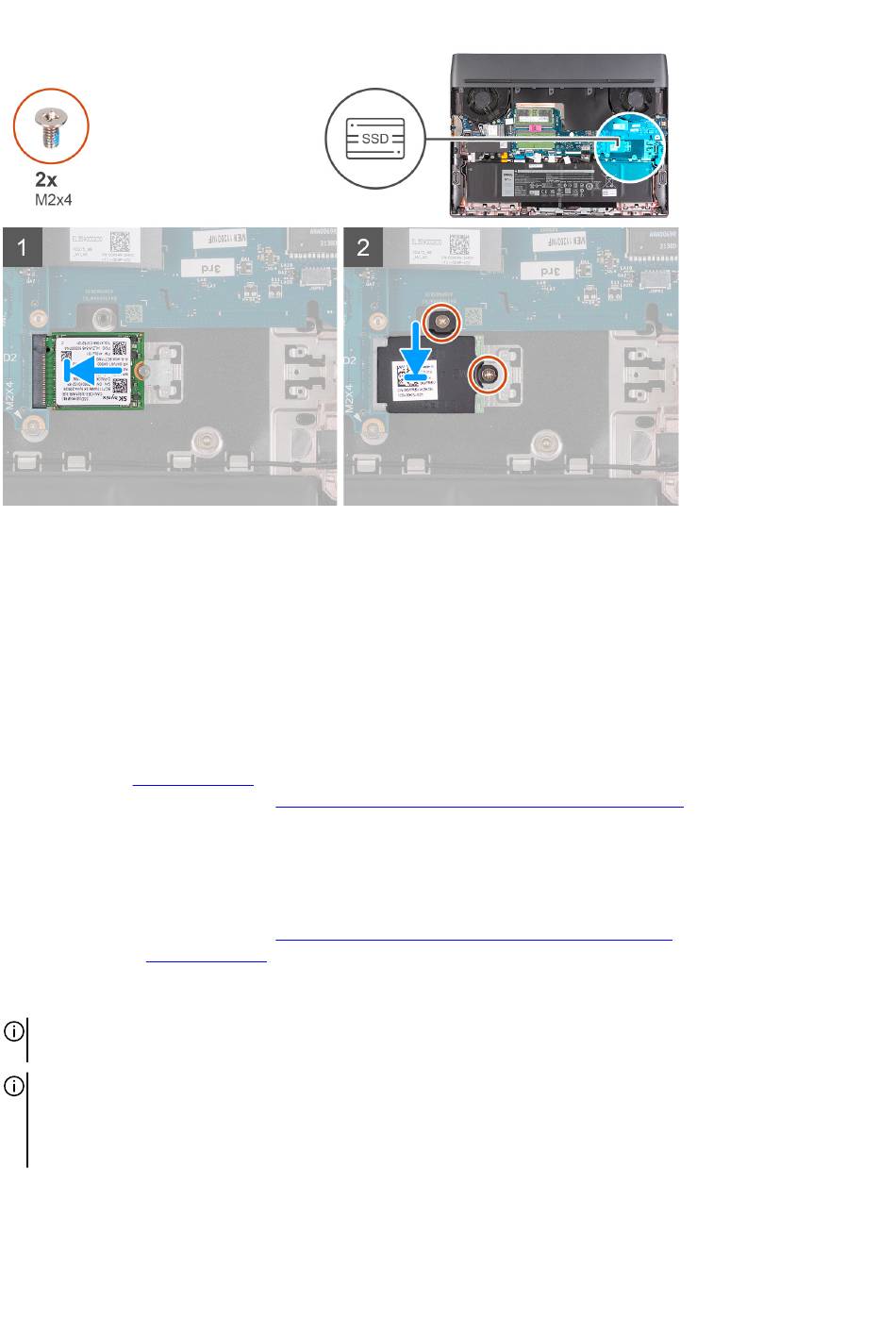

1. Richten Sie die Kerbe am M.2-2230-Solid-State-Laufwerk auf die Lasche am M.2-Kartensteckplatz auf der Systemplatine aus.
2. Schieben Sie das M.2-2230-Solid-State-Laufwerk in den M.2-Kartensteckplatz auf der Hauptplatine.
3. Platzieren Sie die Kühlabdeckung des Solid-State-Laufwerks korrekt ausgerichtet auf dem Solid-State-Laufwerk.
4. Richten Sie die Schraubenbohrung auf der Kühlabdeckung des Solid-State-Laufwerks auf die Schraubenbohrung des Solid-
State-Laufwerks und der Handballenstützen- und Tastaturbaugruppe aus.
5. Bringen Sie die zwei Schrauben (M2x4) zur Befestigung der M.2-2230-Kühlabdeckung an der Handauflagen- und
Tastaturbaugruppe wieder an.
Nächste Schritte
1. Bringen Sie die
Bodenabdeckung
2. Befolgen Sie die Anweisungen unter
Entfernen des M.2-2280-Solid-State-Laufwerks aus Steckplatz zwei
Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die Bodenabdeckung.
Info über diese Aufgabe
ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2-2280-Solid-State-Laufwerk in M.2-
Steckplatz zwei (SSD2).
ANMERKUNG: Welche M.2-Karte im M.2-Steckplatz zwei (SSD2) installiert ist, hängt von der bestellten Konfiguration ab.
Unterstützte Kartenkonfigurationen:
● M.2-2230-Solid-State-Laufwerk
● M.2-2280-Solid-State-Laufwerk
Die folgenden Abbildungen zeigen die Position des M.2-2280-Solid-State-Laufwerks in Steckplatz zwei und stellen das Verfahren
zum Entfernen bildlich dar.
