Entfernen und Einbauen von Komponenten
ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen
bestellten Konfiguration.
Empfohlene Werkzeuge
Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein:
● Kreuzschlitzschraubendreher Größe 1
● Plastikschreiber
Schraubenliste
ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge
der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird sichergestellt, dass die richtige
Anzahl der Schrauben und der richtige Schraubentyp wieder angebracht werden, wenn die Komponente ausgetauscht wird.
ANMERKUNG: Manche Computer verfügen über magnetische Oberflächen. Stellen Sie sicher, dass die Schrauben nicht an
solchen Oberflächen befestigt bleiben, wenn Sie eine Komponente austauschen.
ANMERKUNG: Die Farbe der Schraube kann je nach bestellter Konfiguration variieren.

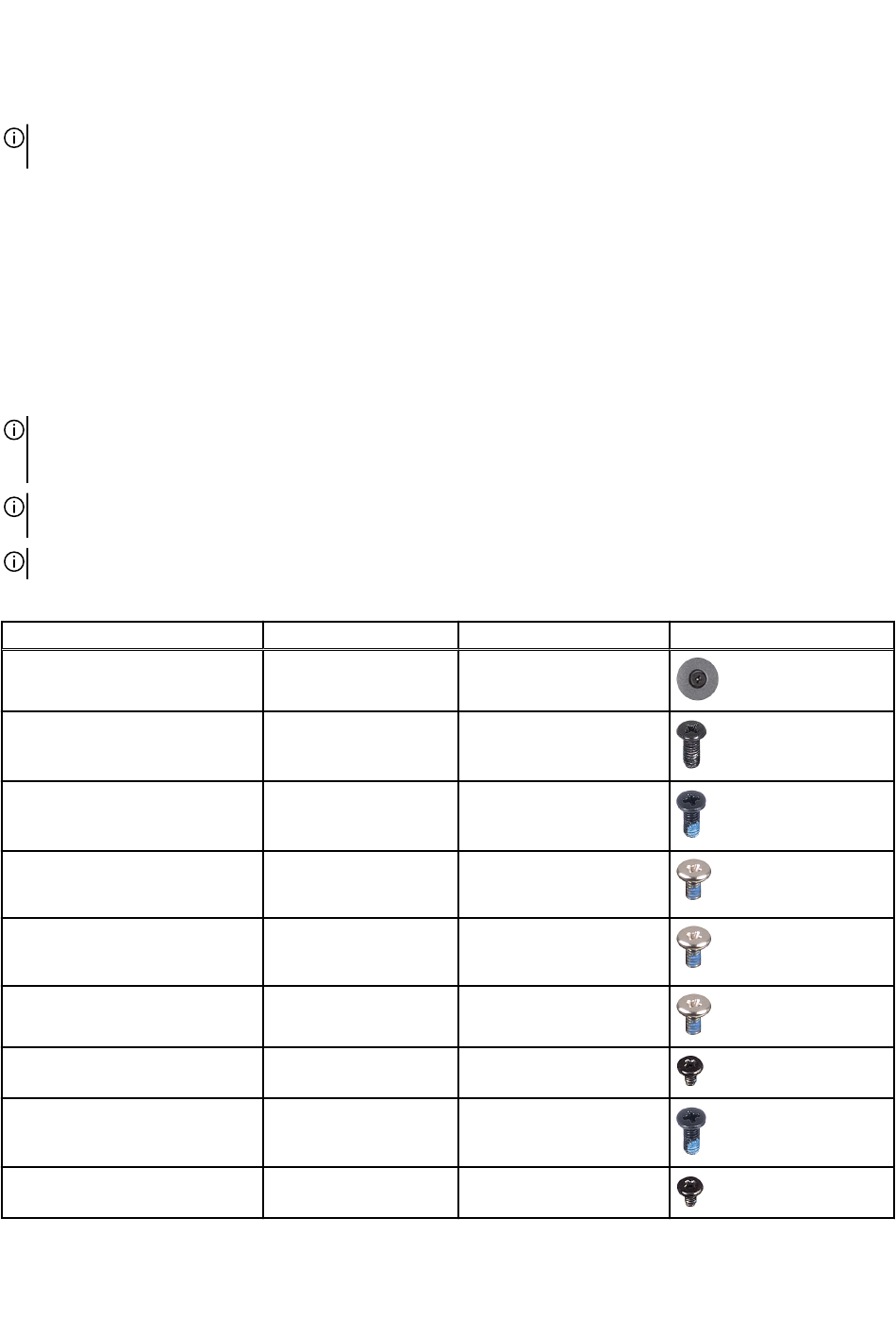

Tabelle 1. Schraubenliste
Komponente
Bodenabdeckung
Bodenabdeckung
Bodenabdeckung
M.2-2230- oder M.2-2280-
Solid-State-Laufwerk in SSD-
Steckplatz eins
M.2-2230- oder M.2-2280-
Solid-State-Laufwerk in SSD-
Steckplatz zwei
Wireless-Kartenhalterung
Hintere E/A-Abdeckung
Hintere E/A-Abdeckung
Akku
10
Schraubentyp
M2.5x14 (unverlierbare
Schraube)
M2.5x6 (unverlierbare
Schraube)
M2,5x6
M2x4
M2x4
M2x4
M2x3
M2,5x6
M2x3
Menge
2
2
4
2
2
1
3
2
3
Abbildung Schraube
