Schritte

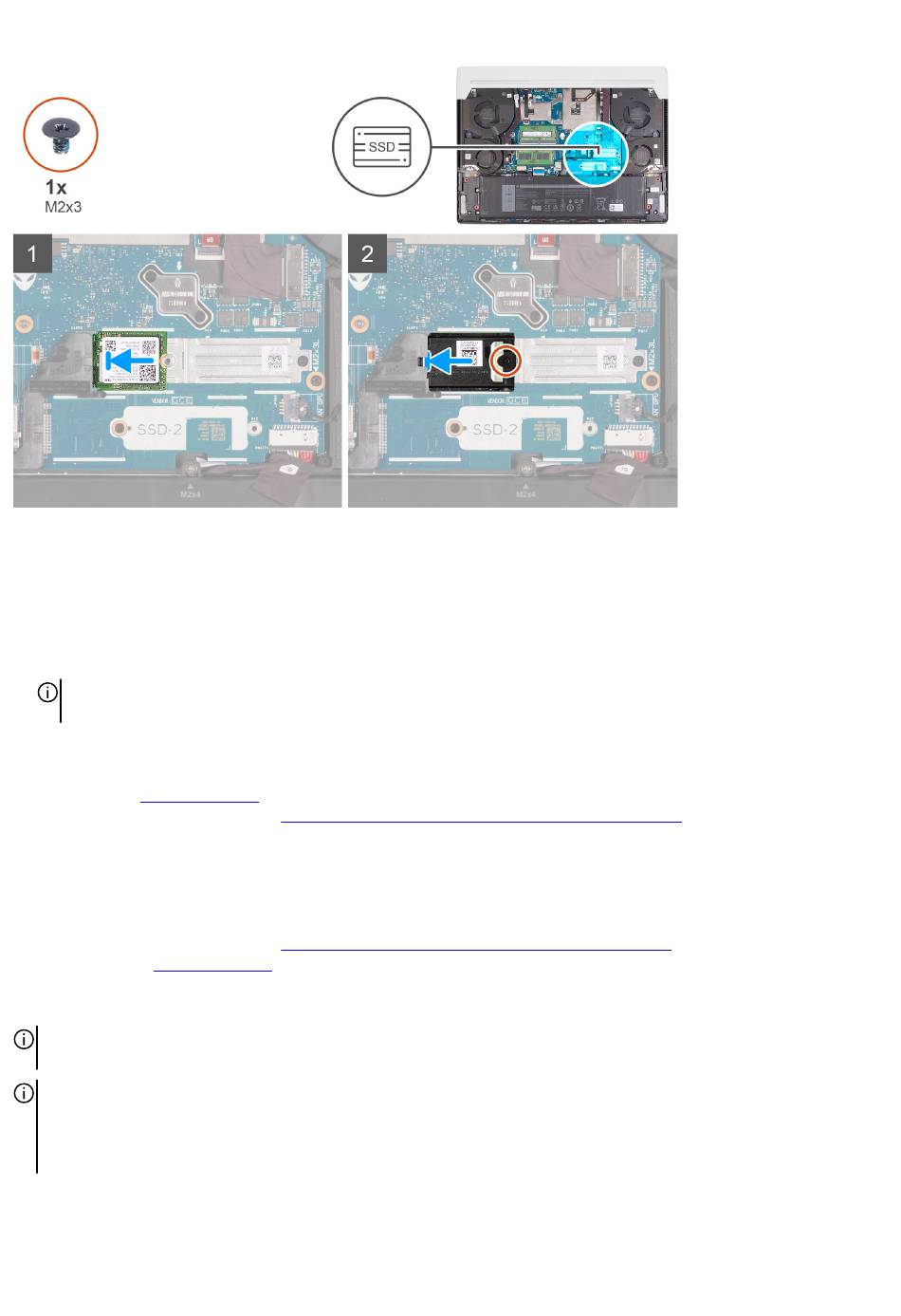

1. Richten Sie die Kerbe am M.2-2230-Solid-State-Laufwerk auf die Lasche am M.2-Kartensteckplatz auf der Systemplatine aus.
2. Schieben Sie das M.2-2230-Solid-State-Laufwerk in den M.2-Kartensteckplatz auf der Hauptplatine.
3. Schieben Sie die Lasche auf der M.2-Kühlabdeckung in den M.2-Kartensteckplatz und richten Sie die Schraubenbohrung auf
der Kühlabdeckung so aus, dass sie mit der Schraubenbohrung auf der Systemplatine übereinstimmt.
4. Entfernen Sie die Schraube (M2x3), mit der die M.2-Kühlabdeckung am Montageblech 2230 befestigt ist.
ANMERKUNG: Auf Ihrem Computer können bis zu zwei M.2 2230-Solid-State-Laufwerke installiert sein. Wiederholen Sie
die Schritte 1 bis 4, um das zweite M.2 2230-Solid-State-Laufwerk zu installieren.
Nächste Schritte
1. Bringen Sie die
Bodenabdeckung
2. Befolgen Sie die Anweisungen unter
Entfernen des M.2-2280-Solid-State-Laufwerks
Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die Bodenabdeckung.
Info über diese Aufgabe
ANMERKUNG: Diese Vorgehensweise gilt nur für Computer mit installiertem M.2 2280-Solid-State-Laufwerk in M.2-
Steckplatz eins (SSD-1) bzw. M.2-Steckplatz zwei (SSD-2).
ANMERKUNG: Die M.2-Karte, die im M.2-Steckplatz eins (SSD-1) und M.2-Steckplatz zwei (SSD-2) installiert ist, hängt von
der bestellten Konfiguration ab. Unterstützte Kartenkonfigurationen:
● M.2-2230-Solid-State-Laufwerk + 2230-Montageblech
● M.2-2280-Solid-State-Laufwerk
Die folgenden Abbildungen zeigen die Position des M.2-2280-Solid-State-Laufwerks und stellen das Verfahren zum Entfernen
bildlich dar.
22
Entfernen und Einbauen von Komponenten
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
