RB/RQ - RBY/RQY

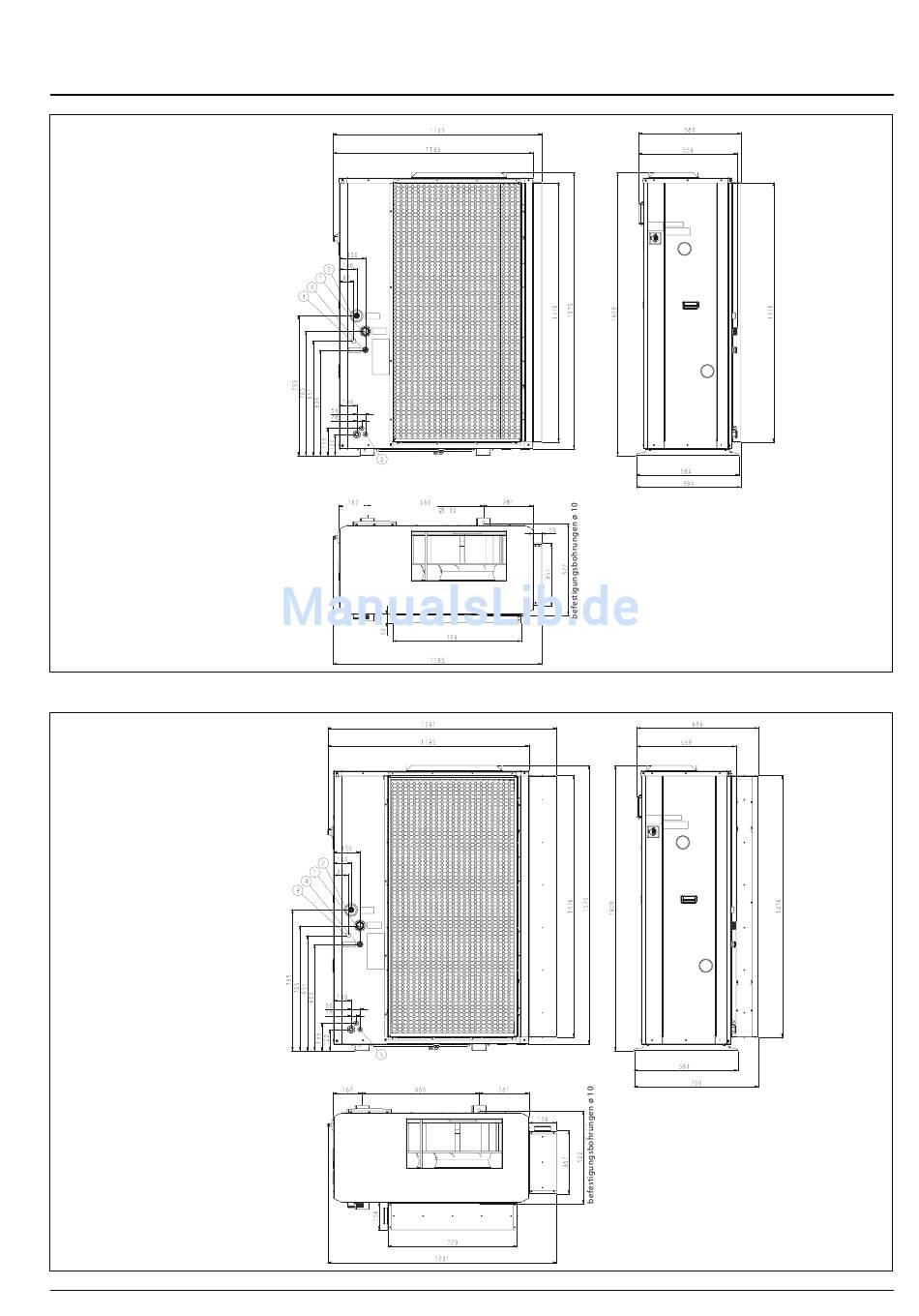

Abmessungen und Positionen der hydraulischen Anschlüsse (mm)
Mod. RBY 017 - 021xxA
Mod. RQY 017 - 021xxA
1 Wassereinlass
2 Wasserauslass
3 Anschluss Bausatz Befüllen
4 Auslass Sicherheitsventil
5 Stromanschlüsse
Mod. RBY 017 - 021xxB
Mod. RQY 017 - 021xxB
1 Wassereinlass
2 Wasserauslass
3 Anschluss Bausatz Befüllen
4 Auslass Sicherheitsventil
5 Stromanschlüsse
NUOVA IMMAGINE
befestigungsbohrungen
NUOVA IMMAGINE
befestigungsbohrungen ø 10
D - 7
