Allgemeine Hinweise und Hydronikmodul
Durchführung von Wartungsarbeiten sind die Schrauben seitlich an der
Filterhalterung zu entfernen.
Nachdem die Schrauben entfernt wurden, kann die Abdeckplatte
abgenommen werden.
Die hinter dem Gerät angebrachten Filter können wie in der
nachstehend aufgeführten Reihenfolge ausgebaut werden.
Der Druckverlust der Filter beträgt bei Luft-Nenndurchsatz 7 Pa.
Die Sauberkeit des Filters muss mindestens all zwei bis drei Monate
jedem Fall dann zu überprüfen, wenn der Druckverlust doppelt so hoch
ist wie der Nennverlust.
Ein verschmutzter Filter reduziert den Luftdurchsatz und die
Leistungsfähigkeit.
Der Filter muss mit Hilfe von Luft (nicht Wasser) gereinigt werden, da die
Konstruktion aus Aluminium ist.
Ventilatorvorlauf
In der Standardausführung der kanalisierten Geräte ist ein rechteckiger
Flansch im Lieferumfang vorgesehen.
werden. Anderenfalls könnten erhebliche Vibrationen und Geräusche
auf die Gebäudekonstruktion übertragen werden.
Es dürfen keine Kanäle mit einem Gewicht von mehr als 10 kg
eingesetzt werden, um Schäden am Gerät zu vermeiden.
Es muss unbedingt sichergestellt sein, dass kein Luftansaug- bzw.
Luftauslassstutzen zufällig durch ein Hindernis verstopft werden kann
Während des Betriebs der Wärmepumpe könnte es erforderlich sein, bis
zu 15 Liter Kondenswasser pro Stunde aufzufangen.

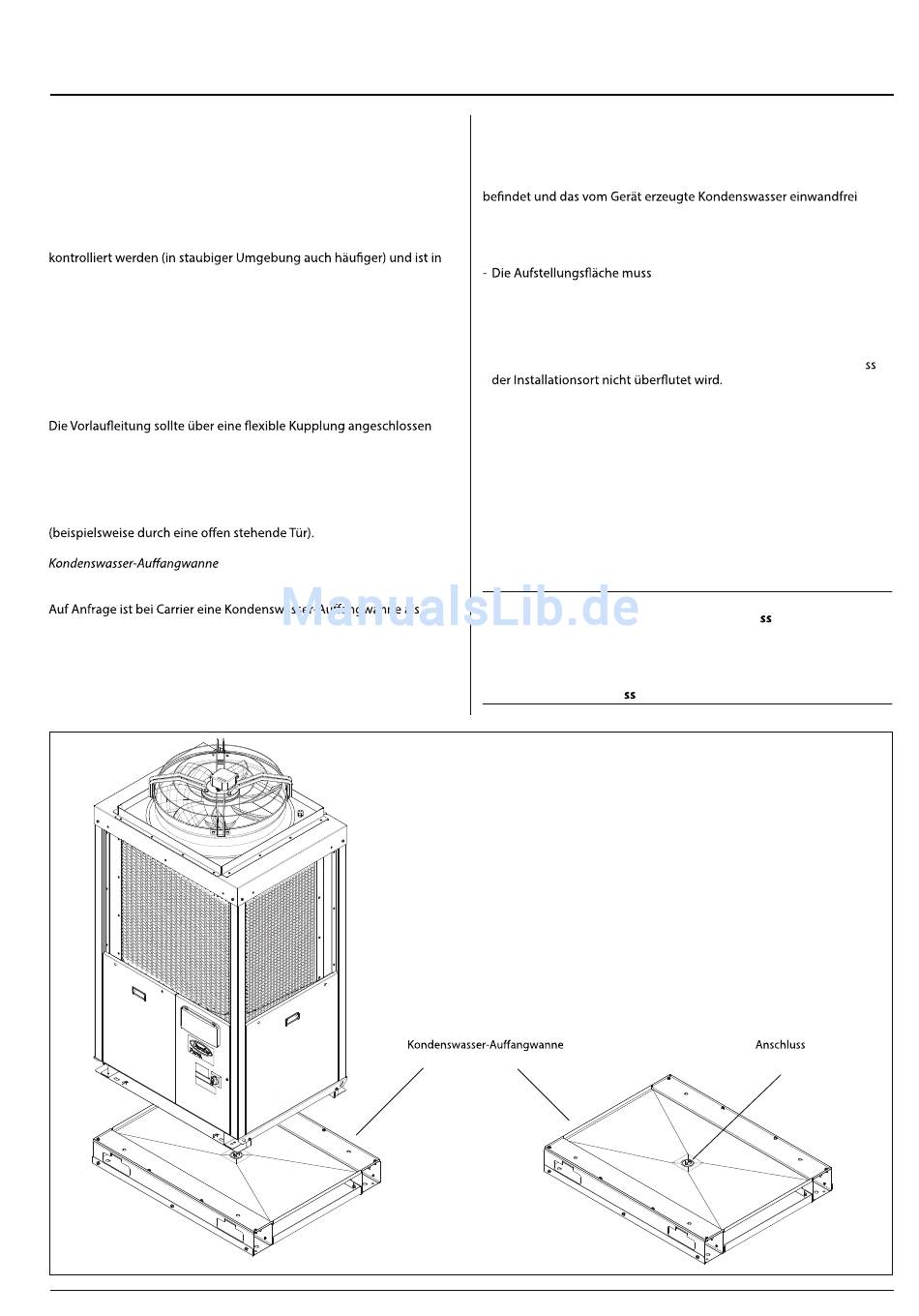

Sonderzubehör erhältlich, die unter dem Gerät platziert wird. Die
entsprechenden Artikelnummern sind 30RB9003 (für Geräte mit 17 – 21
kW) und 30RB9004 (für Geräte mit 26 – 40 kW).
Besagte Wanne muss über einen Vinylschlauch mit 16 mm Durchmesser
mit dem Kondenswasser-Ablasssystem verbunden werden (dazu den
Anschluss zum Ablassen des Kondenswassers im Lieferumfang der
Wanne verwenden).
Bei den Geräten mit 26- 40 kW kann das Ende des Ablassschlauchs, das
an der hinteren Abdeckplatte befestigt ist, abgeklemmt und das aus
dem Kältemittel-Wasser-Wärmetauscher abgelassene Kondenswasser in
die Hilfswanne geleitet werden.
Beim Einbau der Wanne ist darauf zu achten, dass sie sich in der Waage
entsorgt.
Aufstellungsort
Folgende Punkte beachten:
stark genug sein, um das Geräte-
Betriebsgewicht aufzunehmen (Tabelle 1).
- Um das Gerät herum ausreichend freien Raum für Wartungsarbeiten
lassen (siehe Abbildung "Erforderlicher freier Raum").
- Einen Aufstellungsort ohne Staub und Verunreingungen wählen, die
den Wärmetauscher blockieren können.
- Bei Installation des Geräts direkt auf dem Boden darauf achten, da
- Bei der Installation von Klimaanlagen immer die geltenden
Bestimmungen beachten.
- Für die gesamte Installation sind Schwingungsdämpfer zu verwenden,
um die Übertragung von Schwingungen zu verhindern.
- Um Schäden an der Konstruktion (insbesondere an Geräten mit 26
-40 kW) zu vermeiden, sollten die Schwingungsdämpfer unter einem
Rahmen angebracht werden, auf dem alle Füße des Geräts ruhen.
Transport
1. Zum Anheben des Geräts Spreizbalken verwenden, um eine
Beschädigung der Gerätebleche zu vermeiden. Heftige Bewegungen
vermeiden.
2. Das Gerät nicht um mehr als 15° rollen oder kippen.
WICHTIG:
Vor dem Anheben des Geräts sicherstellen, da
fest in ihrer Lage sind. Das Gerät vorsichtig anheben und
niedersetzen.
WICHTIG:
Immer sicherstellen, da das Gerät eben aufgestellt wird .
alle Gerätebleche
