Bedienungs- und Installationsanleitung RKL 350 ECO Lokale Raumklimageräte in Kompakt-Ausführung 0231-2019-08 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Zusätzliche Sicherheitshinweise im Umgang mit Kältemittel R290..........4 1.3 Kennzeichnung von Hinweisen....................... 5 1.4 Personalqualifikation........................5 1.5 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.6 Sicherheitsbewusstes Arbeiten....................... 6 1.7 Sicherheitshinweise für den Betreiber..................... 6 1.8 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten.........
RKL ECO Sicherheits- und Im Sinne des Umweltschutzes sind diese Geräte ausschließlich fachmännisch zu ent- Anwenderhinweise sorgen. Die Sicherheitshinweise in Bezug auf die 1.1 Allgemeine Sicherheitshinweise Raumgröße sowie die Brennbarkeit des Kälte- Lesen Sie vor der ersten Inbetriebnahme des mittels dürfen nicht vom Gerät entfernt werden. Gerätes oder deren Komponenten diese Anlei- Die Geräte dürfen nur in gut durchlüfteten tung aufmerksam durch.
Der Eingriff in den Kältekreislauf das aus- schließlich durch zertifiziertes Fachpersonal WARNUNG! unter Berücksichtigung der Sicherheitsanwei- sungen des Herstellers erfolgen. Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situ- Wartung und Reparatur darf nur durch autori- ation hin, die zum Tod oder zu schweren Verlet- sierte Personen durchgeführt werden, die ent- zungen führen kann, wenn sie nicht gemieden sprechende Fachkenntnisse in Bezug auf...
RKL ECO 1.6 Sicherheitsbewusstes Arbeiten Niemals die Gehäusehülle durchbohren oder das Gerät mit Feuer in Kontakt bringen. Die in dieser Anleitung aufgeführten Sicherheits- Räume in denen Kältemittel austreten kann hinweise, die bestehenden nationalen Vorschriften sind ausreichend zu be- und entlüften. Sonst zur Unfallverhütung sowie eventuelle interne besteht Erstickungsgefahr.
Nichts auf dem Gerät abstellen oder drauf sitzen. Gerät nicht mit defektem Kabel oder defekter Steckdose betreiben. Vor Reinigung des Gerätes Netzstecker ziehen. 1.8 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten Arbeitsbereich prüfen Vor Arbeitsbeginn an Geräten mit brennbaren Kältemitteln muss sichergestellt sein, dass mögliche Zündquellen entfernt werden und die Gefahr einer Entzündung von Kältemitteln aus- geschlossen ist.
Seite 8
RKL ECO Mögliche Zündquellen entfernen Reparaturen an geschlossenen Kompo- nenten Kältemittelaustritt in Kombination mit entspre- chender Zündquellen führt zu Explosion. Jeg- Vor der Reparatur von geschlossenen Kompo- liche Zündquellen sind daher zu jeder Zeit vom nenten/Gehäuseteilen muss das Gerät span- Arbeitsbereich fernzuhalten! Dazu gehört auch nungsfrei geschaltet werden.
Seite 9
Erkennen brennbarer Kältemittel 1. Ablassen des Kältemittels 2. Spülen des Systems mit Schutzgas Verwenden Sie bei der Suche nach Kältemittel- Leckagen unter keinen Umständen mögliche 3. Vakuumieren Zündquellen. Die Verwendung eine Lecksuch- 4. Ggf. Schritte 2 und 3 wiederholen lampe oder andere vergleichbare Geräten mit 5.
Besteller oder sein Abnehmer im zeitlichen Zusammenhang mit Verkauf und Inbe- triebnahme die dem Gerät beigefügte „Gewährlei- stungsurkunde” vollständig ausgefüllt an die KRONE Kälte+Klima Vertriebs-GmbH zurückgesandt hat. Die Gewährleistungsbedingungen sind in den „Allgemei- nen Geschäfts- und Lieferbedingungen“ aufgeführt.

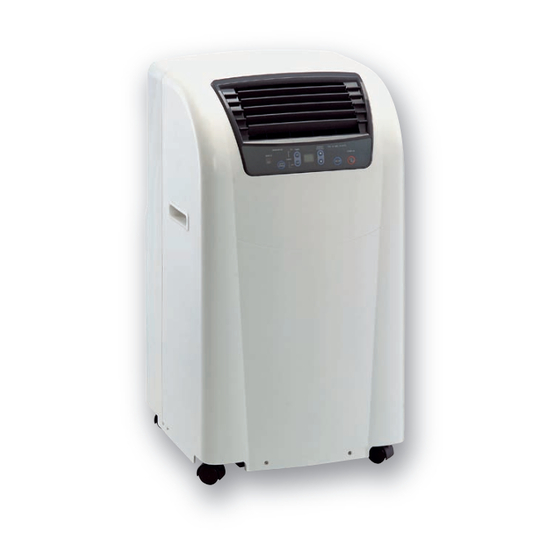

RKL ECO Aufbau und Funktion Gerätebeschreibung Das lokale Klimagerät eignet sich besonders für den flexiblen Einsatz. Das lokale Raumklimagerät besteht aus einem Gerät zur Fußboden-Aufstellung im Innenbereich und einen Abluftschlauch zur Abführung der Wärme. Das Innengerät nimmt die im zu küh- lenden Raum befindliche Wärme im Verdampfer (Wärmetauscher) auf und überträgt diese auf den internen Kältekreis.
Bedienung Die Bedienung kann über das am Gerät befindliche Bedienungstableau oder über die serienmäßige Infrarot- Fernbedienung erfolgen. Die Funktionsbedienung der Tasten untereinander ist identisch, die Bezeichnung kann Unterschiede aufweisen. Vor Inbetriebnahme der Infrarot-Fernbedienung sind die Batterien korrekt ein- zusetzen. Abb. 3: Bedienungstableau Legende Taste „AUTO SWING“...
Seite 14
RKL ECO Taste „COMP. ON“ Anzeige „DRAIN WATER“ Kühlleistung wird nur dann erzeugt, sofern der Das anfallende Kondensat wird in einem internen Kompressor aktiv ist. Bei Erreichen der program- Reservoir gesammelt, über den Verflüssiger mierten Solltemperatur, wird der Kompressor und geleitet und verdampft dort.
Seite 15
Einlegen der Batterien in die Fernbedienung Vor der Erstinbetriebnahme sind die im Lieferum- fang enthaltenen Batterien (2 Stück, Typ AAA) in Helfen Sie mit, Energieverbräuche im Stand- die Fernbedienung einzusetzen. By-Betrieb einzusparen! Wird das Gerät, die 1. Schieben Sie die Abdeckung des Batteriefachs Anlage oder die Komponente nicht verwendet, auf der Rückseite der Fernbedienung auf.
RKL ECO Montage und Installation Kontrollieren Sie, ob der Stopfen des Konden- satablaufes vorhanden und korrekt aufgesetzt Montage- und Geräteaufstellanweisung ist. Es besteht die Gefahr eines unkontroll- ierten Kondensataustritts nach der Inbetrieb- Das Gerät wird an dem gewünschten Ort, mit der nahme.
Seite 17
Ableiten der warmen Abluft Über eine Wanddurchführung Der mitgelieferte Schlauch wird fest mit einer Wanddurchführung verbunden. Eine passende HINWEIS! Durchführung ist als Zubehör erhältlich (Abb. 12). Der Abluftschlauch ist immer mit Steigung in Luftrichtung zu verlegen und darf nicht verlän- gert werden! Das Gerät erzeugt im Kühlbetrieb feuchtwarme Abluft, die aus dem zu kühlenden Raum abgeleitet...
Seite 18
RKL ECO Installationsschema der Wanddurchführung (Zubehör) Abb. 13: Montagebeispiel 1: Außengitter 3: Rückstauklappe 2: Teleskoprohr 4: Verschlussdeckel Installationsanweisung Erstellen Sie ein Kernloch in der Außenwand (Wanddicke 270-480 mm) mit einem Durchmesser von 135 mm. Beachten Sie mögliche Versorgungsleitungen in diesem Bereich! Setzen Sie das Schieberohr in den erstellten Wanddurchbruch so ein, dass sich das äußere Rohr (großer Durchmesser) auf der Wandinnenseite befindet.
Kunststoffhülle gegen Staub. Unbefristete Außerbetriebnahme Die Deinstallation der gesamten Anlage kann unter umwelttechnischen Gesichtspunkten nur durch eine Fachfirma ausgeführt werden. Die KRONE Kälte+Klima Vertriebs-GmbH oder Ihr zuständiger Vertriebspartner nennen Ihnen gerne einen Kälte- fachbetrieb in Ihrer Nähe.
Störungsbeseitigung und Kundendienst Das Gerät wurde unter Einsatz modernster Fertigungsmethoden hergestellt und mehrfach auf seine ein- wandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte das Gerät nach untenstehender Liste. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, benachrichtigen Sie bitte Ihren nächsten Fachhändler.
RKL ECO Pflege und Wartung Die regelmäßige Pflege und Beachtung einiger Grundvoraussetzungen gewährleisten einen stö- So gewährleisten Sie jederzeit die Betriebs- rungsfreien Betrieb und eine lange Lebensdauer sicherheit der Anlage! des Gerätes. Filterreinigung GEFAHR! Das Gerät ist mit zwei Luftfiltern ausgerüstet. Vor allen Arbeiten an dem Gerät muss die Diese können an der Rückseite herausgezogen Spannungsversorgung unterbrochen werden...
Gerätedarstellung und Ersatzteillisten 11.1 Gerätedarstellung Abb. 16: Explosionszeichnung Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
RKL ECO 11.2 Ersatzteilliste WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der entsprechenden Seriennummer (s. Typenschild) an. Bezeichnung Vorderwand Griffmulde Abdeckung Bedientableau Austrittsgitter Lamellen Verstellhebel Lamellen Rückwand Luftfilter Umluft Geräteboden Transportrolle Ventilatorgehäuse (Verflüssigerventilator) Ventilatorrad (Verflüssigerventilator) Ventilatormotor Auf Anfrage unter Angabe der Seriennummer...
Seite 25
Bezeichnung Ventilatormotor (Verdampfer) Verdampfergehäuse Ventilatorgehäuse (Verdampfer) Ventilatorrad (Verdampfer) Lamellenmotor Filter Abluft Netzzuleitung Auf Anfrage unter Angabe der Seriennummer mit Stecker Kondensator Kompressor Kondensator (Verdampferventilator) Kondensator (Verdampferventilator) Abluftschlauch kpl. Infrarot-Fernbedienung Sensor Lufteintritt Ersatzteile ohne Abbildung Kondensatauffang- Auf Anfrage unter Angabe der Seriennummer wanne Zubehör Wanddurchführung...
