RB/RQ - RBY/RQY

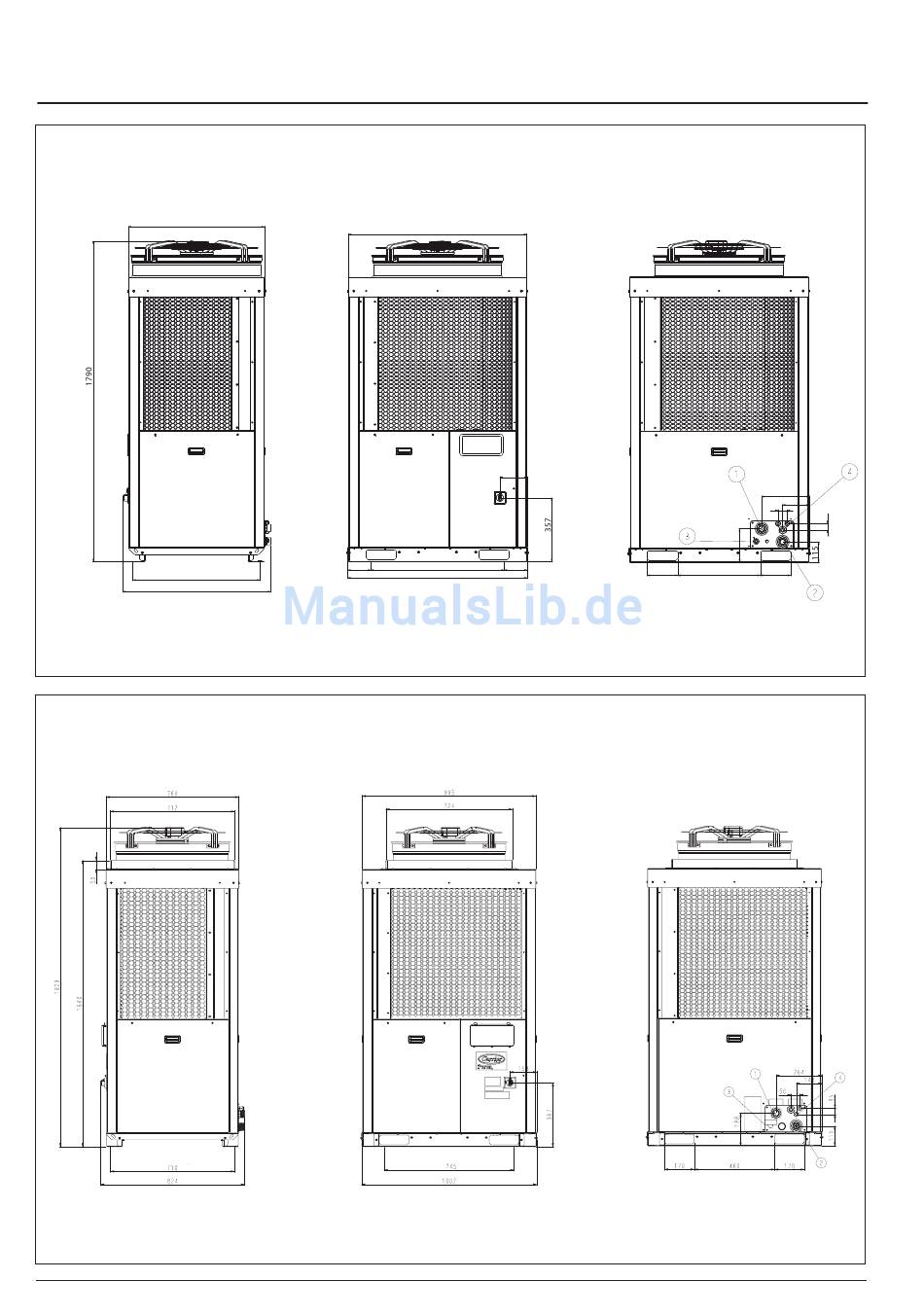

Abmessungen und Positionen der hydraulischen Anschlüsse (mm)
Mod. RB 026 - 040
Mod. RQ 026 - 040
760
710 (befestigungsbohrungen ø 10)
824
1 Wassereinlass
2 Wasserauslass
3 Anschluss Bausatz automatisches Befüllen (optional)
4 Stromanschlüsse
Mod. RBY 026 - 040
Mod. RQY 026 - 040
befestigungsbohrungen ø 10
1 Wassereinlass
2 Wasserauslass
3 Anschluss Bausatz automatisches Befüllen (optional)
4 Stromanschlüsse
D - 8
995
153
129 129
745 ( befestigungsbohrungen ø 10)
1002
befestigungsbohrungen ø 10
263
148
50
460
170 170
