RB/RQ - RBY/RQY

Allgemeine Hinweise und Hydronikmodul

Geräte-Installation
Bitte aufmerksam dieses Handbuch lesen, bevor man jegliche
Installation vornimmt.
Das Gerät erfüllt die Niederspannungsrichtlinien, die
Maschinenrichtlinie und die Richtlinie zur elektromagnetischen
Kompatibilität.
Installateur auszuführen ist.
Insbesondere sicherstellen, da ein korrekt dimensionierter und
angeschlossener Erdungsdraht vorgesehen ist.
den Angaben auf dem Typenschild entsprechen; die verfügbare
Stromversorgung mu auch für den Betrieb anderer, eventuell von
derselben Versorgungsleitung betriebener Geräte ausreichend sein.
Außerdem sicherstellen, da die geltenden Sicherheitsbestimmungen
für die Netzversorgung beachtet werden.
Besitzer alle Systemfunktionen erklären.
Wartungsarbeiten beim Besitzer lassen.
um sicherzustellen, dass es keine lockeren, beschädigten oder
gebrochene Teile gibt. Werden solchen Störungen nicht beseitigt,
könnte dies zu Verletzungen oder Beschädigung der umliegenden
Gegenstände führen.
WICHTIG :
Beim Geräteinstallation sind zuerst die hydronischen, und dann die
elektrischen Anschlüsse durchzuführen. Bei der Demontage zuerst
die elektrischen und dann die hydronischen Kabel ausbauen.
WARNUNG :
Vor der Systemwartung oder der Berührung irgendwelcher
internen Geräteteile den Haupt-Trennschalter abtrennen.
Alle Versorgungskreise müssen ausgeschaltet sein.
Der Hersteller lehnt jede Verantwortung für spätere Änderungen oder
Fehler beim elektrischen und hydronischen Anschluss ab.
Bei Nichtbeachtung dieser Anweisungen oder bei der Anwendung
des Geräts unter anderen Bedingungen als denen in der Tabelle
"Betriebsgrenze" angegeben wird die Garantie ungültig.
Nichtbeachten der elektrischen Sicherheitsbestimmungen kann bei
Kurzschlüssen Brandgefahr zur Folge haben.
Die Geräte auf Beschädigungen durch inkorrekten Transport oder
inkorrekte Handhabung prüfen; sofort einen Antrag bei der Spedition
einreichen. Beschädigte Geräte nicht installieren oder verwenden.
Kältekreises Temperaturen von über 70°C erreichen.
Daher sollte nur geschultes und qualifiziertes Personal Zugang zu den
durch Zugangsbleche geschützten Bereichen erhalten.
Bei irgendwelchen Fehlfunktionen das Gerät ausschalten, die
Netzversorgung abtrennen und eine qualifizierte Wartungs-
organisation zu Rate ziehen.
Alle verwendeten Herstellungs- und Verpackungsmaterialien sind
umweltverträglich und wiederverwertbar.
Die Verpackung entsprechend den lokalen Bestimmungen beseitigen.
Entsorgung erfordern. Wird das Gerät nach seiner Betriebslebensdauer
entsorgt, muss es vorsichtig demontiert werden. Das Gerät muss dann
zu einem zugelassenen Entsorgungszentrum gebracht werden.
Vor der Endentsorgung bzw. vor Durchführung der Wartungsarbeiten ist das
in diesem Gerät enthaltene Kältemittelsorgfältig zu sammeln. Das
Kältemittel in den dafür vorgesehenen Behältern entsorgen.
Wahl des Installationsorts
Das Gerät darf nicht in einer explosiven Atmosphäre installiert werden.
Wohnhäusern, kommerziellen und leichten Industrieanwendungen
eingesetzt werden. Für andere Einsätze bitte Carrier um Rat fragen.
D - 10
das Gerät mindestens 300 mm über dem Boden installiert werden.
Dies ist erforderlich, damit sich kein Eis am Rahmen bildet und um bei
starken Schneefällen normalen Betrieb zu gestatten.
Das Gerät mu in beiden Achsen ausgerichtet sein (die Toleranz beträgt
weniger als 2 mm pro Meter).
installiert werden, die verhindern, da der Wind direkt auf den
Wärmetauscher trifft. Diese Ablenkbleche müssen so installiert
werden, da die normale Luftzirkulation nicht beeinträchtigt wird.
WARNUNG:
Diese Geräte werden gewöhnlich in Kühlanlagen verwendet und
müssen deshalb nicht erdbebensicher sein. Ihre Erdbebensicherheit
wurde nicht geprüft.
Einbauhinweise für kanalisierbare Geräte
Die Geräte vom Typ RBY und RQY (kanalisierbare Geräte) können
im Gebäudeinneren installiert und über Kanalsysteme
- auf der Ansaugseite der Luft, d.h. auf der Seite der Außenluftzufuhr
(nur Geräte mit 17-21 kW);
- druckseitig am Ventilator, d.h. auf der Seite, auf der die Luft abgegeben
wird, sobald sie den Kühlmittel-Wasser-Wärmetauscher durchlaufen hat,
miteinander verbunden werden können.
Daher besteht die Möglichkeit, das Gerät in einem Gebäude zu
installieren, ohne die Lufttemperatur in seinem Inneren zu verändern.
Diese Geräte sind für einen statischen Druck von 80 Pa ausgelegt:
Daher darf der Druckverlust eventueller Ansaugkanäle zusammen
mit dem Druckverlust des Vorlaufleitung den angegebenen Wert
nicht übersteigen. Für Geräte Größe 17-21 kW: wenn die Geräte
nicht mit einer Zuleitung vorhanden sind, mu
installiert, um Zugang zu Fans zu verhindern.
Gerät wahlweise mit Ansaugfiltern (17-21 kW).

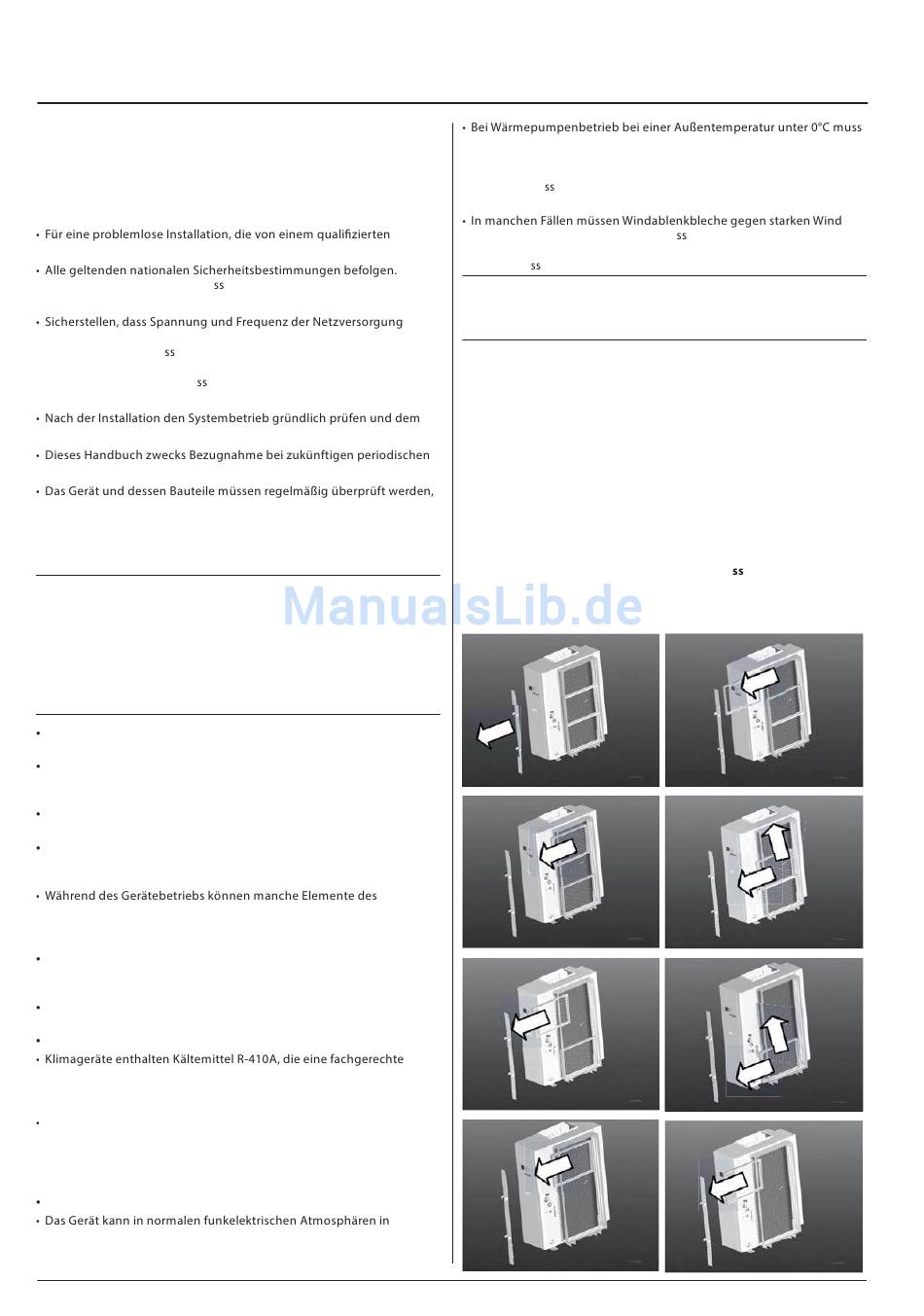

Für den Zugriff auf die Filter bei Geräten mit 17 und 21 kW zwecks
