Krone RB Installation, Betrieb Und Wartung Seite 15

RB/RQ - RBY/RQY
Hydraulikanschlüsse

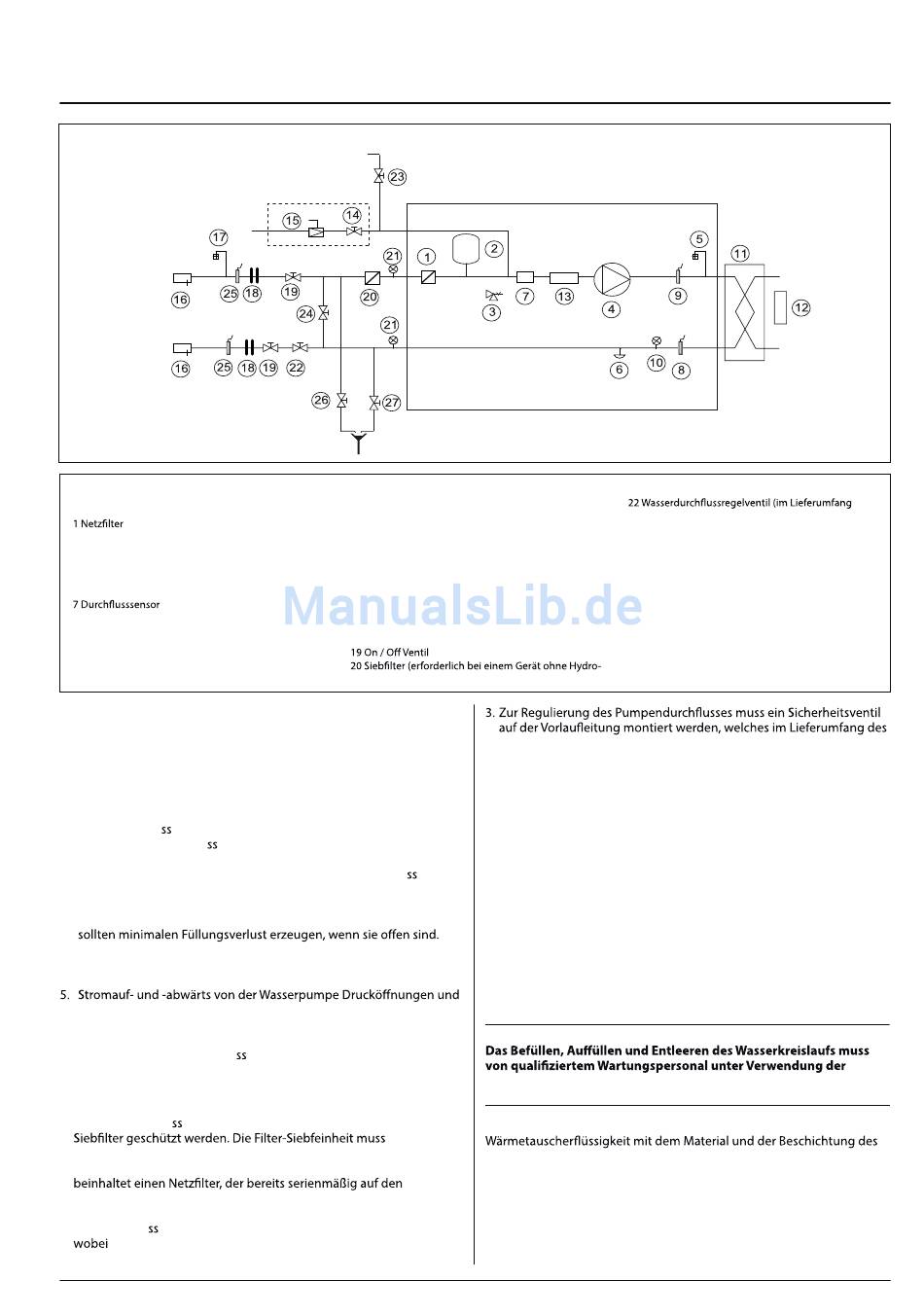

Typische Darstellung des Hydronikkreislaufs mit Hydronikmodul 26-40kw
Legende
Hydronisches Komponenten
2 Ausdehnungsgefäß
3 Sicherheitsventil
4 Hochdruckpumpe
5 Verschnaufpause
6 Wasser Ablassventil
8 Ausgangstemperatursensor des Kältemittel-Wasser-
Wärmetauschers
9 Eingangstemperatursensor des Kältemittel-Wasser-
Wärmetauschers
10 Manometer
Die Plattenwärmetauscher-Wasseranschlüsse mit den erforderlichen
Bauteilen vornehmen und dabei ein Material verwenden, das leckfeste
Schraubverbindungen garantiert.
Die Abbildung des typischen Wasserkreislaufs zeigt die Installation eines
typischen Wasserkreislaufs in einem Klimasystem.
Für Anwendungen mit einem Hydraulikkreislauf müssen folgende
Empfehlungen berücksichtigt werden:
1. Die Pumpe mu direkt vor dem Wärmetauscher installiert werden
und nach dem Anschlu mit dem System-Rücklauf (Gerät ohne
Hydronikmodul).
2. Es wird empfohlen, die Absperrventile so zu installieren, da eine
Isolierung der wichtigsten Bauteile ebenso wie des Wärmetauschers
selbst gestattet wird.
Diese Ventile (Kugel-, Durchgangs- und Drosselklappenventile)
3. Geräte- und Systemabläufe und Entlüftungen am niedrigsten
Systempunkt vorsehen.
4. In den höher gelegenen Systemteilen Ausstoßhähne vorsehen.
Druckmesser vorsehen (Geräte ohne Hydronikmodul).
6. Im Wasserein- und -austritt des Geräts sollten Thermometer
installiert werden.
7. Die gesamte Verrohrung mu ausreichend isoliert und gestützt
werden.
Folgende Bauteile müssen installiert werden:
1. Partikeln im Wasser kann zu Blockierungen des Wärmetauschers
führen. Daher mu der Wärmetauscher durch einen entfernbaren
2
10 Maschen/cm betragen.
Die Standardausstattung des Gerätes mit hydronischem Modul
Maschinen montiert ist.
2. Nach der Montage des Systems oder nach der Reparatur des
Kreislaufs mu das ganze System gründlich gereinigt werden,
besonders der Filterzustand zu prüfen ist.
--- Hydronisches Modul (Einheiten mit Hydronikmodul)
- - - - Wasserversorgung automatisches System (Sonderzubehör)
11 Plattenwärmetauscher
12 Elektrisches Frostschutz-Heizgerät für Kältemittel-
Wasser-Wärmetauscher
13 Elektrisches Frostschutz-Heizgerät für Rohre
14 Schaltventil (automatisches System zur Wasserbefül-
lung – optional)
15 Druckwandler (automatisches System für Wasser-
befüllung – optional)
Systemart Komponenten
16 Aussparung für Temperatursensor
17 Verschnaufpause
18 Flexible Anschlüsse
nikmodul)
Geräts mit Hydronikmodul enthalten ist, und dass bei der Installation
montiert werden soll.
4. In den Fällen, in denen man Wasser auf Temperaturen unterhalb von
5°C abkühlen muss oder, wenn das Gerät in Bereichen installiert ist,
bei denen Temperaturen unter 0°C herrschen, ist es unerlässlich, das
Wasser mit einer ausreichenden Menge Glykol zu mischen.
Die maximal zulässige Menge Ethylenglykol und Propylenglykol ist auf
30% begrenzt.
Frostschutz
Der Plattenwärmetauscher und die Wasseranschlüsse der
Hydronikmodul-Pumpe können trotz des vorgesehenen
Frostschutzsystems des Geräts beschädigt werden.
Der Frostschutz des Plattenwärmetauschers und des Kreislaufs im
Hydronikmodul ist durch bei Bedarf automatisch eingeschaltete
Elektroheizungen bis -10°C garantiert.
Die Stromversorgung der Elektroheizungen des Plattenwärmetauschers
und des internen Hydronikmodul-Kreislaufs dürfen nie abgeschaltet
werrden.
WICHTIG:
von für die Produkte geeigneten Luftreinigern und Materialien
vorgenommen werden).
Vor Inbetriebnahme vergewissern Sie sich bitte, dass die
mindestens
Wasserkreislaufs kompatibel ist.
21 Manometer
enthalten, muss jedoch vor Ort
eingebaut werden)
23 Füllventil
24 Bypassventil für Frostschutz (bei geschlossenen
Schaltventilen im Winter)
25 Drucksensor
26 Wasserablassventil der Anlage
27 Wasserablassventil des Kältemittel-Wasser-Wärme-
tauschers
D - 13
