RB/30RQ - RBY/RQY
Allgemeine Hinweise und Hydronikmodul
Hydronikmodul
Das Hydronikmodul ist werkseitig installiert.
Dadurch entfällt die Installation der erforderlichen Teile am Einsatzort,
und das Gerät ist kompakter und leicht zu installieren.

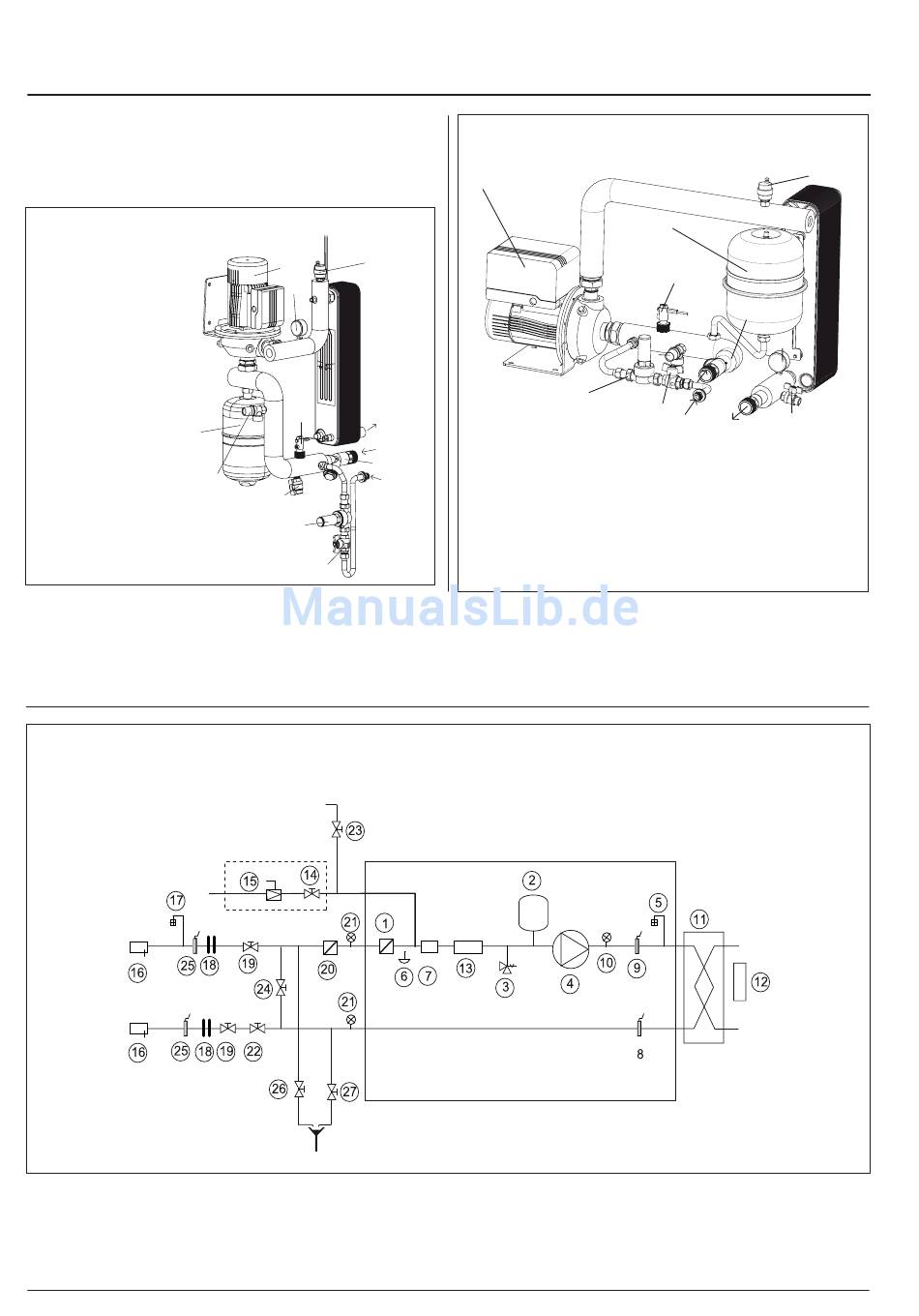

Hydronisches Modul für Gerät
RB/RQ017-021
1 Automatische Entlüftung
2 Manometer zur Anzeige
des statischen Drucks im
7
hydraulischen Kreislauf
3 Entwässerungshahn
hydronisches Modul
4 Pumpe hydronisches Modul
5 Sicherheitsventil
6 Strömungswächter
7 Expansionstank
8 Netzfilter
9 Druckminderventil
(optional)
10 Absperrhahn (optional)
Hydraulikanschlüsse
Typische Darstellung des Hydronikkreislaufs mit Hydronikmodul 17-21kw
D - 12
1
4
2
6
OUT
IN
8
5
IN
3
9
10
--- Hydronisches Modul (Einheiten mit Hydronikmodul)
- - - - Wasserversorgung automatisches System (Sonderzubehör)
Hydronisches Modul für Gerät
RB/RQ026-040
4
9
1 Automatische 5 Sicherheitsventil
Entlüftung 6 Strömungswächter
2 Manometer zur Anzeige 7 Expansionstank
des statischen Drucks im 8 Netzfilter
hydraulischen Kreislauf 9 Druckminderventil (optional)
3 Entwässerungshahn 10 Absperrhahn (optional)
hydronisches Modul
4 Pumpe hydronisches
Modul
1
7
6
8
2
5
IN
10
3
IN
OUT
