Aquasnap
Inhaltsverzeichnis
RB/RQ - RBY/RQY
Pumpenaustausch und Geräte-Schutzvorrichtungen

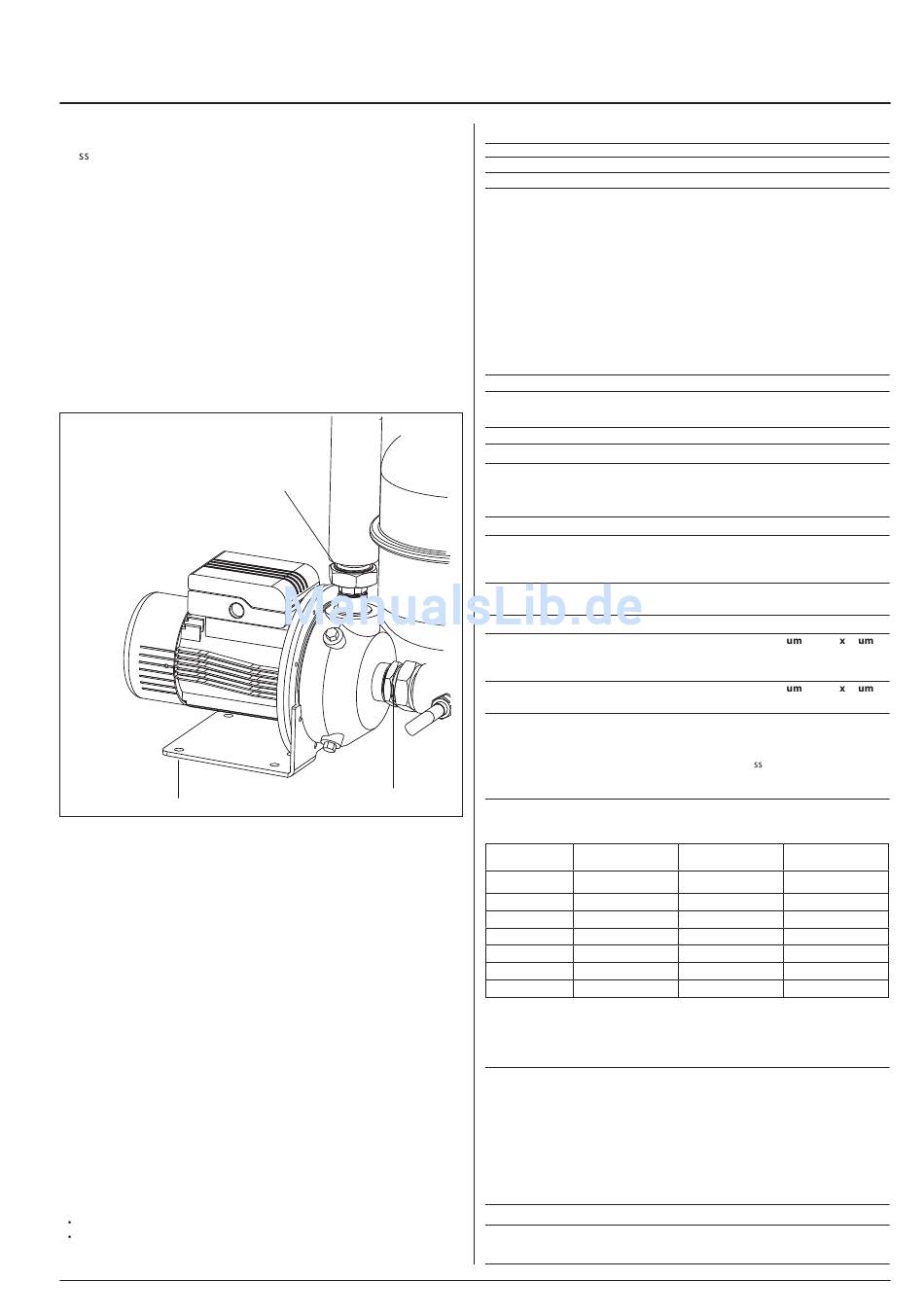

Pumpenaustausch

Mu die Wasserpumpe ausgetauscht werden, wie folgt vorgehen:
- Das Gerät von der Stromversorgung abtrennen.
- Öffnen/Demontieren des/der Zugangspaneels/e
- Die Pumpe elektrisch isolieren.
- Das gesamte Wasser aus dem Hydronikmodul entfernen.
- Rohranschlüsse 1 und 3 lösen.
- Die vier Pumpenbefestigungs-Schrauben 2 entfernen.
- Die Pumpe auswechseln.
- Die Pumpen-Befestigungsschrauben 2 wieder anbringen.
- Die Rohranschlüsse 1 und 3 anziehen.
- Pumpe elektrisch anschließen.
- Elektrische Versorgung des Geräts anschließen.
- Mittels des dazu vorgesehenen Loches in der hinteren Platte
überprüfen, dass die Drehrichtung der Pumpe korrekt ist.
- Seitliche Zugangsplatte wieder einbauen.
1 Rohrverbindung
2 Schraube
2
3 Rohrverbindung

Beschreibung der Schutzvorrichtungen

Das Gerät umfaßt folgende Schutzvorrichtungen:
- Innerer Schutz des Kompressormotors.
- Lüftermotor mit internem Wärmeschutzschalter (Gerätegrößen 26, 33
und 40 KW).
- Hauptschalter.
- Thermomagnetischer Steuerungs- und Heizerschutz.
- Thermomagnetischer Lüfterschutz (Gerätegröße 17, 21 and 40 kW).
- Abtauthermostat.
- Temperatursensor-Fehlerdetektor
- Hochdruckschalter - Dieser schützt das Gerät gegen zu hohen
Verflüssigungsdruck.
Der Hochdruckschalter hat werkseitig voreingestellte, feste
Einstellungen.
Das Gerät schaltet vor Aktivierung des Hochdruckschalters über die
Hochdruck-Alarmschwelle ab.
Diese Funktion wird von der Elektronik-Regelvorrichtung über einen
Druckwandler ausgeführt.
- Niederdruckschalter: Diese Funktion wird von der Elektronik-
Regelvorrichtung über einen Druckwandler ausgeführt.
Nur für Geräte mit Hydronikmodul.
- Pumpenmotor:
Externer Wärmeschutz (Gerätegrößen 17 bis 33)
Thermomagnetischer Schutz (nur für die Gerätegröße 40 kW).
1
3
Tabelle III: Druckschalter-Einstellungen
Hochdruckschalter (017 bis 033)
Hochdruckschalter (040)
WARNUNG: Eine Veränderung der werkseitigen Einstellungen außer
dem Auslegungs-Sollwert ohne vorherige Genehmigung des Herstellers
kann die Garantie ungültig machen.
Bei einer von den werkseitigen Einstellungen abweichenden
Anwendung des Geräts, ist es notwendig, dass die Carrier-Servicestelle
die Konfiguration des Kontrollsystems Pro-Dialog + modifiziert.
Betriebsgrenzen - RB
Diese Geräte sind darauf ausgelegt, innerhalb folgender Grenzwerte zu
arbeiten:
Verdampfer
Wassereintrittstemp. (beim Anlauf )
Wasseraustrittstemp. (im Betrieb)
Verflüssiger
Lufteintrittstemp.
Betriebsgrenzen - RQ
Kühlbetrieb
Kältemittel-Wasser-Wärmetauscher
Wassereintrittstemp. (beim Anlauf )
Wasseraustrittstemp. (im Betrieb)
Kältemittel-Luft-Wärmetauscher
Lufteintrittstemp.
Heizbetrieb
Kältemittel-Wasser-Wärmetauscher
Wassereintrittstemp. (beim Anlauf )
Wasseraustrittstemp. (im Betrieb)
Kältemittel-Luft-Wärmetauscher
Lufteintrittstemp.
*
Mit Carrier Kontakt aufnehmen, wenn eine niedrigere Wassereintrittstemperatur als
7,8°C erforderlich ist.
*
Bei Betrieb mit einer Austrittstemperatur unter 5°C mu dem zirkulierenden Wasser
Glykol hinzugefügt werden
***
-13°C für Gerätegrößen 40kW.
Mindest- und Maximal-Wassermengen der
Plattenwärmetauscher
Min. Wassermenge,
l/s
RB-RQ017
0,45
RB-RQ021
0,57
RB026
0,67
RQ026
0,67
RB033
0,87
RQ033
0,87
RB-RQ040
1.05
*
Maximale Wassermenge bei einem verfügbaren Druck von 50 kPa (Gerät mit
Hydronikmodul).
**
Maximale Wassermenge bei einem Druckverlust von 100 kPa im Platten-
wärmetauscher (Gerät ohne Hydronikmodul).
Wasserkreislauf-Wassergehalt
Unabhängig von der Größe des Systems wird der Mindestgehalt des
Wasserkreislaufs durch folgende Formel ermittelt:
Volumen = CAP
x N = Liter
(kW)
Wobei CAP die Nenn-Systemleistung (kW) bei den Nenn-
Betriebsbedingungen der Installation ist.
Anwendung
Klimatechnik
Industrie-Verfahrenskühlung
Ein
Rückstellung
44 bar
Manuell
44.2 bar
Automatische
Minimum°C Maximum°C
7,8*
30
5**
18
-10
48
Minimum°C Maximum°C
7.8*
30
5**
18
-10
48
Minim
°C Ma im
10
45
20
50
Minim
°C Ma im
-15***
40
Max. Wassermenge,
Max.Wassermenge,
l/s*
l/s**
1,4
1,3
1,6
1,5
2
1,5
2,2
1,8
2,2
1,8
2,3
1,9
2.6
2.7
N
3,5
(Siehe Anmerkung)
D - 19
°C
°C
