RB/RQ - RBY/RQY

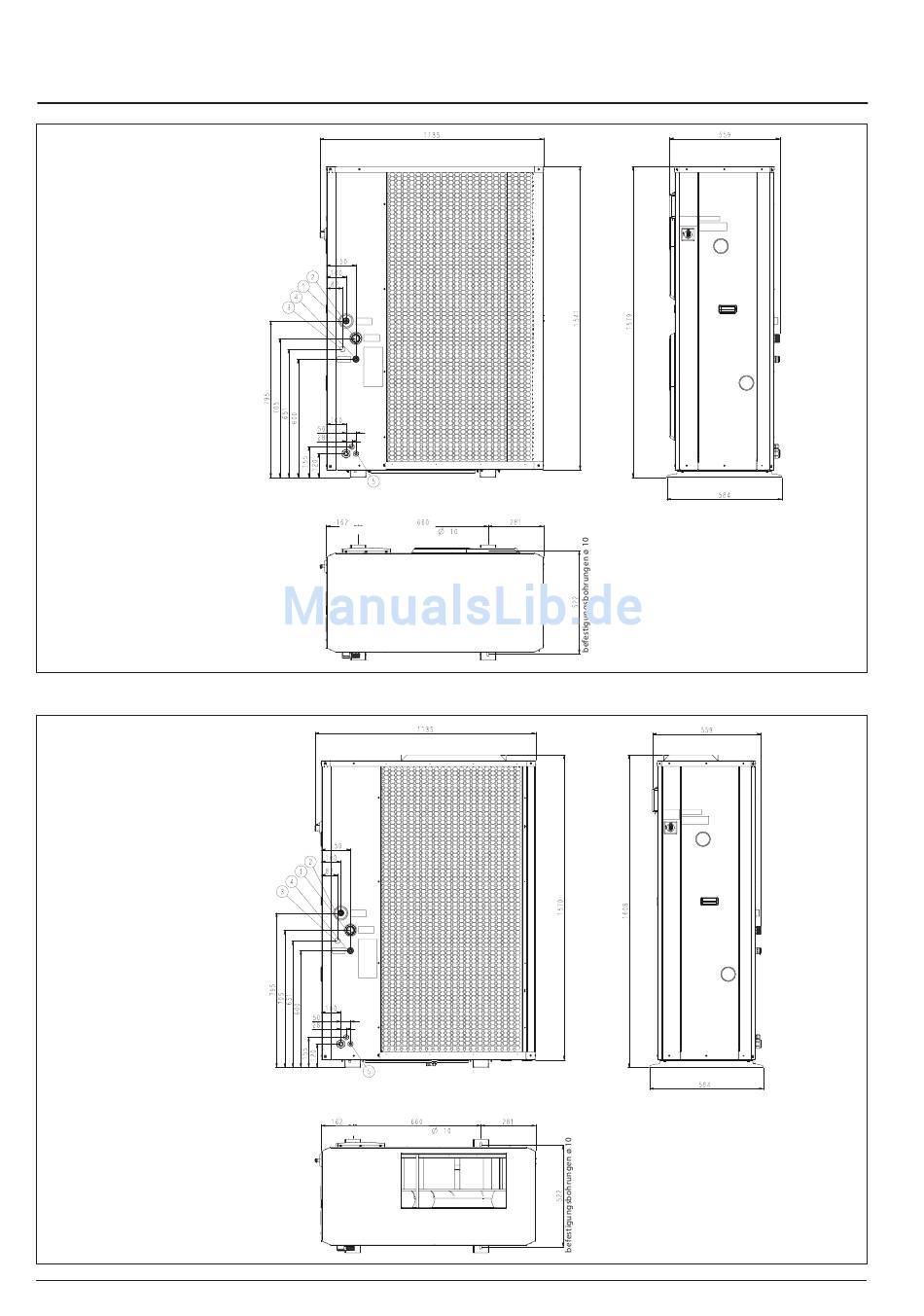

Abmessungen und Positionen der hydraulischen Anschlüsse (mm)
Mod. RB 017 - 021
Mod. RQ 017 - 021
1 Wassereinlass
2 Wasserauslass
3 Anschluss Bausatz Befüllen
4 Auslass Sicherheitsventil
5 Stromanschlüsse
1. Ingresso acqua
Mod. RBY 017 - 021
Mod. RQY 017 - 021
1 Wassereinlass
2 Wasserauslass
3 Anschluss Bausatz Befüllen
4 Auslass Sicherheitsventil
5 Stromanschlüsse
1. Ingresso acqua
D - 6
befestigungsbohrungen
2. Uscita acqua
befestigungsbohrungen
2. Uscita acqua
3. Uscita valvola di sicurezza 3/4" gas
3. Uscita valvola di sicurezza 3/4" gas
