17.4 Haupttransporteur Stichlänge (176)

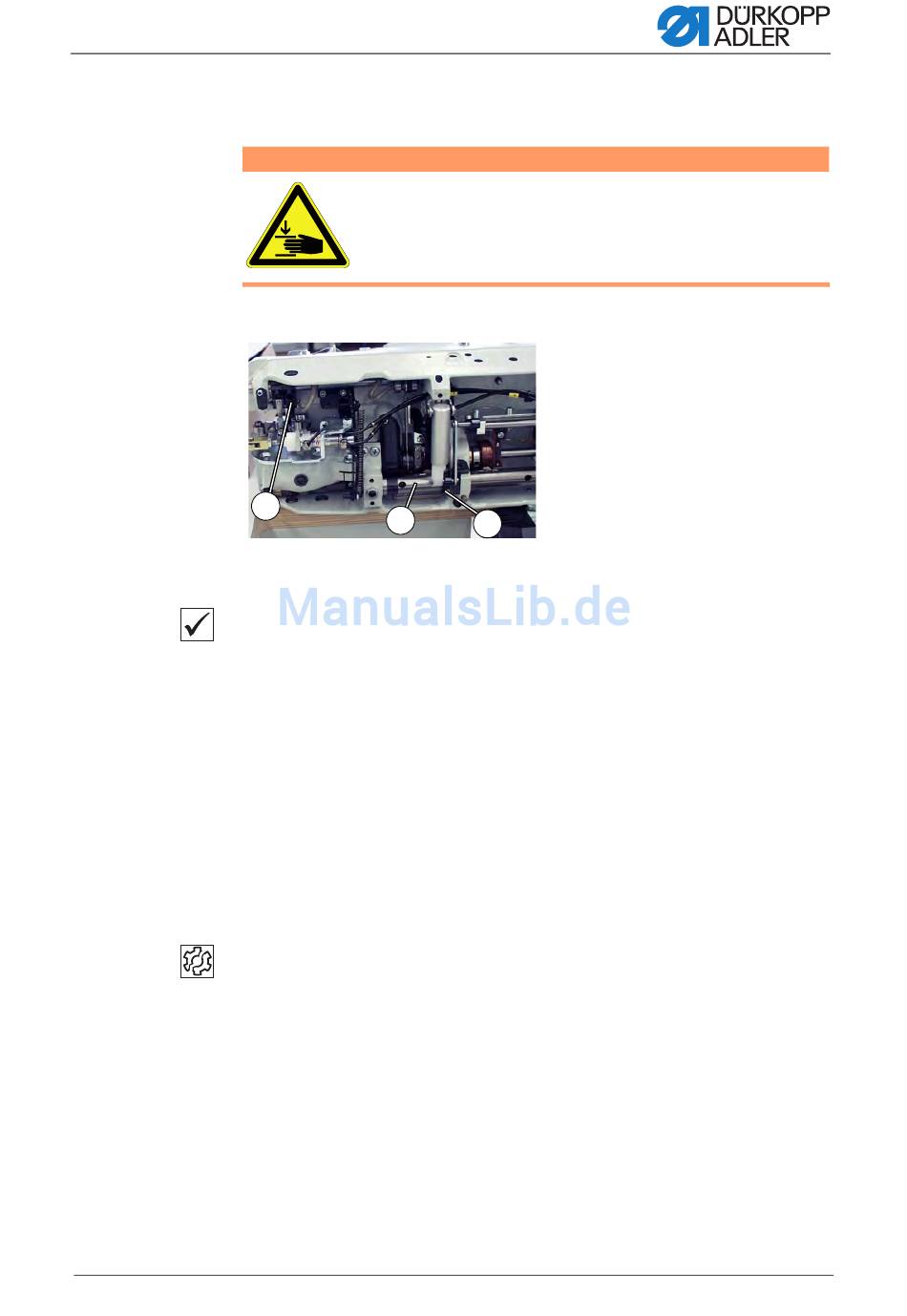

Abb. 57: Haupttransporteur Stichlänge
(1) - Haupttransporteur
(2) - Kulissenwelle
Richtige Einstellung prüfen
Der Untertransport arbeitet mit 2 hintereinander liegenden
unabhängig voneinander einstellbaren Transporteuren.
Die Schublänge des Haupttransporteurs (rechter
Transporteurträger (1)) wird durch die Stellung der linken
Kulissenwelle (2) bestimmt.
Der Differentialtransporteur kann eine unterschiedliche
Schublänge wie der Haupttransporteur ausführen. Der Betrag an
Kräuselung richtet sich nach der Einstellung.
Bei einer am Stichsteller eingestellten Stichlänge von z. B. 4 mm
sollen 11 Einstiche der Nadel auf dünnem Karton einen Transport
von 40 mm ergeben.
Störungen bei falscher Einstellung
• Stichlänge passt nicht
Serviceanleitung 175-179 Version 00.0 - 05/2014
Warnung
Verletzungsgefahr
Quetschungen durch sich bewegende Teile
Schalten Sie die Nähmaschine aus, bevor Sie den Haupt-
transporteur einstellen.
1
2
3
(3) - Schraube
