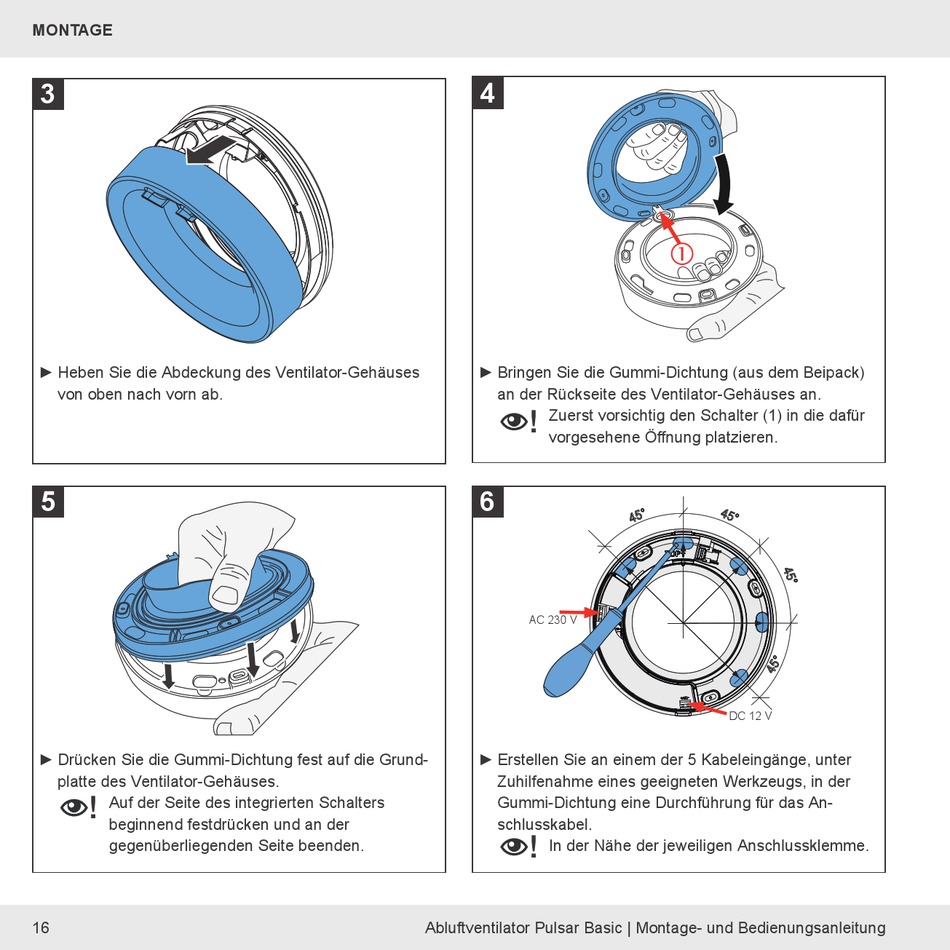

MONTAGE
3
► Heben Sie die Abdeckung des Ventilator-Gehäuses
von oben nach vorn ab.
5
► Drücken Sie die Gummi-Dichtung fest auf die Grund-
platte des Ventilator-Gehäuses.
!
Auf der Seite des integrierten Schalters
beginnend festdrücken und an der
gegenüberliegenden Seite beenden.
16
4
► Bringen Sie die Gummi-Dichtung (aus dem Beipack)
an der Rückseite des Ventilator-Gehäuses an.
!
Zuerst vorsichtig den Schalter (1) in die dafür
vorgesehene Öffnung platzieren.
6
AC 230 V
► Erstellen Sie an einem der 5 Kabeleingänge, unter
Zuhilfenahme eines geeigneten Werkzeugs, in der
Gummi-Dichtung eine Durchführung für das An-
schlusskabel.
!
In der Nähe der jeweiligen Anschlussklemme.
Abluftventilator Pulsar Basic | Montage- und Bedienungsanleitung

DC 12 V
