12

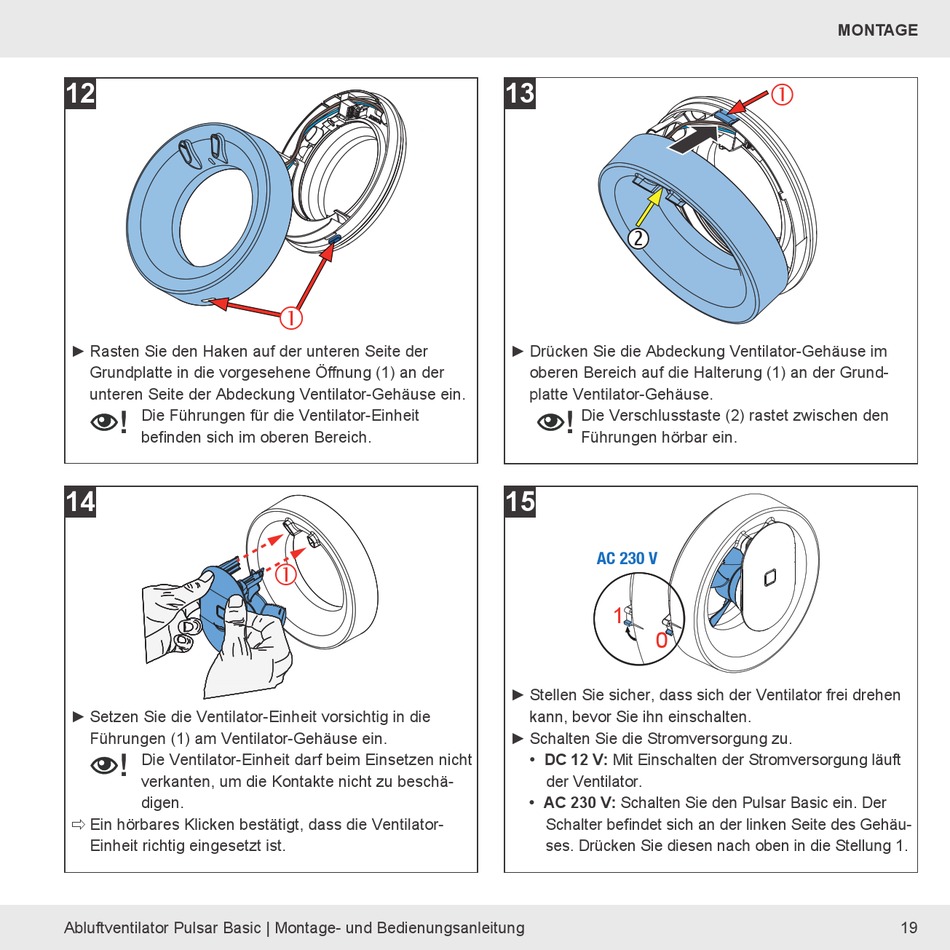

► Rasten Sie den Haken auf der unteren Seite der
Grundplatte in die vorgesehene Öffnung (1) an der
unteren Seite der Abdeckung Ventilator-Gehäuse ein.
!
Die Führungen für die Ventilator-Einheit
befinden sich im oberen Bereich.
14
► Setzen Sie die Ventilator-Einheit vorsichtig in die
Führungen (1) am Ventilator-Gehäuse ein.
!
Die Ventilator-Einheit darf beim Einsetzen nicht
verkanten, um die Kontakte nicht zu beschä-
digen.
Ein hörbares Klicken bestätigt, dass die Ventilator-

Einheit richtig eingesetzt ist.
Abluftventilator Pulsar Basic | Montage- und Bedienungsanleitung


13

► Drücken Sie die Abdeckung Ventilator-Gehäuse im
oberen Bereich auf die Halterung (1) an der Grund-
platte Ventilator-Gehäuse.
!
Die Verschlusstaste (2) rastet zwischen den
Führungen hörbar ein.
15
AC 230 V
1
0
1
0
► Stellen Sie sicher, dass sich der Ventilator frei drehen
kann, bevor Sie ihn einschalten.
► Schalten Sie die Stromversorgung zu.
• DC 12 V: Mit Einschalten der Stromversorgung läuft
der Ventilator.
• AC 230 V: Schalten Sie den Pulsar Basic ein. Der
Schalter befindet sich an der linken Seite des Gehäu-
ses. Drücken Sie diesen nach oben in die Stellung 1.
MONTAGE

19
