4.1 3.2

Abmessungen

i
Frontal und umlaufend einen Mindest-
abstand von 250 mm zu Bauteilen einhalten.

Bezeichnung

Wandöffnungen (Bohrungen):
Mauerwerk (Wandhülse
Zwischendecke
Unterputzdose Netzteil
Hohlwanddose Netzteil
Montageelemente:
Abluftventilator Pulsar Basic 81
Wandeinbauhülse DN 100
Netzteil (nur DC 12 V)
1)
aV100 Wandeinbauset (Wandeinbauhülse inkl. Wetterschutzhaube),
1)
Netzteil und Montagedosen sind über die inVENTer GmbH erhältlich.
4

Elektrischer Anschluss

Der Abluftventilator Pulsar Basic kann direkt mit dem AC 230 V-Netz verbunden werden, oder mit
Schutzkleinspannung 12 V DC (SELV) betrieben werden. Ein Netzteil ist optional erhältlich.
HINWEIS: Beim gleichzeitigen Anschluss von 230 V AC und 12 V DC,
Beschädigung des Abluftventilators Pulsar Basic!
• Schließen Sie den Abluftventilator Pulsar Basic niemals gleichzeitig an
230 V AC und 12 V DC an.
HINWEIS: Verlegen des Netzanschlusskabels über die Abdeckung der Platine
führt zur Beschädigung der Platine und beeinträchtigt die Funktion des Pulsar Basic!
• Netzanschlusskabel AC 230 V nicht über die Platine verlegen.
Abluftventilator Pulsar Basic | Montage- und Bedienungsanleitung
Tiefe/ Ø
Länge [mm] [mm]
) Wandstärke 115
1)
Wandstärke 105
66 68
1)
61 68
1)
177
Wandstärke 100
1)
32 54
3.3 4.2 Maßzeichnung
21
60

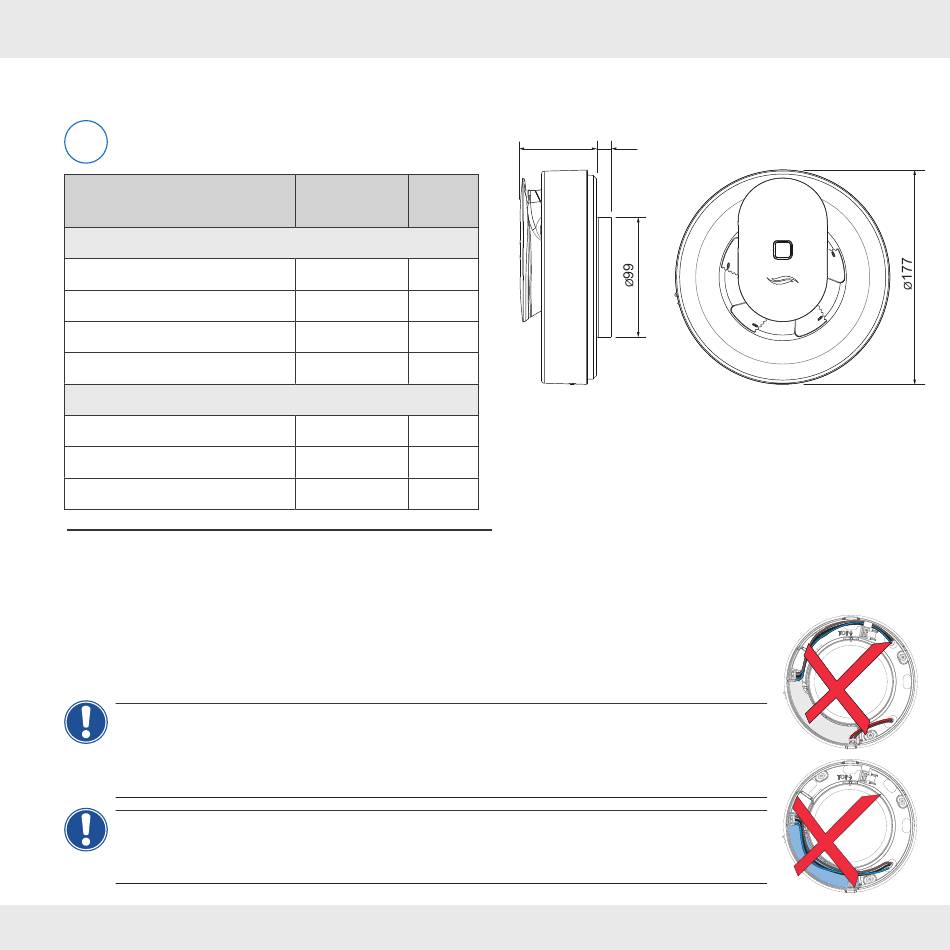

Abbildung 4: Maßzeichnung Pulsar Basic
ELEKTRISCHER ANSCHLUSS
