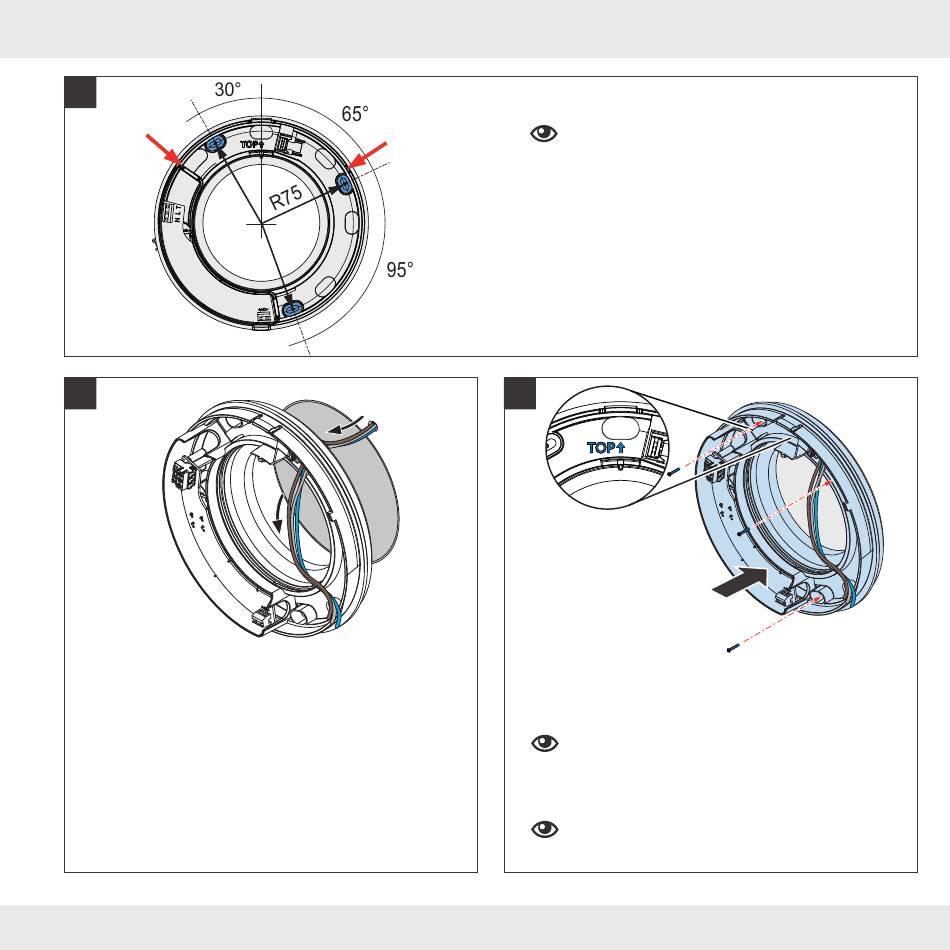

► Führen Sie das Anschlusskabel, AC 230 V, 50 Hz
oder DC 12 V, durch die erstellte Kabeldurchführung
in der Gummi-Dichtung hindurch.
Abluftventilator Pulsar Basic | Montage- und Bedienungsanleitung
► Setzen Sie das Ventilator-Gehäuse vom Innenraum
aus in die Wandeinbauhülse.
!
Der Schriftzug „TOP" ist nach oben gerichtet.
► Richten Sie das Ventilator-Gehäuse mit einer
Wasserwaage gerade aus. Platzieren Sie dazu die
Wasserwaage an den Auflagepunkten des Ventilator-
Gehäuses (rote Pfeile).
► Markieren Sie die 3 Befestigungsbohrungen (blaue
Flächen).
► Entnehmen Sie das Gehäuse wieder aus der Wand-
einbauhülse und bringen Sie die Bohrungen an.
9
► Setzen Sie die Grundplatte, inklusive der Gummi-
Dichtung, deckend zu den Befestigungsbohrungen in
die Wandeinbauhülse.
!
Der Schriftzug TOP ist lesbar und nach oben
gerichtet.
► Verschrauben Sie die Grundplatte des Ventilator-
Gehäuses an der Innenwand.
!
Die Gummi-Dichtung dichtet den Abluftventila-
tor zur Innenwand komplett ab.
