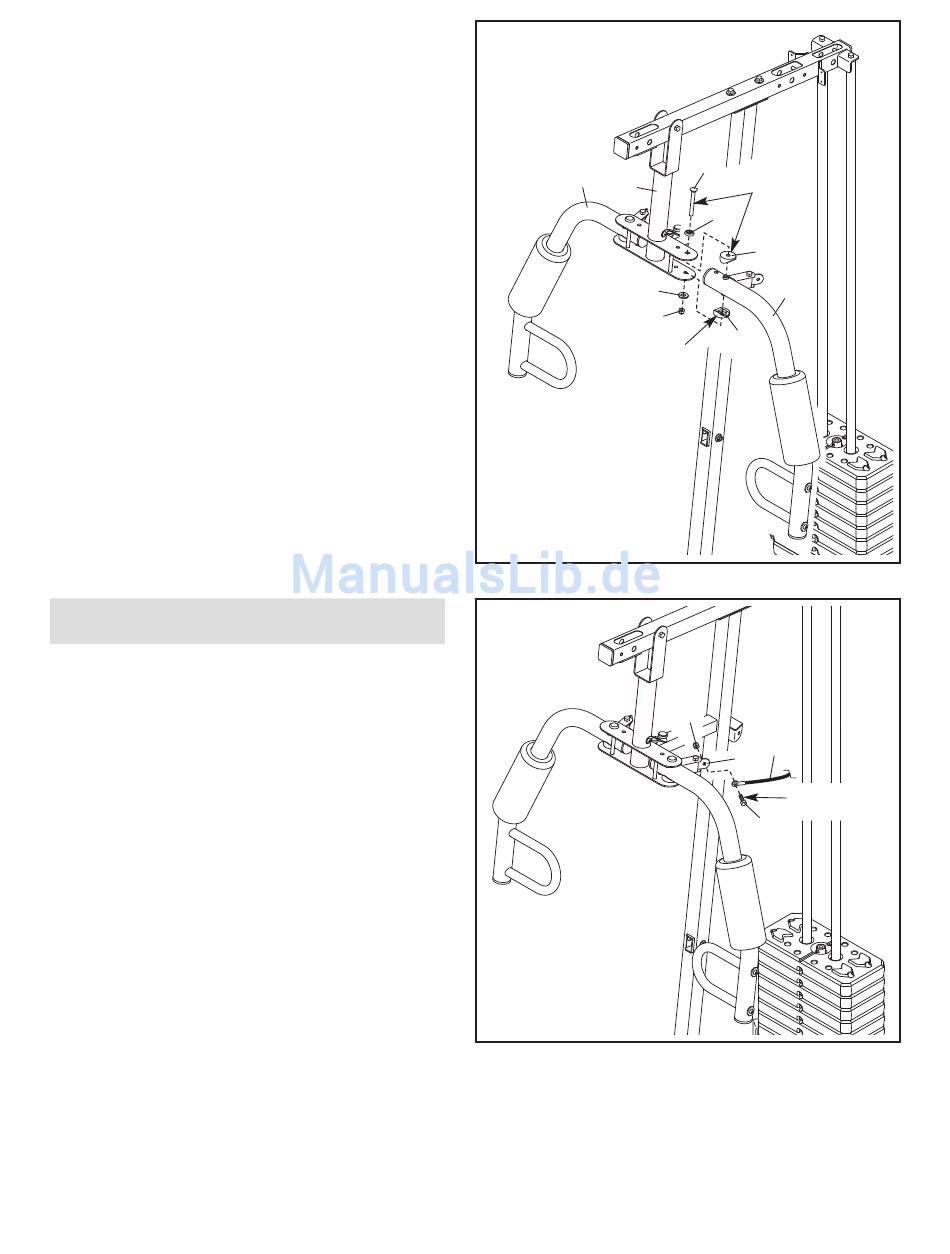

13. Schmieren Sie Schmierfett auf eine M10 x
86mm Bolzen mit Vierkantansatz (67) und zwei
Armbuchsen (44).
Befestigen Sie den linken Arm (10) an den
Drehrahmen (5) mit der M10 x 86mm Bolzen
mit Vierkantansatz (67), Schraube mit
Vierkantansatz Buchse (20), die zwei
Armbuchsen (44), eine M10 Unterlegscheibe
(57), und eine M10 Kontermutter (56). Ziehen
Sie die Kontermutter nicht zu fest an; der
linke Arm muss sich leicht drehen können.
Befestigen Sie den rechten Arm (9) an den
Drehrahmen (5) auf die gleiche Weise.
Kabelmontage
14. Siehe KABELDIAGRAMM auf Seite 24 um die
Kabel zu identifizieren während Sie diese
montieren.
Identifizieren Sie das Armkabel (54).
Schmieren Sie Schmierfett auf einen M8 x
22mm Bolzen mit Ansatzschaft (65).
Befestigen Sie das Armkabel (54) an das linke
Kabelgelenk (39) mit dem M8 x 22mm Bolzen
mit Ansatzschaft (65) und einer M8
Kontermutter (58).
13
9
5
57
56
Schmierfett
14
12
67
Schmierfett
20
44
10
44
58
54
39
Schmierfett
65
