Rahmen Montage

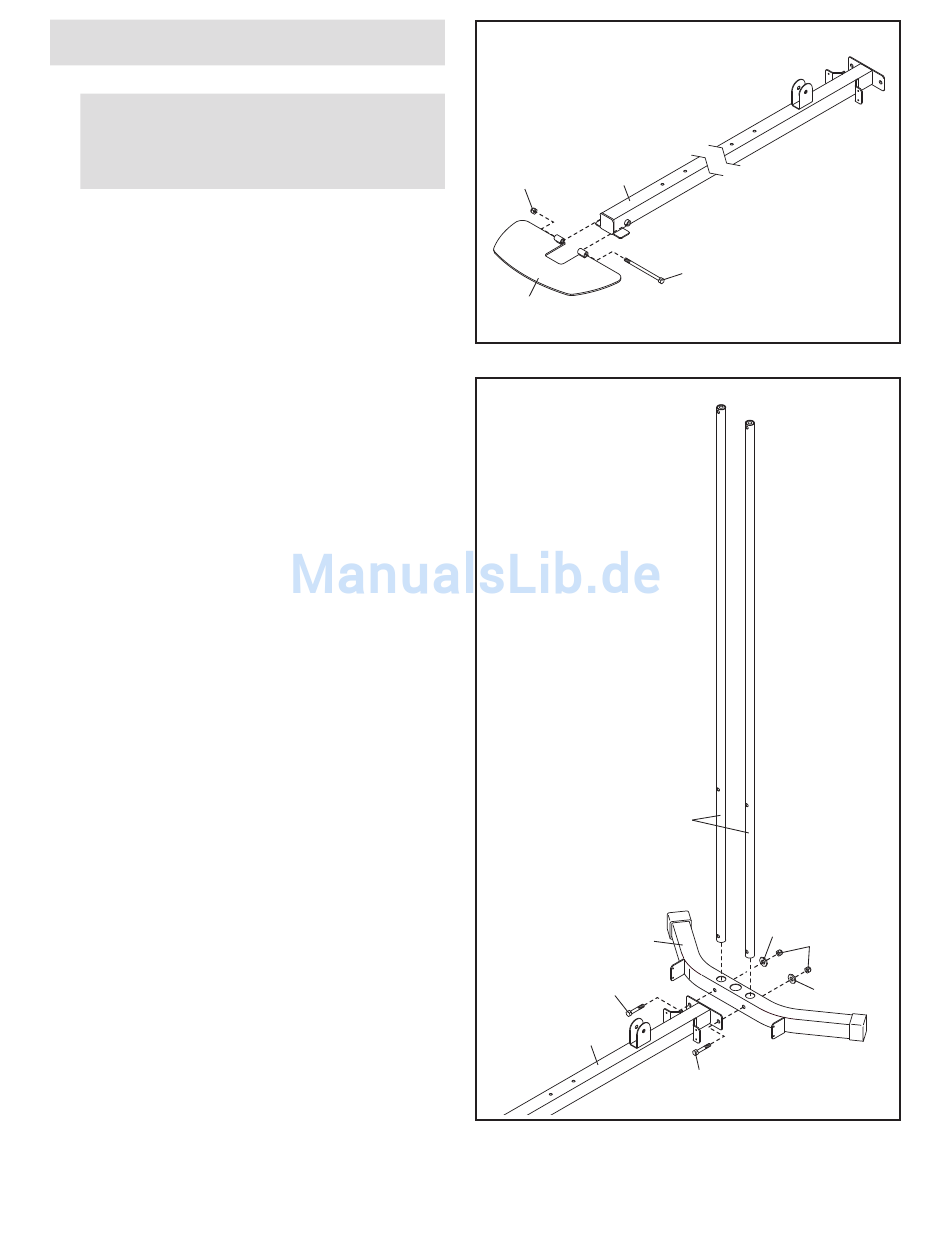

1.
Um die Montage zu erleichtern, lesen Sie
die Information auf Seite 6 bevor Sie
beginnen.
Befestigen Sie das Fußblech (38) an die Basis
(1) mit einem M10 x 130mm Bolzen (72) und
einer M10 Kontermutter (56). Ziehen Sie die
Kontermutter nicht zu fest an; das Fußblech
muss sich leicht drehen können.
2. Befestigen Sie die Gewichtsführungen (21) und
die Basis (1) an den Stabilisator (2) mit zwei
M10 x 67mm Bolzen (71), zwei M10
Unterlegscheiben (57), und zwei M10
Kontermuttern (56). Ziehen Sie die
Kontermuttern noch nicht fest.
1
1
56
38
2
2
71
1
7
72
21
57
56
57
71
